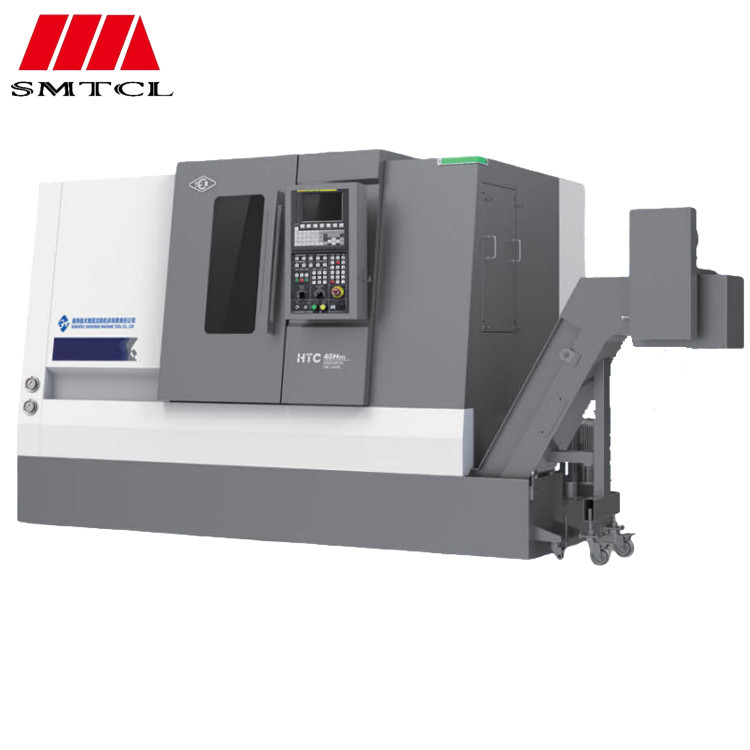

SMTCL Schwerschneidende CNC-Drehmaschine HTC40Sm Hochdrehmoment Hochsteifigkeit CNC-Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
Der Wert der Verbrennungsmenge ist zu messen.
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Stück pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | Der Wert der Verbrennungsmenge ist zu messen. |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontales Drehzentrum |
| Max. Cutting Durchmesser.: | 350 mm | Max.Cutting-Länge: | 450 mm |
| Max. Schwimmen. Über dem Bett.: | 560 mm | X -Achse -Reise: | 220 mm |
| Z -Achsenreise: | 510 mm | Spindelgeschwindigkeit: | 4000 R/min |
| Hervorheben |
CNC-Drehwerk für schwere Schneidmaschinen,Hochdrehmoment-CNC-Drehzentrum,CNC-Drehmaschine mit hoher Steifigkeit |
||
Beschreibung des Produkts
Produktbeschreibung:

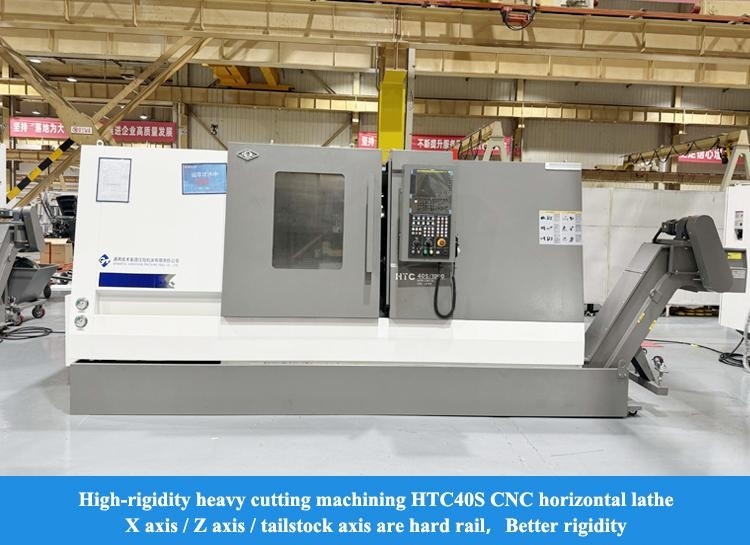

HTC40Sm/500 Horizontale CNC-Drehmaschine mit 12 Stationen und angetriebenem Revolver
Die horizontalen Drehzentren der HTC-m-Serie werden mit fortschrittlicher Fertigungstechnologie montiert, verifiziert und verbessert. Sie bieten eine gute Zerspanungsleistung und können die Bearbeitungsanforderungen verschiedener Rotationsbauteile erfüllen. Die Werkzeugmaschine ist mit einer C-Achse, einem angetriebenen Werkzeughalter usw. ausgestattet, wodurch verschiedene Bearbeitungsverfahren wie Drehen, Fräsen und Bohren realisiert werden können.
Sm-Serie sind Produkte für die Schwerzerspanung, die ein hohes Drehmoment und die Anforderungen von Automobilen, Wasserpumpenmotoren usw. erfüllen. Hohe Steifigkeit, die den Anforderungen der Automobilindustrie gerecht wird,
Produktmerkmale:
1, Hohe Effizienz
◆ Hocheffizienter Servo-Werkzeughalter
◆ Geteilter Servo-Reitstock
◆ Hohe Eilganggeschwindigkeit auf zwei Achsen
◆ Optionale Y-Achsen-Konfiguration zur Erzielung von Multi-
sequenzielle integrierte Bearbeitung
2, Hohe Präzision
◆ Hochpräzise vorgespannte Spindel
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards
3, Hohe Steifigkeit

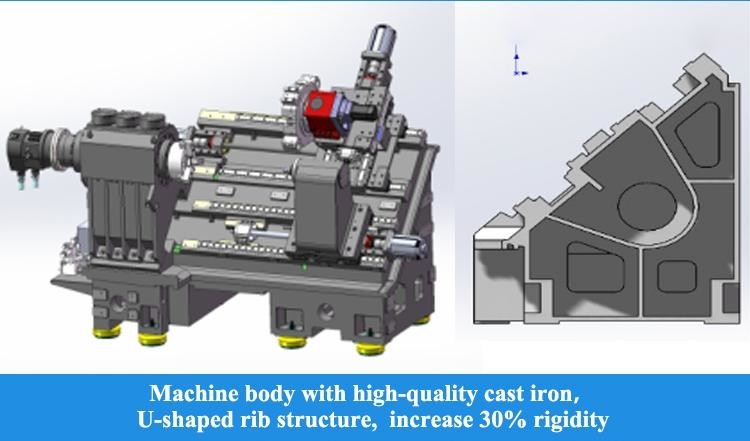

◆ Maschinenbett und andere wichtige Gussteile aus hochwertigem Gusseisen
◆ Spindeleinheit mit großem Abstand
◆ Bogenförmiger, biegesteifer Sattel
◆ Reitstock mit kleiner Spindelstruktur
◆ Spindeleinheit mit großem Abstand
◆ Bogenförmiger, biegesteifer Sattel
◆ Reitstock mit kleiner Spindelstruktur
Produktdetails:
Eilganggeschwindigkeit: 30 m/min
Der Servomotor ist über eine Kupplung direkt mit der Kugelumlaufspindel verbunden, wodurch Zwischenglieder reduziert und eine spielfreie Übertragung erreicht wird. Die X- und Z-Achsen-Führungen verwenden importierte Linear-Wälzführungen, um hohe Steifigkeit, gute dynamische Leistung und Genauigkeit zu gewährleisten, die Betriebsgeschwindigkeit zu erhöhen und die Produktionseffizienz zu verbessern.

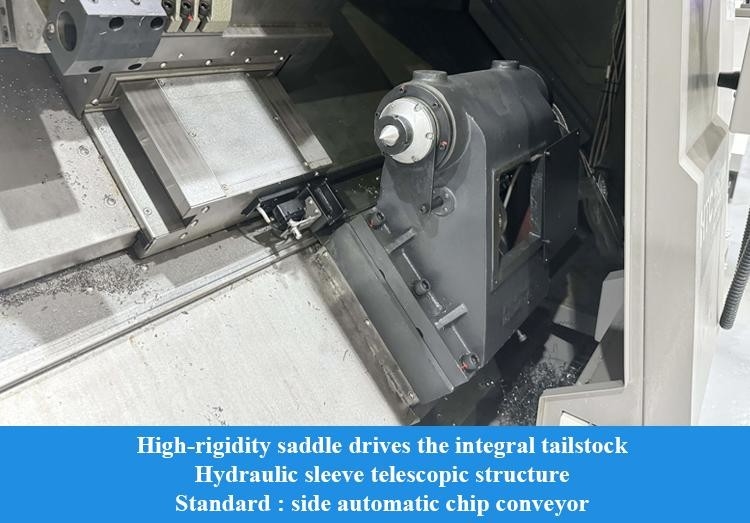

Geteilter Servo-Reitstock
Der Reitstock kann optional servogesteuert bewegt werden, wodurch die Reitstock-Bewegungsgeschwindigkeit und die Arbeitsklemmkraft präzise gesteuert und flexibel an die Bearbeitungsanforderungen angepasst werden können, so dass sich der Reitstock schnell dem Werkstück nähern und ohne Stoß anziehen kann, und kann Echtzeit-Feedback über die Anziehposition geben. Verbesserung der Produktion
Austauscheffizienz. Er verwendet einen oberen und unteren geteilten Reitstock, der einfach einzustellen ist und die Wartungseffizienz verbessert.
Doppelt fixierte, vorgespannte Struktur
Die X-Achse entwickelt eine doppelt fixierte Stützstruktur und verwendet eine vorgespannte Spindel, um Verformungen durch Vorspannung und Temperaturanstieg effektiv auszugleichen. Sie arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg der Spindel zu reduzieren und so hohe Präzision und hohe Stabilität der Werkzeugmaschinenvorschübe zu erreichen.
Y-Achsen-Konfiguration
Optionale Y-Achsen-Konfiguration, kombiniert mit einem BMT-angetriebenen Revolver, einer hochpräzisen C-Achsen-Struktur und einer Vielzahl von angetriebenen Werkzeughaltern, kann eine komplexe Oberflächenbearbeitung mit einmaliger Installation realisieren.

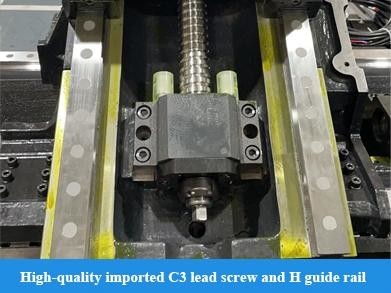

Hochpräzise Kugelumlaufspindel
Sie verwendet hochwertige importierte Spindeln der Güteklasse C3 und Führungen der Güteklasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Biegesteifer Sattel
Die Führungsstegweite ist sinnvoll vergrößert, die Bewegungsstrukturanordnung optimiert und der Hauptkörper des Bettsattels bogenförmig gestaltet, um die Gesamtsteifigkeit wichtiger Komponenten zu gewährleisten.

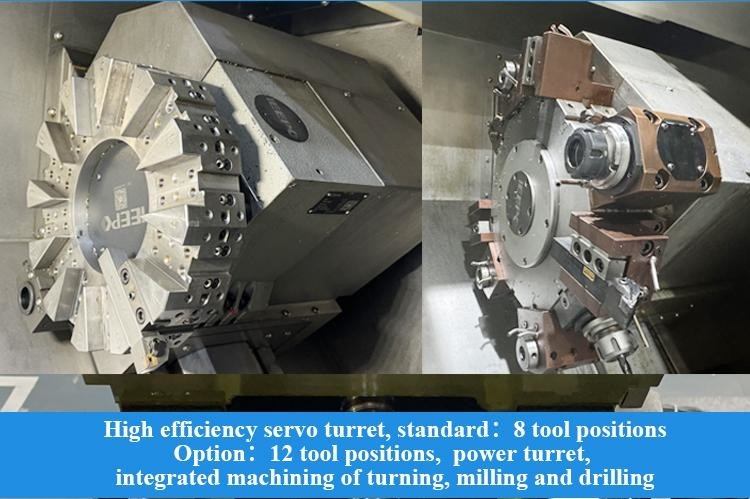

Effizienter Servo-angetriebener Revolver
Standard-BMT-Schnittstelle, hochsteife Verbindung; das Werkzeug wird über die DIN1809-Schnittstelle angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt aufgebaut; er ist mit einer hochpräzisen C-Achse und einer Bremseinrichtung ausgestattet, um eine hocheffiziente integrierte Bearbeitung von Drehen, Fräsen und Bohren zu erreichen.
Interner Kühlmittelhalter
Optionaler interner Kühlmittelhalter und Wasserauslass aus der Werkzeugmitte realisieren eine effiziente Spanabfuhr während der Innenlochbearbeitung und gewährleisten die Bearbeitungsqualität
Fräsfähigkeit des angetriebenen Werkzeugs
Werkstückmaterial: HT200
Werkzeugmodell: Ф20-Eckschulter-
fräser
Kühlstatus: Wasserkühlung
Werkzeugmodell: Ф20-Eckschulter-
fräser
Kühlstatus: Wasserkühlung
Bohrfähigkeit des angetriebenen Werkzeugs
Werkstückmaterial: HT200
Werkzeugmodell: Ф16-Spiralbohrer
Kühlstatus: Wasserkühlung
Werkstückmaterial: HT200
Werkzeugmodell: Ф16-Spiralbohrer
Kühlstatus: Wasserkühlung
Produktparameter:
|
Projekt
|
Einheit
|
HTC 40Sm/500
|
|
Max. Schneiddurchmesser
|
mm
|
Φ350
|
|
Max. Schnittlänge
|
mm
|
450
|
|
Max. Schwimmdurchmesser über Bett
|
mm
|
Φ560
|
|
Max. Schwimmdurchmesser auf Schlitten
|
mm
|
Φ400
|
|

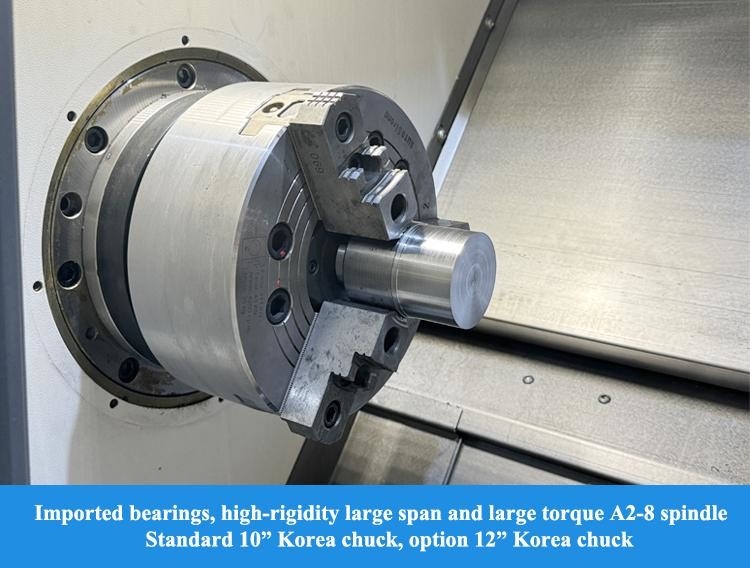

Spindel
|
|
|
|
Spindelnasenmodell
|
|
A2-8
|
|
Innendurchmesser des vorderen Lagers
|
mm
|
120
|
|
Spindelkonus und Lochgröße
|
|
1:20;Φ70
|
|
Durchmesser der Spindelbohrung
|
|
Φ80
|
|
Max. Stangendurchmesser
|
mm
|
Φ65
|
|
Standard-Futterdurchmesser
|
Zoll
|
10
|
|
Spindeldrehzahlbereich
|
U/min
|
4000
|
|
Nenndrehmoment der Spindel
|
N·m
|
170(800 U/min)
|
|
Max. Drehmoment der Spindel
|
N·m
|
280(600 U/min)
|
|
Ausgangsleistung des Hauptmotors kontinuierlich/15 Min.
|
kW
|
15/18.5
|
|
X/Z-Achse
|
|
|
|
Eilgang X/Z-Achse
|
m/min
|
20
|
|
X-Achsen-Verfahrweg
|
mm
|
220
|
|
Z-Achsen-Verfahrweg
|
mm
|
510
|
|
Reitstock
|
|
|
|
Reitstock-Verfahrweg
|
mm
|
350
|
|
Reitstock-Antriebsmethode
|
|
Sattelzug
|
| Reitstock-Hülsenhub | mm | 100 |
| Reitstock-Hülsendurchmesser | mm | Φ100 |
| Reitstock-Konusbohrung-Konus | Morse | MT-4 |
|
Revolver
|
|
|
|
Revolvertyp
|
|
Horizontaler 12-Stationen-Power-Revolver
|
|
Mittenhöhe
|
mm
|
100
|
|
Revolver-Indexier-Wiederholgenauigkeit
|
Sek.
|
±1.6
|
|
Werkzeuggröße
|
mm
|
25
|
|
Ob Werkzeug in der Nähe wählbar
|
|
ja
|
|
Schnittstelle des angetriebenen Werkzeughalters
|
|
BMT55
|
|
Max. Bohrkapazität
|
mm
|
16×0.2
|
|
Max. Fräskapazität
|
mm
|
14×10×40
|
|
Max. Gewindeschneidkapazität
|
mm
|
M12×1.5
|
|
Sonstiges
|
|
|
|
Abstand zwischen Spindelmitte und Boden
|
mm
|
1050
|
|
Nettogewicht der Werkzeugmaschine
|
kg
|
4300
|
|
Gesamtabmessungen (LxBxH)
|
mm
|
2870×1920×2000
|
|
Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen beziehen Sie sich bitte auf das tatsächliche Produkt.
|
||
