SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum

Markenbezeichnung: SMTCL
Modellnummer: HTC 40Hm/1000
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Stück pro Monat
Stichworte

Horizontale Drehkopf-Drehbank-Maschine

Drehungs-Mühlmitte-Maschine CNC-HDTN600

3 Achse CNC-Drehungs-Mühlmitte-Maschine

Einzelheiten zum Produkt

Markenname: SMTCL Modellnummer: HTC 40Hm/1000
CNC oder nicht: CNC Schlüsselwort: Horizontales Drehzentrum
Max. Cutting Durchmesser.: 350 mm Max.Cutting-Länge: 950 mm
Max. Schwimmen. Über dem Bett.: 560 mm X -Achse -Reise: 220 mm
Z -Achsenreise: 1000 mm Spindelgeschwindigkeit: 4500 R/min
Hervorheben

Horizontale CNC-Drehzentrale

,

HTC40Hm CNC Drehzentrum

,

BMT55 CNC-Drehwerk

Beschreibung des Produkts

SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 0

Beschreibung des Produkts:

HTC40Hm/1000 Horizontale 12-Stationen-Stromturm CNC Drehmaschine
Die Horizontaldrehzentren der Serie HTC-m werden mit fortschrittlicher Fertigungstechnologie zusammengebaut, geprüft und verbessert.Sie haben eine gute Schneidleistung und können den Verarbeitungsbedarf verschiedener Drehteile erfüllen.Die Werkzeugmaschine ist mit einer C-Achse, einem angetriebenen Werkzeughalter usw. ausgestattet, mit dem verschiedene Bearbeitungsverfahren wie Drehen, Fräsen und Bohren durchgeführt werden können.
Hm-Serieist ein hocheffizientes Produkt, das eine hocheffiziente Verarbeitung mehrerer Funktionen ermöglicht. Es weist eine hohe Verarbeitungsgenauigkeit und eine hervorragende Stabilität auf, die den Verarbeitungsanforderungen von Automobilen entspricht,Wasserpumpenmotoren und andere Industriezweige.

Eigenschaften des Produkts:

1"Hoch Effizienz"

◆ Hochleistungs-Servo-Werkzeughalter
◆ Split-Servo-Schwanzstock
◆ Hochgeschwindigkeitsbewegung mit zwei Achsen
◆ Optionale Y-Achsen-Konfiguration für mehrere
Sequenzintegrierte Verarbeitung

2"Hoch Präzision"
◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards
3,Hohe Steifigkeit
◆ Maschinenbetten und andere Schlüsselgussstücke aus hochwertigem Gusseisen

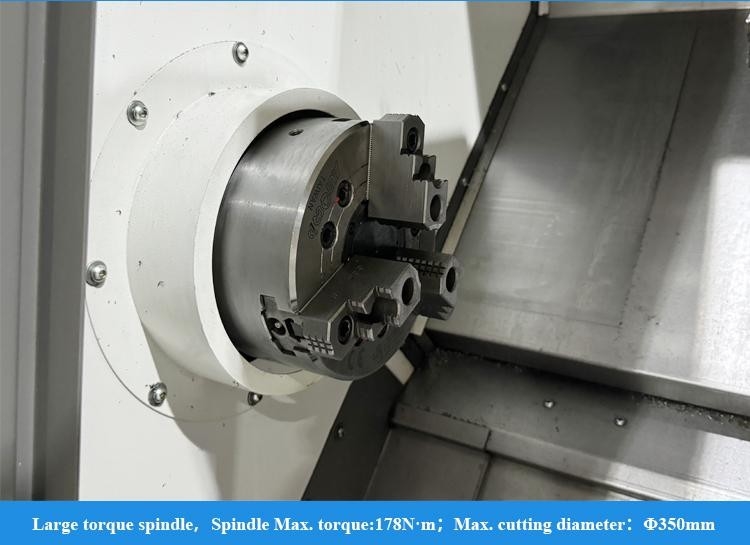

◆ Große Spindel-Einheit
◆ Bogenförmiges Sattel gegen Biegen
◆ Kleine Spindelstruktur

Einzelheiten des Produkts:

SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.



SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 2

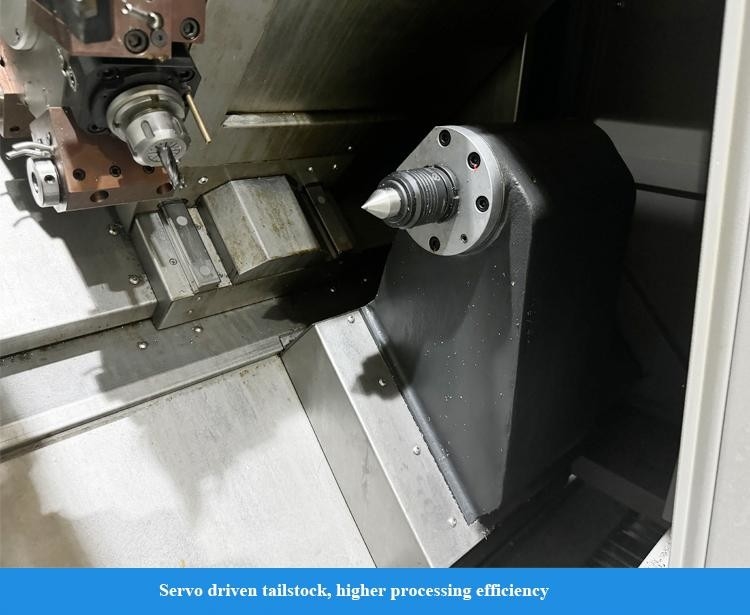

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessern
Es wird ein oberes und unteres Split-Tailstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 3
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 4
Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 5
Hochpräzise Kugelschraube
Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 6
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 7

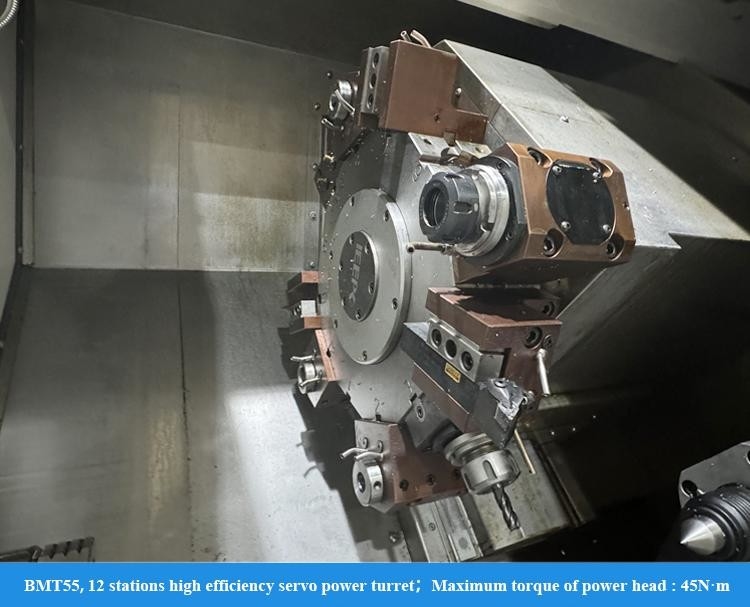

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 8
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung bei der Bearbeitung von inneren Löchern und gewährleisten die Verarbeitungsqualität
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 9
Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung


SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 10

Produktparameter:
Projekt
Einheit
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max, ich schneide.
mm
Φ350
Φ350
Max.Schnittlänge
mm
450
950
Max. Schwimmen. Über dem Bett.
mm
Φ560
Φ560
Max. Schwimmbad. Auf der Rutsche
mm
Φ350
Φ350
Spindel



Modell mit Spindelnase

A2 bis 6
A2 bis 6
Vorderlager Innendia.
mm
100
100
Spindel-Stäbe und Lochgröße

1:20"Φ70
1:20"Φ70
Diagramm des Spindelloches

Φ65
Φ65
Max. Bar-Tag.
mm
Φ50
Φ50
Ein Standard-Schlagschalter.
Zoll
8
8
Drehzahlbereich der Spindel
r/min
4500
4500
Nenndrehmoment der Spule
N·m
130 ((800r/min)
130 ((800r/min)
Spindel Max. Drehmoment
N·m
230 ((600r/min)
230 ((600r/min)
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
Leistung
Die Bibel, 15. 11.
Die Bibel, 15. 11.
X/Z-Achse



Schnelle Bewegung der X/Z-Achse
m/min
30
30
X-Achsenbewegung
mm
220
220
Z-Achsenfahrt
mm
510
1000
Hinterhalt



Reisen der Schwanzbestände
mm
500
500
Rückenstockantriebsmethode

Hydraulischer Antrieb
Hydraulischer Antrieb
Schwanzstock-Kopf-Loch-Kopf
Morsezeichen
MT-5
MT-5
Turm



Turm-Typ

Horizontale 12-Stations-Türmmaschine
Horizontale 12-Stations-Türmmaschine
Mittelhöhe
mm
100
100
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
- Ich weiß.
± 16
± 16
Werkzeuggröße
mm
25
25
Wenn ich ein Werkzeug in der Nähe wählen könnte

- Ja, das ist es.
- Ja, das ist es.
Schnittstelle für den Kraftwerkzeughalter

BMT55
BMT55
Max. Bohrleistung
mm
16 mal 0.2
16 mal 0.2
Max. Fräsleistung
mm
14 × 10 × 40
14 × 10 × 40
Max. Abtaktkapazität
mm
M12x1.5
M12x1.5
Andere



Abstand zwischen Spindelmitte und Boden
mm
1050
1050
Nettogewicht der Werkzeugmaschine
Weigerung
4200
4750
Gesamtmaße ((LxWxH)
mm
2750 × 1920 × 2000
3620 × 1920 × 2000
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
Standardkonfiguration:

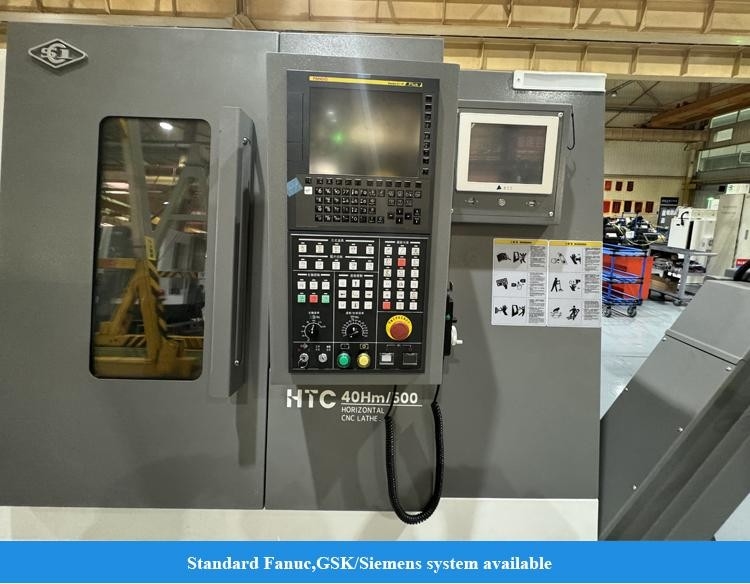

1,FANUC-0i-TF Plus (5) System (Serie Hm/Sm)
2,GSK988TA-System (Qm-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,Horizontale 12-Stationen-Werkzeugfahrzeug

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 11
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum 12

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
