SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine

Markenbezeichnung: SMTCL
Modellnummer: HTC 40Hm/500
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Stück pro Monat
Stichworte

Horizontale Drehkopf-Drehbank-Maschine

Drehungs-Mühlmitte-Maschine CNC-HDTN600

3 Achse CNC-Drehungs-Mühlmitte-Maschine

Einzelheiten zum Produkt

Markenname: SMTCL Modellnummer: HTC 40Hm/500
CNC oder nicht: CNC Schlüsselwort: Horizontales Drehzentrum
Max.Cutting-Länge: 450 mm Max. Schwimmen. Über dem Bett.: 560 mm
X -Achse -Reise: 220 mm Z -Achsenreise: 510 mm
Spindelgeschwindigkeit: 4500 R/min
Hervorheben

450 mm Schneidlänge CNC-Drehzentrum

,

HTC40Hm CNC Drehzentrum

,

Antriebswerkzeug CNC-Drehzentrum

Beschreibung des Produkts

SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 0

Produktbeschreibung:

HTC40Hm/500 Horizontale 12-Stationen-Revolver-CNC-Drehmaschine
Die horizontalen Drehzentren der HTC-m-Serie werden mit fortschrittlicher Fertigungstechnologie montiert, verifiziert und verbessert. Sie haben eine gute Zerspanungsleistung und können die Bearbeitungsanforderungen verschiedener Drehteile erfüllen. Die Werkzeugmaschine ist mit einer C-Achse, angetriebenen Werkzeughaltern usw. ausgestattet, wodurch verschiedene Bearbeitungsverfahren wie Drehen, Fräsen und Bohren realisiert werden können.
Hm-Serieist ein hocheffizientes Produkt, das eine hocheffiziente Verarbeitung mit mehreren Funktionen erreichen kann. Es hat eine hohe Bearbeitungspräzision und ausgezeichnete Stabilität und erfüllt die Bearbeitungsanforderungen der Automobil-, Wasserpumpenmotoren und anderer Industrien.

Produktmerkmale:

1, Hohe Effizienz

◆ Hocheffizienter Servo-Werkzeughalter
◆ Geteilter Servo-Reitstock
◆ Hohe Eilganggeschwindigkeit auf zwei Achsen
◆ Optionale Y-Achsen-Konfiguration zur Erzielung von Multi-
Sequenz-integrierte Verarbeitung

2, Hohe Präzision
◆ Hochpräzise vorgespannte Spindel
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards
3, Hohe Steifigkeit
◆ Maschinenbett und andere wichtige Gussteile aus hochwertigem Gusseisen
◆ Spindeleinheit mit großem Abstand
◆ Bogenförmiger, biegesteifer Sattel
◆ Reitstock mit kleiner Spindelstruktur

Produktdetails:

SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 1
Eilganggeschwindigkeit: 30 m/min
Der Servomotor ist über eine Kupplung direkt mit der Kugelumlaufspindel verbunden, wodurch Zwischenglieder reduziert und eine spielfreie Übertragung erreicht wird. Die X- und Z-Achsen-Führungen verwenden importierte Linear-Wälzführungen, um hohe Steifigkeit, gute dynamische Leistung und Genauigkeit zu gewährleisten, die Betriebsgeschwindigkeit zu erhöhen und die Produktionseffizienz zu verbessern.



SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 2

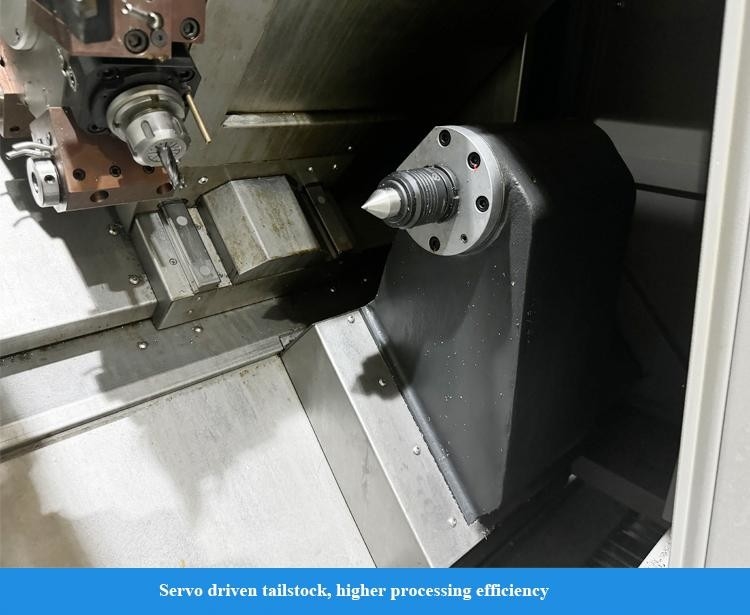

Geteilter Servo-Reitstock
Der Reitstock kann optional servogesteuert bewegt werden, wodurch die Reitstock-Bewegungsgeschwindigkeit und die Arbeitsklemmkraft präzise gesteuert und flexibel an die Bearbeitungsanforderungen angepasst werden können, so dass sich der Reitstock schnell dem Werkstück nähern und ohne Stoß anziehen kann und Echtzeit-Feedback über die Anziehposition geben kann. Verbesserung der Produktion
Austauscheffizienz. Er verwendet einen oberen und unteren geteilten Reitstock, der einfach einzustellen ist und die Wartungseffizienz verbessert.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 3
Doppelt fixierte vorgespannte Struktur
Die X-Achse entwickelt eine doppelt fixierte Stützstruktur und verwendet eine vorgespannte Spindel, um die Vorspannverformung und die Temperaturerhöhungsverformung effektiv auszugleichen. Sie arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg der Spindel zu reduzieren und so hohe Präzision und hohe Präzision der Werkzeugmaschinenvorschubstabilität zu erreichen.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 4
Y-Achsen-Konfiguration
Optionale Y-Achsen-Konfiguration, kombiniert mit BMT-angetriebenem Revolver, hochpräziser C-Achsen-Struktur und einer Vielzahl von angetriebenen Werkzeughaltern, kann eine komplexe Oberflächenbearbeitung mit einmaliger Installation realisieren.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 5
Hochpräzise Kugelumlaufspindel
Sie verwendet hochwertige importierte Spindeln der Klasse C3 und Führungen der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 6
Biegesteifer Sattel
Die Führungsbahnbreite ist sinnvoll vergrößert, die Bewegungsstruktureinheit optimiert und der Hauptkörper des Bettsattels in Bogenform ausgeführt, um die Gesamtsteifigkeit wichtiger Komponenten zu gewährleisten.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 7

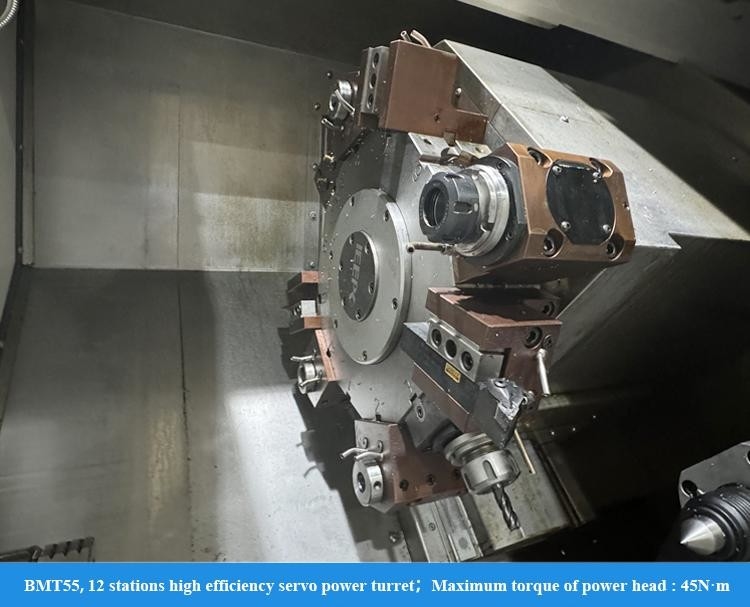

Effizienter Servo-angetriebener Revolver
Standard-BMT-Schnittstelle, hochfeste Verbindung; das Werkzeug wird über die DIN1809-Schnittstelle angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt aufgebaut; er ist mit einer hochpräzisen C-Achse und einer Bremseinrichtung ausgestattet, um eine hocheffiziente integrierte Bearbeitung von Drehen, Fräsen und Bohren zu erreichen.
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 8
Interner Kühlmittelhalter
Optionaler interner Kühlmittelhalter und Wasserauslass aus der Werkzeugmitte realisieren eine effiziente Spanabfuhr während der Innenlochbearbeitung und gewährleisten die Bearbeitungsqualität
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 9
Angetriebene Werkzeugfräsfunktion
Werkstückmaterial: HT200
Werkzeugmodell: Ф20 Quadratische Schulter
Fräser
Kühlstatus: Wasserkühlung
Angetriebene Werkzeugbohrkapazität
Werkstückmaterial: HT200
Werkzeugmodell: Ф16 Spiralbohrer
Kühlstatus: Wasserkühlung


SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 10

Produktparameter:
Projekt
Einheit
HTC 40H(Q)m/500
HTC 40H(Q)m/1000
Max. Schneiddurchmesser
mm
Φ350
Φ350
Max. Schnittlänge
mm
450
950
Max. Schwimmdurchmesser über Bett
mm
Φ560
Φ560
Max. Schwimmdurchmesser auf Schlitten
mm
Φ350
Φ350

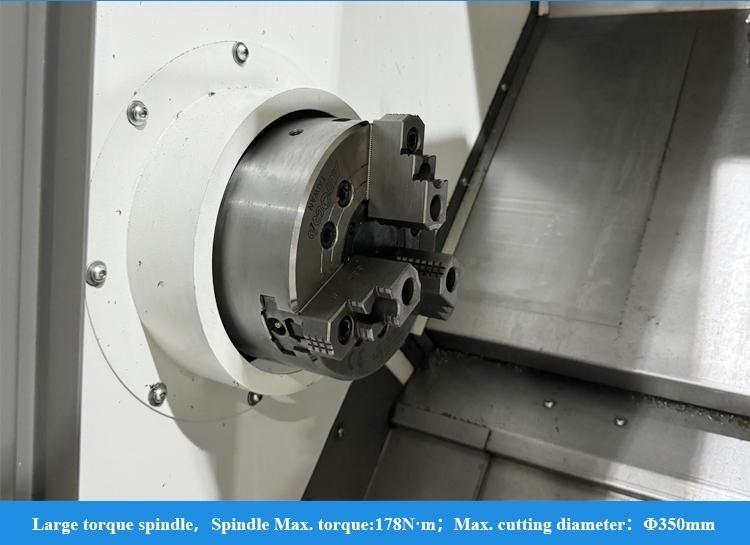

Spindel



Spindelnasenmodell

A2-6
A2-6
Vorderes Lager Innendurchmesser
mm
100
100
Spindelkonus und Lochgröße

1:20;Φ70
1:20;Φ70
Durchmesser des Spindellochs

Φ65
Φ65
Max. Stangendurchmesser
mm
Φ50
Φ50
Standard-Futterdurchmesser
Zoll
8
8
Spindeldrehzahlbereich
U/min
4500
4500
Nenndrehmoment der Spindel
N·m
130(800 U/min)
130(800 U/min)
Max. Drehmoment der Spindel
N·m
230(600 U/min)
230(600 U/min)
Ausgangsleistung des Hauptmotors kontinuierlich/15 Min.
kW
11/15
11/15
X/Z-Achse



Eilgang der X/Z-Achse
m/min
30
30
X-Achsen-Verfahrweg
mm
220
220
Z-Achsen-Verfahrweg
mm
510
1000
Reitstock



Reitstock-Verfahrweg
mm
500
500
Reitstock-Antriebsmethode

Hydraulikantrieb
Hydraulikantrieb
Reitstock-Konuslochkonus
Morse
MT-5
MT-5
Revolver



Revolvertyp

Horizontaler 12-Stationen-Revolver
Horizontaler 12-Stationen-Revolver
Mittenhöhe
mm
100
100
Revolver-Indexier-Wiederholgenauigkeit
Sek.
±1,6
±1,6
Werkzeuggröße
mm
25
25
Ob Werkzeug in der Nähe ausgewählt werden kann

ja
ja
Schnittstelle für angetriebene Werkzeughalter

BMT55
BMT55
Max. Bohrkapazität
mm
16×0,2
16×0,2
Max. Fräskapazität
mm
14×10×40
14×10×40
Max. Gewindeschneidkapazität
mm
M12×1,5
M12×1,5
Sonstiges



Abstand zwischen Spindelmitte und Boden
mm
1050
1050
Nettogewicht der Werkzeugmaschine
kg
4200
4750
Gesamtabmessungen (LxBxH)
mm
2750×1920×2000
3620×1920×2000
Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen beziehen Sie sich bitte auf das tatsächliche Produkt.

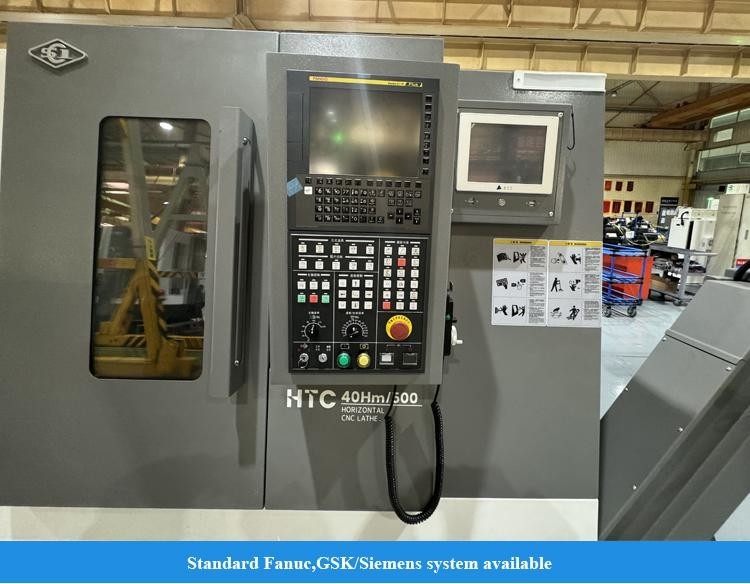

Standardkonfiguration:
1, FANUC-0i-TF Plus (5) System (Hm/Sm-Serie)
2, GSK988TA System (Qm-Serie)
3, Hülsen-Spindel
4, Hohlfutter-Ölzylinder
5, Horizontaler 12-Stationen-Werkzeugwagen

UNSER SERVICE:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen:
◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30+ Jahre F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Auswirkungen auf die Produktion
Über uns:
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 11
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen. Hier wurden die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine geboren. Sie waren einer der führenden Hersteller der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energien, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns zum Ziel gesetzt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
SMTCL CNC Drehzentrum HTC40Hm Max.Schneidlänge 450mm angetriebenes Werkzeug CNC Drehmaschine 12

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
Q3. Können Sie eine kundenspezifische Maschine oder eine SPM (Sondermaschine) anbieten?
Ja, wir bieten unseren Kunden Smart-CNC-Lösungen an, um die Effizienz zu steigern.
Q4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.
Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrikingenieure schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag angegeben und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.
Q8: Was sind die Zahlungsbedingungen?
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht.
