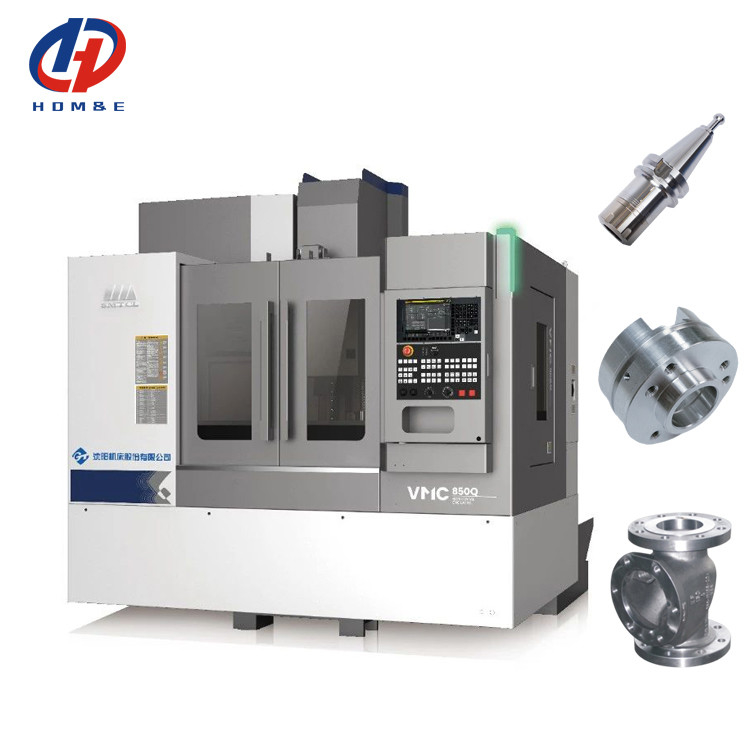

VMC 850 1000 1100Q 3-Achsen-CNC-Fräsmaschine FANUC-System CNC-Vertikalbearbeitungszentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Vertikale Mitte der maschinellen Bearbeitung |
| Tabellengröße (L × W): | 1000×500mm | Spindelgeschwindigkeit: | 10000 R/min |
| Verfahrweg der X-Achse: | 850mm | Verfahrweg der Y-Achse: | 500mm |
| Verfahrweg der Z-Achse: | 540 mm | Spindelnase zur Tischfläche: | 120 bis 660 mm |
| Hervorheben |
BT1Behandlung von Kraftstoffen,mit einer Leistung von mehr als 1000 W,VMC850Q Vertikalbearbeitungszentrum |
||
Beschreibung des Produkts
VMC 850 1000 1100Q 3-Achsen-CNC-Fräsmaschine FANUC System CNC-Vertikalbearbeitungszentrum
Dieses Vertikalbearbeitungszentrum der neuen Generation VMC850Q verfügt über eine vertikale Rahmenkonstruktion, eine Kreuzschlittenstruktur, eine hochsteife Fischgrätenkolonne, einen umgekehrten Trapezspindelstock, einen niedrigen Schwerpunkt, ein hochsteifes Bett und dreiachsige Rollenführungen, um eine gute Laufgenauigkeit, hohe Festigkeit und ausgezeichnete Präzisionsstabilität der Maschine zu gewährleisten; Die Maschinenstruktur ist einfach und kompakt, die Grundfläche ist klein und fördert die Montage von automatischen Linien; Kann Oberflächen fräsen, bohren, ausdrehen, reiben, 2D- und 3D-Oberflächen bearbeiten, Gewinde schneiden und andere Prozesse der hochpräzisen Bearbeitung integrieren. Einfache Bedienung, hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
- Hochsteife und hochstabile Konstruktion
- Hochfeste Integral-Gussbett
- Dreiachsige Rollenführung der Klasse P
- Fischgrätenkolonne mit großer Spannweite
- Gute Genauigkeit und Genauigkeitssicherung

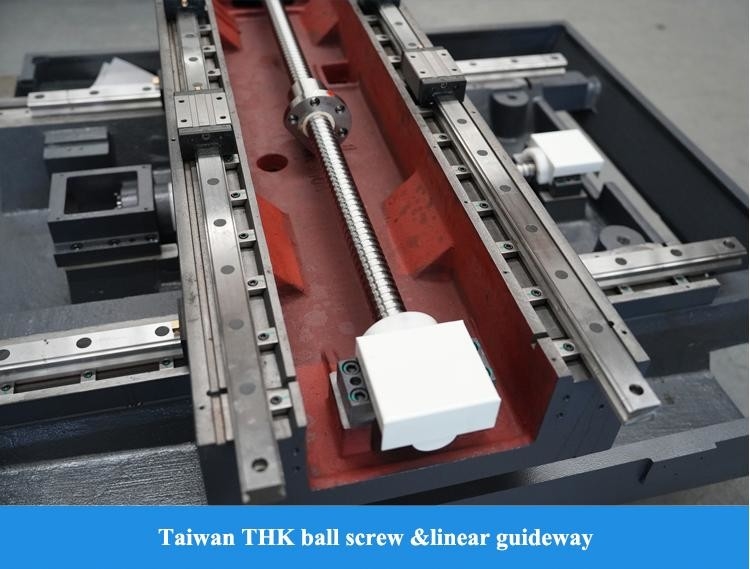

- C3 vorgespannte Kugelumlaufspindel
- Thermische Symmetrietechnologie
- Fehlerkompensationstechnologie
- Sicherheit, Umweltschutz, effiziente Produktivität
- Dreiachsige Schnellverschiebung 48m/min
- Direktspindel 12000 U/min
- Doppelspiralförderer im Bett
Merkmal 1: Stabil und zuverlässig - Umfassende Tests, konsistente Leistung durch Vergleichstests
- 7 Sätze von Batch-Leistungstestgeräten, 7 Sätze von Schneidtestgeräten
- 22 Leistungstestpunkte und 25 Schneidtestpunkte pro Gerät
Bewertung durch Dritte: Führende Leistungsstufe
Merkmal 2: Hochwertige Bearbeitungsfähigkeit - Hohe Präzision, Technologie zur Steuerung von Werkzeugverbindungsspuren; hohe Oberflächengüte, Rauheit Ra 0,8 μm
- Teilename: Werkzeugverbindungsspuren-Prüfstück
- Industrie: Neue Energiefahrzeuge, Robotik; Material (AL6061)
- Teilabmessungen: 200×150×20mm
Prozessschwierigkeiten:
- Werkzeugverbindungsspuren auf der Teileoberfläche
- Testet die Spindel und die Bearbeitungsstabilität der Maschine
- Anforderungen an die Oberflächenqualität
Merkmal 3: Ultrapräzisionsbearbeitungsfähigkeit - Hohe Stabilität, φ0,08mm Feinnadelbearbeitung
- Teilename: D0,2mm Gravurbearbeitung
- Industrie: Halbleiter, Medizin usw.; Material: AL7075
- Teilabmessungen: φ40×30mm
Prozessschwierigkeiten:
- Schwache Steifigkeit der Bearbeitungsposition, anfällig für Verformung
- Testet die Vorschubsteuerung und Stabilität der Werkzeugmaschine
- Präzise Steuerung von Werkzeugrundlauf und Werkzeugvoreinstellung
- Technologie zur Entfernung von Oberflächengraten
|
Artikel
|
Einheit
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Kapazität
|
X-Achsen-Verfahrweg
|
mm
|
850
|
1000
|
1100
|
|
Y-Achsen-Verfahrweg
|
mm
|
500
|
500
|
620
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
540
|
540
|
600
|
|
|
Spindelstocknase zur Tischoberfläche
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Spindelstocknase zur Kolonnenoberfläche
|
mm
|
640
|
640
|
743
|
|
|
Arbeitstisch
|
Tischgröße (L×B)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Max. Tischbelastung
|
kg
|
600
|
600
|
1000
|
|
|
T-Nutengröße
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Spindel
|
Spindeldrehzahl
|
U/min
|
10000
|
10000
|
10000
|
|
Spindelkonus/Spindelaufnahme
|
mm
|
7/24 Kegel
|
7/24 Kegel
|
7/24 Kegel
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Spindelmotor
|
kW
|
7,5/11
|
7,5/11
|
11/15
|
|
|
Max. Ausgangsdrehmoment
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Spindelantriebstyp
|
|
Zahnriemen
|
|||
|
Werkzeuge
|
Werkzeughaltermodell
|
|
MAS 403 BT40
|
||
|
Einzugskegelmodell
|
|
MAS 403 P40T-I
|
|||
|
Vorschubgeschwindigkeit
|
X,Y,Z-Eilgang
|
m/min
|
48/48/48
|
||
|
3-Achsen-Motorleistung (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
3-Achsen-Motordrehmoment (X/Y/Z)
|
Nm
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Max. Schnittvorschub
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Typ
|
Stk.
|
ATC mit Roboterarm
|
||
|
Modus
|
|
Schnellste Werkzeugauswahl in beide Richtungen
|
|||
|
Kapazität
|
Stk.
|
24
|
|||
|
Max. Werkzeuglänge
|
mm
|
300
|
|||
|
Max. Werkzeuggewicht
|
kg
|
7
|
|||
|
Max. Werkzeugscheibendurchmesser - Voll
|
mm
|
80
|
|||
|
Max. Werkzeugscheibendurchmesser - Angrenzend
|
mm
|
150
|
|||
|
Werkzeugwechselzeit (Werkzeug-Werkzeug)
|
Sek.
|
2,5
|
|||
|
Höhe zwischen Tisch und Boden
|
mm
|
900
|
900
|
950
|
|
|
Sonstiges
|
Gesamtabmessungen
(L×B×H)
|
mm
|
2400×2975×2840
(Ohne Späneförderer)
|
2700×2975×2840
(Ohne Späneförderer)
|
2940×3450×3050
(Ohne Späneförderer)
|
|
Nettogewicht der Maschine
|
kg
|
5100
|
5400
|
6200
|
|
|
Gesamtleistungsbedarf
|
KVA
|
18
|
18
|
25
|
|
|
Standardkonfiguration:
|
Optionale Konfiguration:
|
||||
Wir garantieren den Erhalt einer hochwertigen Maschine
- Jedes Teil muss geprüft werden
- Über 100 Produktionsprozesskontrollen
- Über 200 Prüfpunkte
- Musterbearbeitung jeder Maschine
- 72 Stunden Probelauf vor Lieferung
- Höchstes Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
- High-Tech-Hersteller mit Forschungs- und Entwicklungskapazitäten
- Stabiles und ausgereiftes Liefersystem
- Junges, aktives Vertriebs- und Ingenieurteam für sofortige Serviceleistungen (24 Stunden online)
- Mechanische Aufrüstung nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Beeinträchtigung der Produktion
Willkommen zu einem Besuch!
Shanghai HD M&E Tech Co., Ltd. hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, Vertikalbearbeitungszentren, Horizontalbearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Ausrüstungen. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Ausdrehmaschine wurden hier geboren. Sie waren einer der führenden Hersteller in der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken die Automobil-, Luftfahrt-, neue Energie-, Baumaschinen-, Schiffs-, Pumpenventil-, Lager-, 3C-Elektronik-, Formen- und andere Industrien ab. Unsere Mission ist es, Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service für unsere Kunden auf der ganzen Welt bereitzustellen!
F1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind ein Produktionsunternehmen.
F2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind spezialisiert auf alle Arten von Maschinen, wie CNC-Drehmaschinen, CNC-Fräsmaschinen, Vertikalbearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
F3. Können Sie kundenspezifische Maschinen oder SPM (Sondermaschinen) liefern?
Ja, wir bieten unseren Kunden intelligente CNC-Lösungen zur Steigerung der Effizienz.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten,
beginnend mit dem Ladeschein der Maschine.
F5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-eins-Service
Nachverkauf: 7 Tage 24 Stunden Online-Service, Fernunterstützung bei der Installation, Anbindung an das Kundensoftwaresystem
F6: Warum Ihr Unternehmen wählen?
Die Produkte werden vom Entwicklung, Design, Herstellung und der Montage des gesamten Produktionsprozesses
zwischen Werken mit einer vollständigen Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
F7: Kann Ihr Unternehmen technisches Personal in unser Unternehmen entsenden und unsere Arbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig mechanische und elektrische Ingenieure entsenden, um die Installation gemäß dem Zeitplan des Käufers durchzuführen. All dies kann angeboten und im Vertrag aufgeführt werden. Der Verkäufer wird mit dem Käufer zusammenarbeiten, um das Visum und die Installationsvorbereitungen vor der Ausreise zu regeln.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. Unwiderrufliches Akkreditiv bei Sicht
