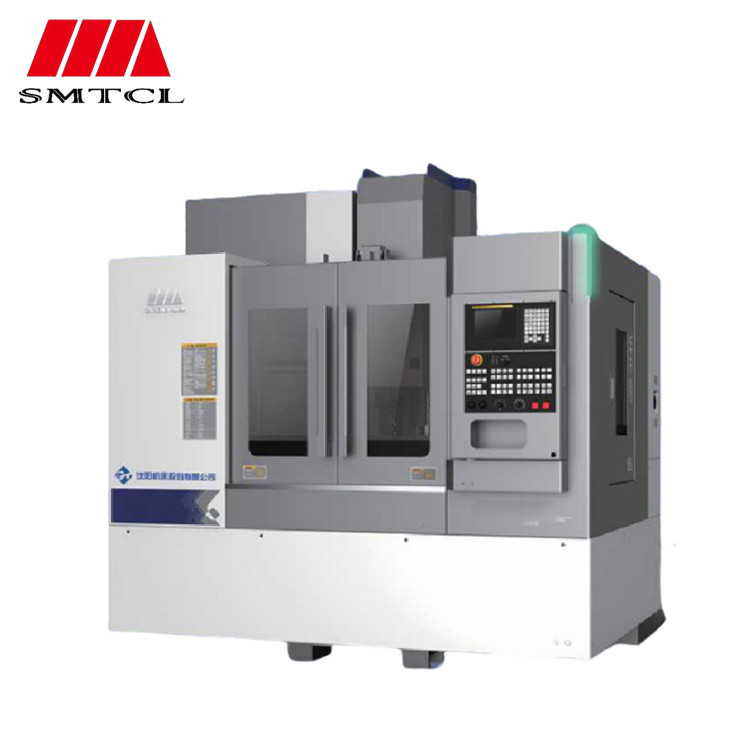

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

Vertikalbearbeitungszentrum für langweilige CNC

Anschlag auf Cnc-Vertikalbearbeitungszentrum

Metallbohrungs-CNC-Vertikalbearbeitungszentrum

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC 1000Q

Kontakt mit uns

Bitte um ein Angebot

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

Einzelheiten zum Produkt

Type::

VERTICAL

CNC Control System::

FANUC, Siemens,GSK

Feed Speed(mm/min)::

1 - 10000 mm/min

Positioning Accracy (mm)u::

0.006

Repeatability (X/Y/Z) (mm)::

0.004

Spindle Motor Power(kW)::

11/15

Tool Magazine Capacity::

24

Table size (L×W):

1150x500mm

Brand Name::

SYMG,SMTCL

X Axis travel:

1000mm

Y Axis travel:

500mm

Z Axis travel:

540mm

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

Verhandlungsfähig

Verpackung Informationen

Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.

Lieferzeit

45 bis 60 Tage

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

50 Stück pro Monat

VERWANDTE PRODUKTE

Ein guter Preis. Wirtschaftliches CNC-Vertikalbearbeitungszentrum M800 3-Achsen-CNC-Fräsmaschine Syntec Controller VMC-Maschine Online

Video

Wirtschaftliches CNC-Vertikalbearbeitungszentrum M800 3-Achsen-CNC-Fräsmaschine Syntec Controller VMC-Maschine

Beste Preis erhalten

Ein guter Preis. 4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine Online

Video

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine

Beste Preis erhalten

Ein guter Preis. SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum Online

Video

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum

Beste Preis erhalten

Ein guter Preis. SMTCL VMC850Q 3-Achsen-Vertikalbearbeitungszentrum CNC-Fräsmaschine 4-Achsen-CNC-Vertikalbearbeitungszentrum Online

Video

SMTCL VMC850Q 3-Achsen-Vertikalbearbeitungszentrum CNC-Fräsmaschine 4-Achsen-CNC-Vertikalbearbeitungszentrum

Beste Preis erhalten

Kontakt mit uns

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 0

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine

Die Werkzeugmaschinen der VMC-Q-Serie sind das allgemeine vertikale Bearbeitungszentrum der neuen Generation durch unabhängige Forschung und Entwicklung für industrielle Bereiche wie allgemeine Maschinen, Automobil usw.Durch professionelle Design- und Analyse-Software für wissenschaftliche und vernünftige Analyse und Optimierung, sowie fortschrittliche Fertigungs- und Prüftechniken zur Überprüfung und Verbesserung, die Ausrüstung verfügt über eine gute Schneidleistung,die die Anforderungen an das Bohren und Fräsen verschiedener Teile erfüllen und den Kunden die beste Verarbeitungserfahrung bieten kann.

Ein Blick auf die Merkmale

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 1

1, Hochsteifigkeit und hohe Stabilität

* Hochfeste integrierte Gießbett

* Dreiachsige Rollenführung der Klasse P

* Lange Spannweite Heringknochenkolonne

2,Gute Genauigkeit und Genauigkeitsspeicherung

* C3 vorgezogene Schraube

* Technik der thermischen Symmetrie

* Fehlerkompensationstechnologie

3Sicherheit, Umweltschutz, effiziente Produktivität

* Dreiachsige Schnellverschiebung 48 m/min

* Direkte Spindel 12000 Umdrehungen pro Minute

* Doppelspiralförmiger Splitterentzug

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 2

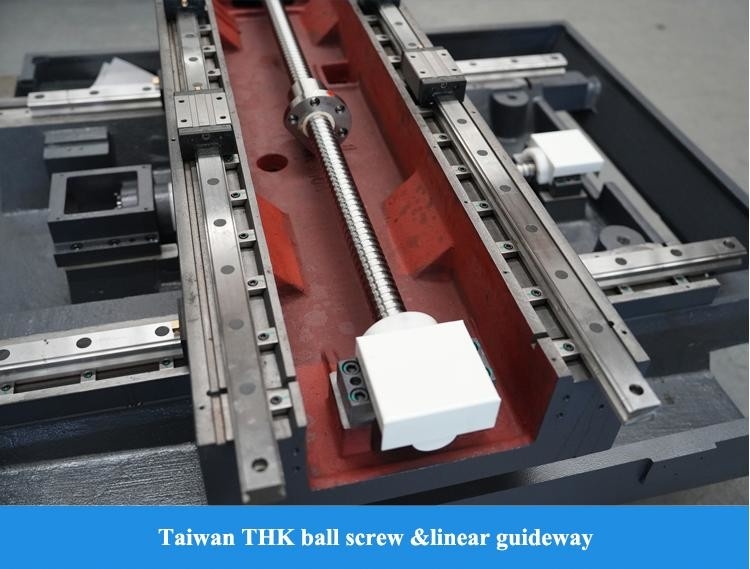

Die dreiachsige Schraube verwendet die Montagemethode der festen beiden Enden und mit 40 großen Durchmesser hochpräzise Kugelschraube,die beste Geschwindigkeitsreaktion und Positionierungsgenauigkeit kann durch Vordehnbehandlung erzielt werden.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 3

B Führungsschiene: Rollen Die lineare Führungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die allgemeine Steifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern.Lineare Führung hat kleine Vibrationen bei hoher Geschwindigkeit und kein Krabbeln bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 4

C Spindel: 10000 RPM 10000 RPM Hochgeschwindigkeitsspindel mit importierten P4-Speziallagern mit hoher Präzision und hoher Steifigkeit;Die Hauptwelle hat vor dem Verlassen der Fabrik die dynamische Balance Korrektur Prüfung bestanden.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 5

D Stützstoff: hohe Steifigkeit Hochsteifigkeit Struktur Spindelbox Design, Verbesserung des Schneidwiderstands der Werkzeugmaschine und wirksame Verringerung der Spindel Vibration,zur Gewährleistung der Bearbeitungsgenauigkeit und Oberflächenbearbeitung der Teile.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 6

E-Säule: Heringknochen-Typ Klassische "menschliche" Struktur, solide und stabil, die Verarbeitungsstabilität und die Tragfähigkeit bei hoher Bewegungsgeschwindigkeit effektiv aufrechterhalten.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 7

F Bett: große Neigung Groß Neigung Winkel Bett, wirksam fördern die Beseitigung von Trümmern.die Steifigkeit und Stabilität des Produkts wirksam verbessern.

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 8

Produktspezifikationen

Haupttechnische Spezifikationen

Haupttechnische Parameter

Artikel 1		Einheit	Spezifikationen
Kapazität	X-Achsenbewegung	mm	1000
	Fahrt auf der Y-Achse	mm	500
	Z-Achsenfahrt	mm	540
	Spindelnase zur Tischfläche	mm	120 bis 660
	Spindelnase zur Spaltenoberfläche	mm	640
Arbeitstisch	Tabellengröße (L × W)	mm	1150 × 500
	Maximale Last auf dem Tisch	Weigerung	600
	Größe des T-Schlitzes	mm	18 × 5
Spindel	Drehzahl der Spindel	Umdrehungen pro Minute	10000
	Spindel-Stäbe/Spindelstange	mm	7/24 Verjüngung
	Spindel-Stäbe/Spindelstange	mm	USE Gewerbewirtschaft
	Spindelmotor	kW	Die Bibel, 15. 11.
	Maximales Ausgangsdrehmoment	N.m.	52.5/95.5
	Typ des Spindelantriebs		Synchrone Zahnriemen
Futterrate	X, Y, Z schnelle Durchfahrt	M/min	48/48/48
Futterrate	Maximale Schnittzufuhrrate	M/min	20
A.T.C.	Werkzeugspeicherkapazität	pc	Armtyp 24
	Maximaler Werkzeugdurchmesser	mm	150(80)
	Maximale Werkzeuglänge	mm	300
	Zeit für den Werkzeugwechsel (T-T)	Sekunde	2.5
Genauigkeit	Positionsgenauigkeit X/Y/Z	mm	0- Ich weiß nicht.006
Genauigkeit	Wiederholbarkeitsposition X/Y/Z	mm	0- Ich weiß nicht.004
Andere	Gesamtmaße ((L×WxH)	mm	2940 × 3450 × 3050
	Netto-Maschinengewicht	Weigerung	5400
	Gesamtleistungsanforderung	KVA	18

Standards

1. FANUC OI-MF TYPE (5) β Steuerungssystem

2. 10000 RPM Spindel, Gurt angeschlossen

3. 24 Werkzeugmagazin für Scheibenmanipulatoren

4Wasserbehälter + Bettspülchips

5Saubere Luftpistole, Arbeitslicht, Warnlicht

Zusätzlich

1. Fanuc Oi-MF TAPE (')System

2. Fanuc Oi-MF TAPE (')System

3. Siemens 828D CNC-System

4. Direktverbindung 12000 RPM mechanische Spindel

5. 16000 RPM, 24000 motorisierte Spindel

6. Drehscheibe der 4. Achse

7- Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa

8. Öl-Wasser-Trennscheib

9. Ketten-Chip-Entferner

10Reinwasserpistole.

11. Werkzeug- und Werkstückprüfung

- 12.automatische Tür

13Sicherheitsschloss

14. Elektrische Schranke und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine umsetzt den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010

Inspektionspunkte		Fabrikstandard
Bearbeitungsgenauigkeit		IT6
Positionsgenauigkeit	X-Achse (mm)	0.008
	Y-Achse (mm)	0.006
	Z-Achse (mm)	0.006
Wiederholung der Positionierungsgenauigkeit	X-Achse (mm)	0.005
	Y-Achse (mm)	0.004
	Z-Achse (mm)	0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile

Artikel 1	Spezifikationen	Marke	Anmerkungen
CNC-System	FANUC Oi-MF PLUS TYPE (5)	FANUC
Hauptmotor	Die in Absatz 1 genannten Anforderungen gelten nicht für	FANUC
X-Achsenmotor	βiSc 12/3000-B	FANUC
Y-Achsenmotor	βiSc 12/3000-B	FANUC
Z-Achsenmotor	Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt.	FANUC
X-Achsen-Schraublager	30 × 62 × 15	NSK/FAG/NACHI/NTN
Schraublager auf der Y-Achse	30 × 62 × 15	NSK/FAG/NACHI/NTN
Z-Achsen-Schraublager	30 × 62 × 15	NSK/FAG/NACHI/NTN
X-Achsen-Kugelschraube	φ40×16,C3	THK/PMI/HIWN
Kugelschraube auf der Y-Achse	φ40×16,C3	THK/PMI/HIWN
Kugelschraube zur Z-Achse	φ40×16,C3	THK/PMI/HIWN
X-Achsenführung	35	THK/REXROTH/PMI/HIWN
Y-Achsenführung	45	THK/REXROTH/PMI/HIWN
Z-Achsenführung	45	THK/REXROTH/PMI/HIWN

Verarbeitungsfall

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 9

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 10

Warum Sie uns wählen

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle

◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet

◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität

◆ Stabiles und ausgereiftes Versorgungssystem

◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)

◆ Ergonomische und einfache Wartung

◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns

SMTCL CNC Vertikalbearbeitungszentrum VMC 1000Q Metallbohrmaschine 11

Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.

SMTCL und SYMG-GruppeDie erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!

Unsere Fabrik

Ausstellung

Häufig gestellte Fragen

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
