SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum

CNC-Fräsmaschine mit 5 Achsen

Vertikale CNC-Fräsmaschine 10000 mm/min

Maschinen zur Verarbeitung von Schleifmaschinen

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC 850Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Typ::
Vertikal
Cnc-Kontrollsystem::
FANUC, Siemens
Vorschubgeschwindigkeit (mm/min)::
1 - 10000 mm/min
Positionsaufnahme (mm) u::
0,006
Wiederholbarkeit (X/Y/Z) (Millimeter)::
0,004
Spindel-Leistungsstärke (Kilowatt)::
11/15
Werkzeugmagazin-Kapazität::
24
Tabellengröße (L × W):
1000x500mm
Markenbezeichnung::
SYMG, SMTCL
X-Achsenbewegung:
850 mm
Y-Achse Reise:
500 mm
Z-Achsenfahrt:
540 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

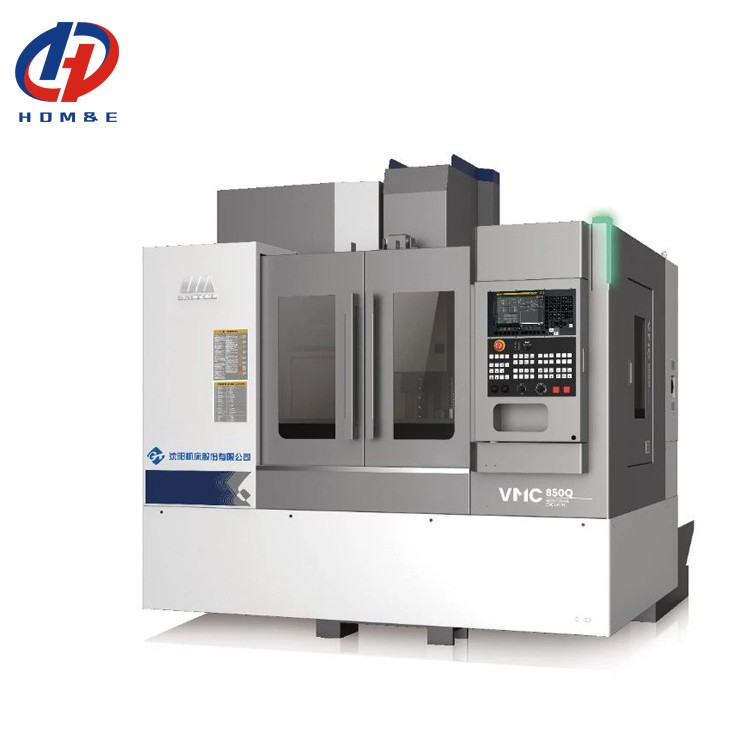

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 0

SMTCL CNC 3-Achsen-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikal-Bearbeitungszentrum

Dieses Vertikal-Bearbeitungszentrum VMC850Q der neuen Generation verwendet ein vertikales Rahmenlayout, eine Kreuzschieberstruktur, eine hochsteife Heringssäule, einen umgekehrten trapezförmigen Spindelkasten, einen niedrigen Schwerpunkt, ein hochsteifes Bett, eine Drei-Achsen-Rollenführungsschiene, um die gute Laufgenauigkeit, hohe Festigkeit und ausgezeichnete Präzisionsstabilität der Maschine zu gewährleisten; Die Maschinenstruktur ist einfach und kompakt, die Grundfläche ist klein, was die Montage einer automatischen Linie begünstigt; Kann zum Fräsen von Oberflächen, Bohren, Ausbohren, Reiben, 2D- und 3D-Oberflächenbearbeitung, Gewindeschneiden und anderen Prozessen der Integration von hochpräziser Bearbeitung verwendet werden. Einfache Bedienung, hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
FUNKTIONEN AUF EINEN BLICK
SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 1

1, Konstruktion mit hoher Steifigkeit und hoher Stabilität

* Hochfestes, integral gegossenes Bett

* Drei-Achsen-P-Klasse-Rollenführung

* Langspann-Heringssäule





2, Gute Genauigkeit und Genauigkeitserhaltung

* C3 vorgespannte Kugelumlaufspindel

* Thermische Symmetrietechnologie

* Fehlerkompensationstechnologie





3, Sicherheit, Umweltschutz, effiziente Produktivität

* Drei-Achsen-Schnellverstellung 48 m/min

* Direktantriebsspindel 12000 U/min

* Doppelspiralförmiger Späneförderer


SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 2

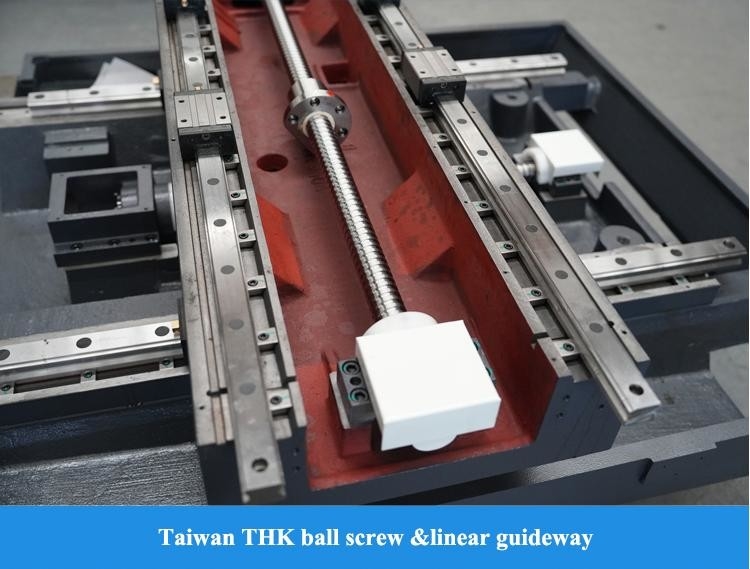

A Kugelumlaufspindel: vorgespannt Die Drei-Achsen-Kugelumlaufspindel verwendet die Installationsmethode mit zwei festen Enden und mit einer hochpräzisen Kugelumlaufspindel mit großem Durchmesser von 40, die beste Geschwindigkeitsreaktion und Positioniergenauigkeit kann durch Vorspannung erreicht werden.
SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 3
B Führungsschiene: Rolle Rollenlinearführungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die Gesamtsteifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern. Die Linearführung hat bei hoher Geschwindigkeit geringe Vibrationen und kein Kriechen bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 4
C Spindel: 10000 U/min 10000 U/min Hochgeschwindigkeitsspindel, Lager importierte P4-Speziallager, mit hoher Präzision, hoher Steifigkeit; Die Hauptwelle hat vor Verlassen des Werks den dynamischen Ausgleichstest bestanden.

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 5
D Spindelstock: hohe Steifigkeit Hochsteife Struktur Spindelkasten-Design, verbessern den Schnittwiderstand der Werkzeugmaschine und reduzieren effektiv die Vibrationen der Spindel, um die Bearbeitungsgenauigkeit und Oberflächengüte der Teile zu gewährleisten.

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 6
E Säule: Fischgrätenmuster Klassische "menschliche" Struktur, solide und stabil, effektiv die Bearbeitungsstabilität und Tragfähigkeit bei Hochgeschwindigkeitsverschiebung erhalten.

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 7
F Bett: große Neigung Bett mit großem Neigungswinkel, fördert effektiv die Entfernung von Ablagerungen. Das Innere des Betts nimmt ein kastenförmiges Strukturdesign an, das stark und zuverlässig ist und die Steifigkeit und Stabilität des Produkts effektiv verbessert.

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 8
SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 9

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Universal 4-Achsen-Vertikalbearbeitungszentrum 10

PRODUKTSPEZIFIKATIONEN

Wichtigste technische Daten

Wichtigste technische Parameter
Artikel
Einheit
Spezifikationen
Kapazität
X-Achsen-Verfahrweg
mm
850
Y-Achsen-Verfahrweg
mm
5000
Z-Achsen-Verfahrweg
mm
540
Spindelnase zur Tischoberfläche
mm
120-660
Spindelnase zur Säulenoberfläche
mm
640
Werkstücktisch
Tischgröße (L×B)
mm
1000×500
Max. Belastung auf dem Tisch
kg
600
T-Nut-Größe
mm
18×5
Spindel
Spindeldrehzahl
U/min
10000
Spindelkonus/Spindelschaft
mm
7/24 Konus
BT40
Spindelmotor
kW
11/15
Maximales Ausgangsdrehmoment
N.m
52.5/95.5
Spindelantriebsart

Synchronzahnriemen
Vorschub
X,Y,Z Eilgang
M/min
48/48/48
Max. Vorschubgeschwindigkeit
M/min
20
A.T.C
Werkzeugspeicherkapazität
Stk.
Armtyp 24
Max. Werkzeugdurchmesser
mm
150(80)
Max. Werkzeuglänge
mm
300
Werkzeugwechselzeit (T-T)
Sek.
2.5
Genauigkeit
Positioniergenauigkeit X/Y/Z
mm
0.008/0.006/0.006
Wiederholgenauigkeit X/Y/Z
mm
0.005/0.004/0.004
Sonstiges
Gesamtabmessungen (L×B×H)
mm
2940×3450×3050
Nettogewicht der Maschine
kg
5100
Gesamtleistungsbedarf
KVA
18


Standard

1. FANUC OI-MF TYP(5)β Steuerungssystem 2. 10000 U/min Spindel, riemenverbunden 3. 24 Scheiben-Manipulator-Werkzeugmagazin 4. Wassertank + Bettspülung 5. Druckluftpistole, Arbeitslicht, Warnlicht

Optional

1. Fanuc Oi-MF TAPE(l)βSystem2. Fanuc Oi-MF TAPE(l)αSystem3. Siemens 828D CNC-System 4. Direktanschluss 12000 U/min mechanische Spindel 5. 16000 U/min, 24000 motorisierte Spindel 6. 4. Achse Drehtisch 7. Kühlung innen 2MPa, 3MPa,5MPa,7MPa 8. Öl-Wasser-Abscheider 9. Ketten-Späneförderer 10. Reinwasserpistole 11. Werkzeug- und Werkstückprüfung 12.Automatische Tür13. Sicherheitstürschloss 14. Schaltschrank und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine setzt den Abnahmestandard GB/T18400.2-2010 Abnahmestandard für die Positioniergenauigkeit und die wiederholte Positioniergenauigkeit von Werkzeugmaschinen GB/T18400.4-2010 um
Prüfpositionen
Werksstandard
Bearbeitungsgenauigkeit
IT6
Positioniergenauigkeit
X-Achse (mm)
0.008
Y-Achse (mm)
0.006
Z-Achse (mm)
0.006
Wiederholgenauigkeit
X-Achse (mm)
0.005
Y-Achse (mm)
0.004
Z-Achse (mm)
0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Artikel
Spezifikationen
Marke
Anmerkungen
CNC-System
FANUC Oi-MF PLUS TYP(5)
FANUC

Hauptmotor
βiI 8/12000-B
FANUC

X-Achsen-Motor
βiSc 12/3000-B
FANUC

Y-Achsen-Motor
βiSc 12/3000-B
FANUC

Z-Achsen-Motor
βiS 22B/3000-B
FANUC

X-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

Y-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

Z-Achsen-Schraubenlager
30×62×15
NSK/FAG/NACHI/NTN

X-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

Y-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

Z-Achsen-Kugelumlaufspindel
φ40×16,C3
THK/PMI/HIWN

X-Achsen-Führungsschiene
35
THK/REXROTH/PMI/HIWN

Y-Achsen-Führungsschiene
45
THK/REXROTH/PMI/HIWN

Z-Achsen-Führungsschiene
45
THK/REXROTH/PMI/HIWN
