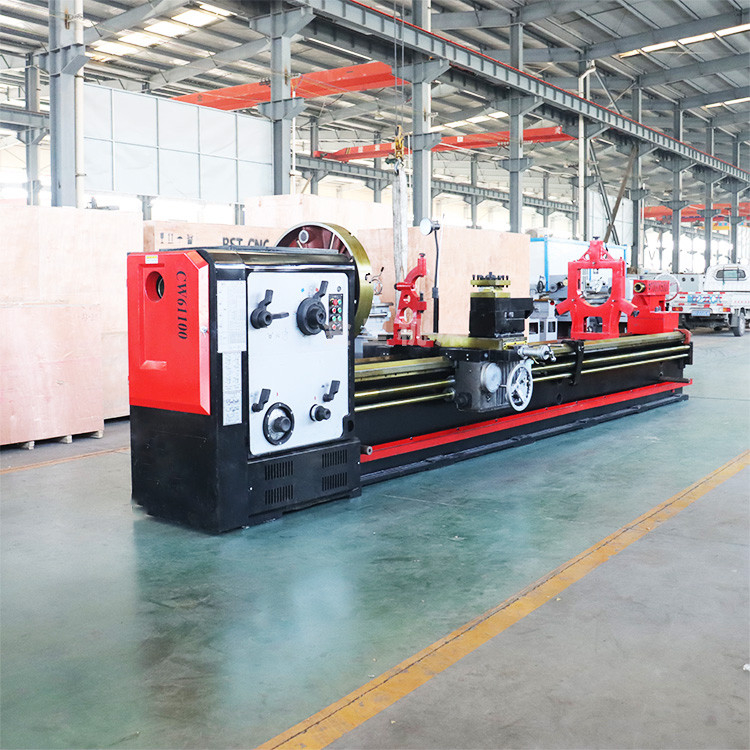

CW6180D Universal-Metall-Handwerkzeug Drehdrehmaschine Breite des Bettes 550mm Horizontale Lücke Bett Drehmaschine
Einzelheiten zum Produkt

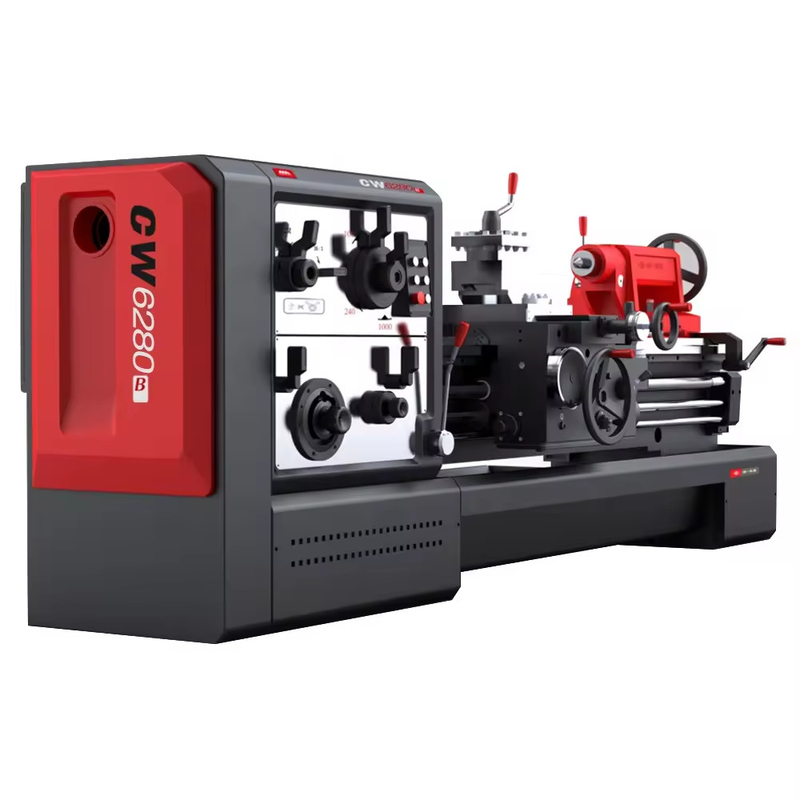

| Markenname: | HD | Modellnummer: | CW6180D/6280D |
|---|---|---|---|
| CNC oder nicht: | Handbuch | Schlüsselwort: | Manuelle Drehmaschine |
| Max, schwing die Tüte übers Bett.: | 840mm | Max.Swing Dia über dem Wagen: | 560 mm |
| Breite des Betts: | 550 mm | Spindelbohrung: | 105 mm/128 mm |
| Hervorheben |
Horizontale Spaltbett Drehmaschine,Maschinen für die Herstellung von Maschinen,550 mm Breite der Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:

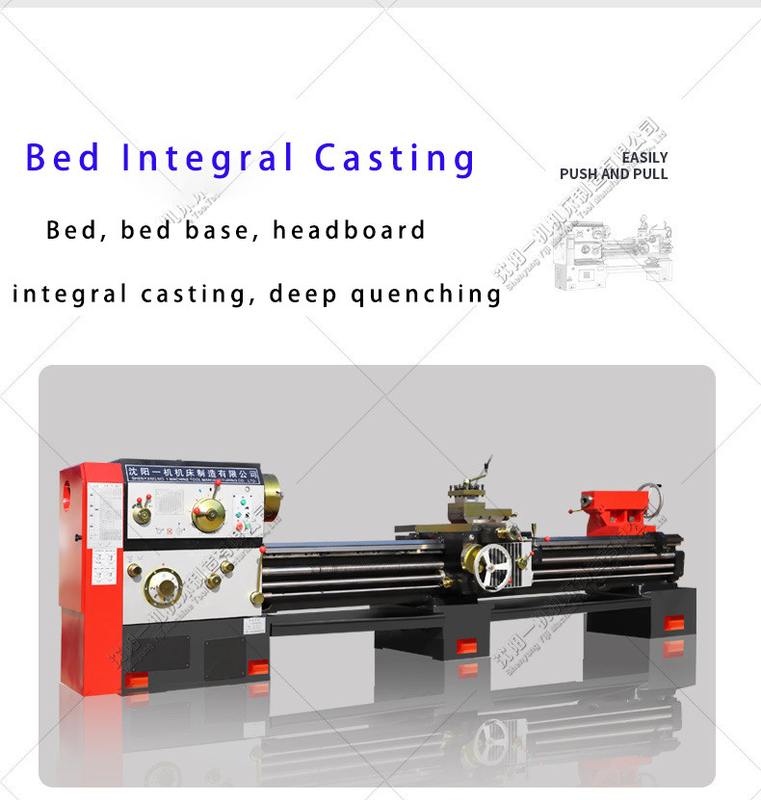

1Der Beckenfuß ist eine integrierte Struktur, die nach dem Gießen und der Rohbearbeitung mit einer Alterung behandelt wird, um die strukturelle Steifigkeit der gesamten Maschine zu gewährleisten.die Härte ist mindestens HRC52, die Tiefe ist nicht weniger als 3 mm, und die gesamte Maschine hat eine gute Stabilität.
2Die Konstruktion ist vernünftig, um sicherzustellen, daß die Maschine eine ausreichende statische und dynamische Steifigkeit aufweist.kleine Vibrationen.
3"Schöne Form, starke Sichtbarkeit, ergonomisch; das Werkstück ist leicht einstellbar, einfach zu bedienen und zu warten.

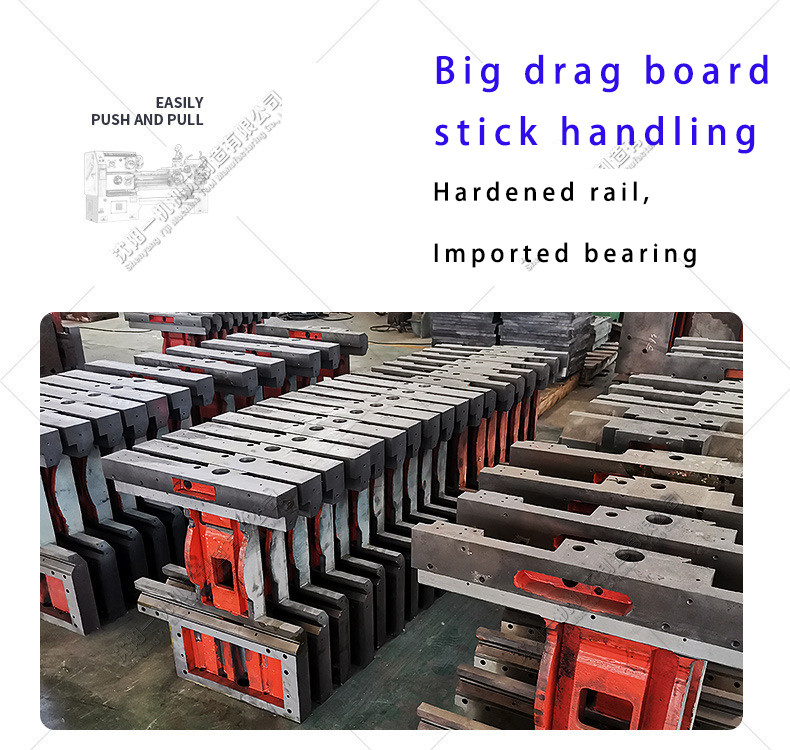

4"Die Hauptteile des Betts, der Kopfbox, der Schleppplatte, der Hecksitz usw. sind aus hochwertigen Harz-Sanddichte-Trocknungsgussmaterial hergestellt, und dann durch natürliche und künstliche Alterung,die Hauptteile der Werkzeugmaschine haben eine geringe Verformung und eine hohe Stabilität,.
5Die Hauptwelle hat eine Drei-Stützstruktur, eine angemessene Spannweite, geringen Lärm, geringe Hitze, gute Genauigkeit.
6Der Spindelgeschwindigkeitsbereich ist breit, die Bewegung stabil, der Temperaturanstieg gering, die Übertragung ist bequem und zuverlässig.
7"Das Hauptgetriebe hat eine harte Zahnfläche und eine Schleifzahnverarbeitung, um die Eigenschaften hoher Präzision, reibungsloser Bedienung und geringen Lärm zu gewährleisten.
8"Große Schneidleistung, hohe Verarbeitungseffizienz.
9Das Zuführsystem setzt eine Sicherheitskupplung ein, wenn die Last zu groß ist oder ausfällt, kann eine Sicherheitsschutzrolle spielen.
10,Konfigurieren Sie eine Vielzahl von Maschinenzubehör für die Benutzer zur Auswahl.
Einzelheiten des Produkts:
|
- Nein. Ich weiß nicht.
|
Artikel
|
CW6180D
|
CW6280D
|
|
1
|
Höhe vom Spindelmittel bis zum Bett
|
420 mm
|
|
|
2
|
Max, schwing dich übers Bett.
|
840 mm
|
|
|
3
|
Max. Schwingendurchmesser in der Lücke
|
|
1100 mm
|
|
4
|
Wirkliche Länge der Lücke
|
|
340 mm
|
|
5
|
Max, schwenken Sie über die Rutsche.
|
F560 mm
|
|
|
6
|
Entfernung zwischen den Zentren
|
1500,2000,3000,4000,5000,6000,8000,10000,12000
|
|
|
7
|
Max. Länge des Werkstücks
|
1250,1750,2750,3750,4750,5750,7750,9750,11750
|
|
|
8
|
Breite des Bettes
|
550 mm
|
|
|
9
|
Maximale Belastung
|
3000 kg
|
|
|
10
|
Hauptmotorleistung
|
Abstand zwischen Zentren ≤6000mm 11KW; ≥8000mm 15KW
|
|
|
11
|
Durchmesser des Spindels
|
F105mm, F128mm (optional)
|
|
|
12
|
Spindelnase
|
C11, A2-11 (fakultativ)
|
|
|
13
|
Verstärker der Spindelbohrung
|
Metrik 120/Ф150,Metrik 140/Ф128
|
|
|
14
|
Spindelgeschwindigkeitsbereich
|
8 bis 1100 r/min
|
|
|
15
|
Modus und Reihe der Drehzahländerung der Spindel
|
Handbuch 18 Bänder
|
|
|
16
|
Schnelle Motorleistung
|
1.1 kW
|
|
|
17
|
Überschreitende schnelle Fahrgeschwindigkeit
|
2 m/min
|
|
|
18
|
Längsschnelle Geschwindigkeit
|
4 m/min
|
|
|
19
|
Längsfütterung
|
64 Arten, 0,1 bis 24,3 mm
|
|
|
20
|
Querschnittszufuhr
|
64 Arten, 1/2 der Längsfütterung
|
|
|
21
|
Metrische Fäden
|
50 Arten, 1 ~ 240 mm
|
|
|
22
|
Faden für das Zollsystem
|
43 Arten, 1/16 bis 19 TPI
|
|
|
23
|
mit einem Durchmesser von mehr als 50 mm
|
42 Arten, 1/8 ~ 30DP
|
|
|
24
|
Modulargewebe
|
53 Arten, 0,5 bis 120 m
|
|
|
25
|
Methode der oberen Schiebeauflösung
|
Manuell, automatisch.
|
|
|
26
|
Max. Fahrt der oberen Rutsche
|
240 mm
|
|
|
27
|
Größe der Werkzeugleiste
|
32 x 32 mm
|
|
|
28
|
Drehwinkel des Fahrzeugs
|
± 90°
|
|
|
29
|
Rückenstock-Sleeve-Reise
|
300 mm
|
|
|
30
|
Durchmesser der Schwanzhülse
|
F100 mm
|
|
|
31
|
Rückenstockzentrum
|
MT1
|
|
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
