SMTCL Hochpräzisions-Metall-Dreh-Fräsmaschinen-Kombination Vertikal-CNC-Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
V2 V4
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Stück pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | V2 V4 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | CNC-Drehmaschine |
| Spindelnasentyp: | A2 bis 8 | Ausgangsleistung des Hauptmotors: | 15/18,5 kW |
| Maximaler Schwungdurchmesser über dem Bett: | Φ500 /Φ650 mm | Maximale Schnitthöhe: | 350/500 mm |
| Hervorheben |
Hochpräzise vertikale CNC-Drehzentrale,Vertikale CNC-Drehmaschine V2,Schwere Drehmaschinen-Fräsmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
V2/4 Serie Hochpräzision vertikale CNC-Drehmaschine
Eine CNC-Vertikaldrehmaschine ist ein Werkzeugmaschine zur Bearbeitung von Werkstücken, die durch eine Spindel senkrecht zur Arbeitsfläche gekennzeichnet ist.Es verwendet ein numerisches Steuerungssystem, um die Bewegung des Werkzeugs zu steuern, um einen präzisen Bearbeitungsvorgang zu erreichen. CNC-Vertikaldrehmaschine besteht in der Regel aus Werkzeugkörper, Arbeitsbank, Spindel, Werkzeughalter, CNC-System und so weiter.eine stabile Stütze und Steifigkeit bietet. Die Arbeitsbank ist eine Plattform zum Halten von Werkstücken, die je nach Bedarf angehoben und gedreht werden kann.und die Geschwindigkeit und die Zufuhrgeschwindigkeit können durch das CNC-System gesteuert werden. Der Werkzeughalter ist ein Teil, der zur Befestigung des Werkzeugs verwendet wird, der die Zufuhr und Rückspannung des Werkzeugs realisieren kann.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W. CNC-Vertikaldrehmaschine hat die Vorteile hoher Präzision, hoher Effizienz und starker Flexibilität. Sie kann eine Vielzahl von Bearbeitungsvorgängen wie Drehen, Fräsen, Bohren usw. durchführen.Durch die Programmierung des numerischen Steuerungssystems, kann die Bearbeitung komplexer Formen realisiert werden, und die Bearbeitungsgenauigkeit und die Produktionseffizienz können verbessert werden.Formenverarbeitung und andere Bereiche.Eigenschaften des Produkts:

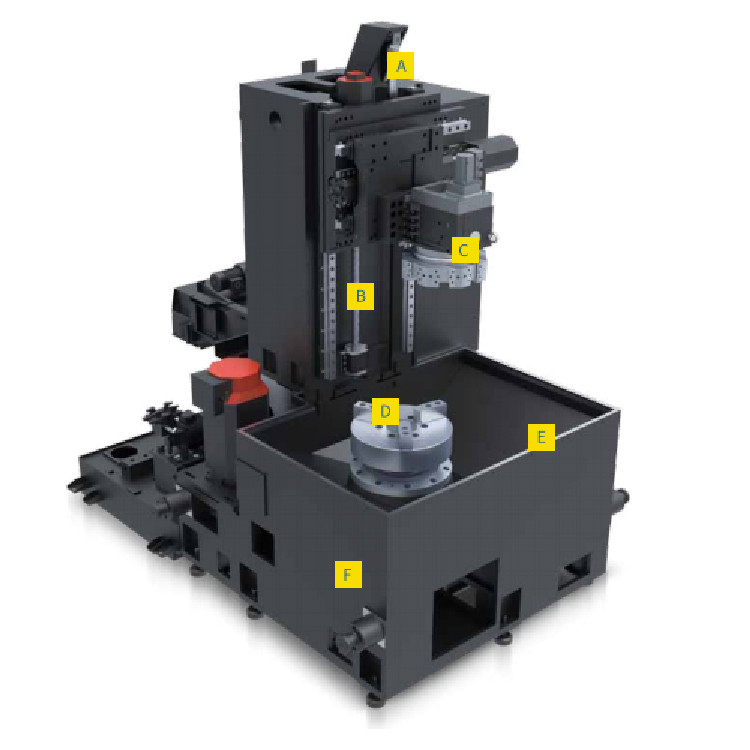

A,Stickstoffbilanz
Ein unabhängiger Stickstoffgleichgewichtsmechanismus gewährleistet eine schnelle Z-Achsenbewegung und bietet Umweltschutz und Energieeinsparung.
B.Kompakte Struktur
Die Struktur der Haupteinheit ist kompakter und die Fläche kleiner
C, Hochgeschwindigkeits-Zweiachsen
Die Maschineneffizienz wird effektiv verbessert
D,Integrale Spindel
Die hohe Steifigkeit der Spindel sorgt für ein reibungsloseres Schneiden und die wasserdichte Struktur mit doppelten Labyrinthen gewährleistet die Zuverlässigkeit der Spindel.
E,großer Ausladwinkel
Der Chipentladungswinkel wird vergrößert, um eine reibungslose Chipentladung zu gewährleisten
F, Integralbe
Das Bett wurde analysiert und optimiert, um die Steifigkeit des Werkzeugs zu erhöhen.
Einzelheiten des Produkts:
V2-SerieCNC-Vertikaldrehmaschine
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housingDas Erzeugnis kann für das weiche/harte Drehen von kleinen Lagerstücken verwendet werden und ist in der Lage, das Schleifen durch Drehen zu ersetzen.
CNC-Vertikaldrehmaschine der Serie V4
Das Produkt bietet eine perfekte Kombination aus hoher Bearbeitungsleistung und geringer Bodenfläche und ist für die Bearbeitung von Automobilkomponenten wie Radnabel, Bremsscheibe und Schwungrad usw. geeignet.Das Produkt kann auch für das weiche/harte Drehen von Lagern verwendet werden und ist in der Lage, das Schleifen durch Drehen zu ersetzenDas Produkt ist in der Lage, die Drehung der Bremsscheibe nach dem Einbau der Hilfswelle zu realisieren, wodurch die Effizienz und die Bearbeitungsgenauigkeit erheblich gesteigert werden.
Produktparameter:
|
Artikel
|
Einheit
|
V2S
|
V4C
|
V4S
|
|
Bearbeitungskapazität
|
||||
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
Maximale Schneidhöhe
|
mm
|
350
|
500
|
650
|
|
Maximaler Schnittdurchmesser
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
Spindel
|
||||
|
Spindelnase
|
|
A2 bis 8
|
A2 bis 8
|
A2-11
|
|
Drehzahlbereich der Spindel
|
r/min
|
50 bis 3000
|
50 bis 2500
|
50 bis 2500
|
|
Ausgangsleistung des Hauptmotors
|
KW
|
15/18.5
|
15/18.5
|
22/30
|
|
Maximales Ausgangsdrehmoment der Spindel
|
Nm
|
472 β Motor
530 α-Motor
|
549 β Motor
715 α-Motor
|
1160 β-Motor
1169 α-Motor
|
|
Durchmesser der Schachtel
|
Zoll
|
10 ¢
|
12 ¢
|
15 ¢
|
|
Ernährung
|
||||
|
X-Achse schnelle Durchfahrgeschwindigkeit
|
m/min
|
30
|
18
|
18
|
|
Z-Achse schnelle Durchfahrgeschwindigkeit
|
r/min
|
30
|
18
|
18
|
|
Reisen
|
||||
|
x-Achsenfahrt
|
mm
|
200
|
300
|
300
|
|
Fahrt auf der Z-Achse
|
mm
|
400
|
520
|
690
|
|

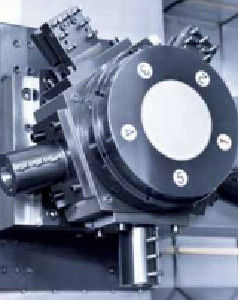

Werkzeugpfosten
|
||||
|
Art der Werkzeugpfosten
|
|
Horizontale 8-Position
|
Horizontale 8-Position
|
Horizontale 8-Position
|
|
Werkzeuggröße
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
Genauigkeit
|
||||
|
Bearbeitungsgenauigkeit
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
Grobheit des bearbeiteten Werkstücks
|
|
Ra1.25
|
Ra1.6
|
Ra1.6
|
|
Positionsgenauigkeit
|
||||
|
X-Achse
|
mm
|
0.008
|
0.008
|
0.008
|
|
Z-Achse
|
mm
|
0.008
|
0.008
|
0.008
|
|
Wiederholbarkeit der Positionierung
|
||||
|
X-Achse
|
mm
|
0.004
|
0.005
|
0.005
|
|
Z-Achse
|
mm
|
0.005
|
0.005
|
0.005
|
|
Höchstlastfähigkeit
|
||||
|
Scheiben (einschließlich Schlagzeugen)
|
Weigerung
|
300
|
350
|
400
|
|
Maschinengewicht
|
||||
|
Haupteinheit
|
Weigerung
|
4500
|
6800
|
7300
|
|
Gesamtgröße
|
||||
|
L×W×H
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|

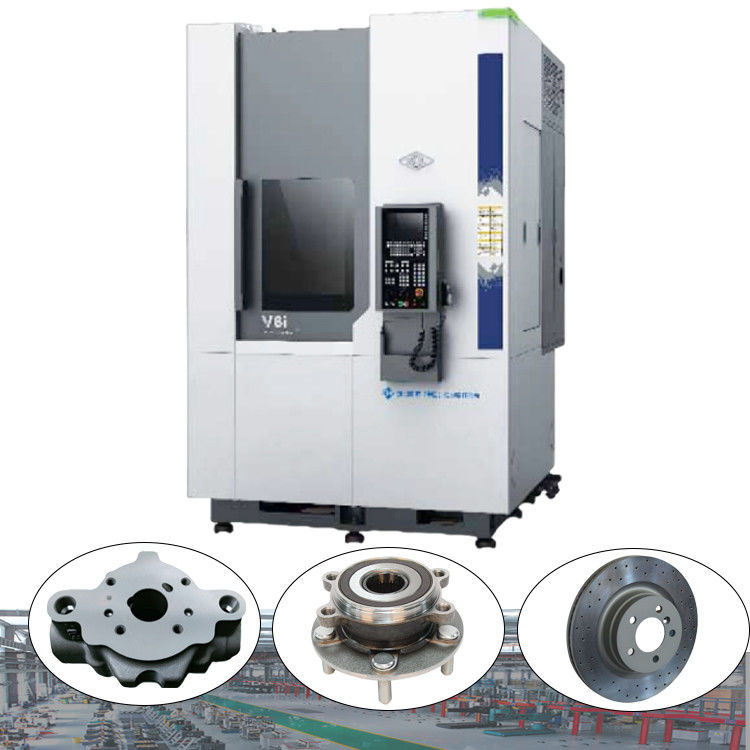

Anwendung in der Industrie:
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

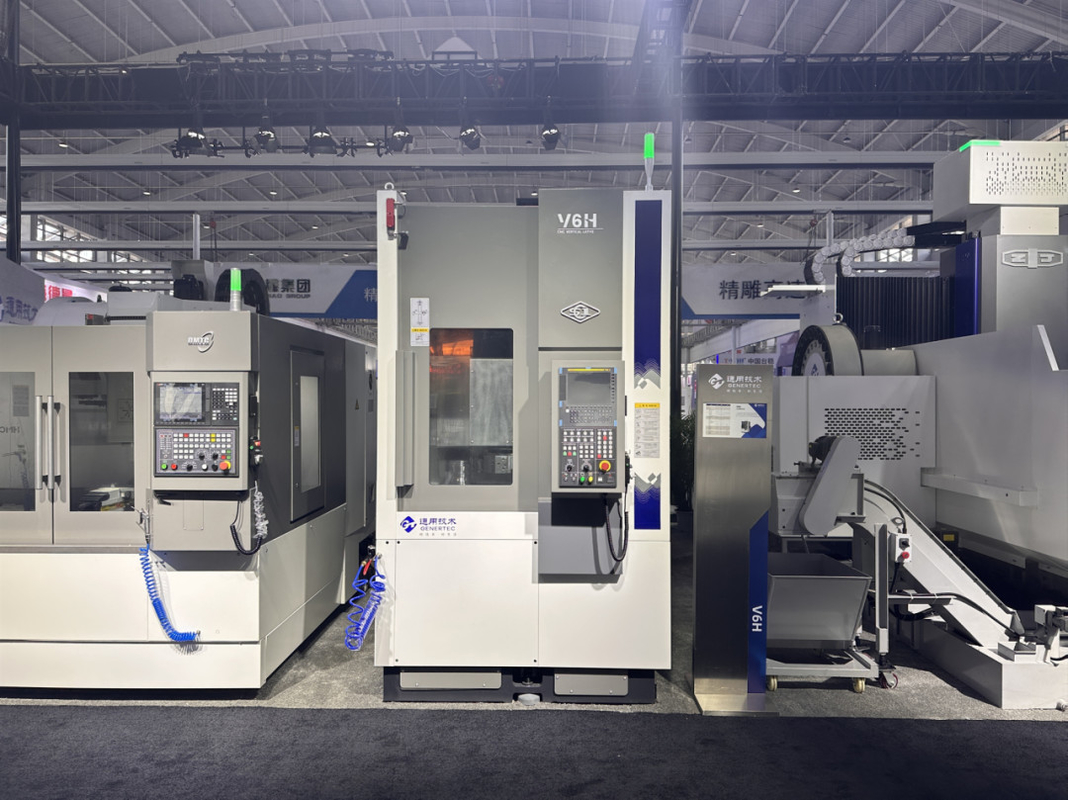

Ausstellung:
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
