GMC Schwerlast-Gantry-Bearbeitungszentrum Hochgeschwindigkeits-CNC-Bohr- und Fräsmaschine
Einzelheiten zum Produkt
| Features: | Heavy Boring And Milling Machine | Markenname: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Hervorheben |
Schwere Portalbohrmaschine,Hochgeschwindigkeits-Gantry-Bearbeitungszentrum,SMTCL |
||
Beschreibung des Produkts

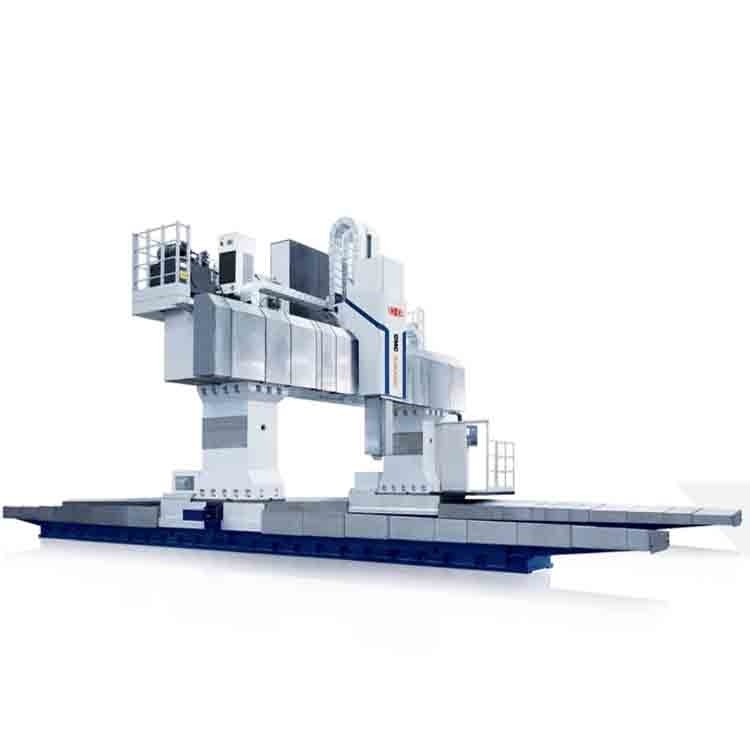

Die Werkzeugmaschine der Baureihe GMC-GRS ist eine CNC-Werkzeugmaschine mit festem Werkstuhl und einem längsgleich beweglichen Werkstuhlrahmen.Großschnitt-RammDer Scheibenstrahl ist mit einem Guss-Stahl-Gurt-Roll-/Schiebe-Komposit-Lenkband konfiguriert und passt sich zur schweren Bearbeitung verschiedener Materialien an.Das Produkt berücksichtigt die doppelten Anforderungen an hohe Genauigkeit und hohe Geschwindigkeit.Nach der Konfiguration des automatisierten Zubehörfräskopfes kann die Werkzeugmaschine nach einer Befestigung alle Ebenen und Löcher mit Ausnahme der unteren Ebene vollständig bearbeiten.und sicherstellen,dass die Maschinengenauigkeit und die geologische Positionsgenauigkeit zwischen Ebenen und Löchern der Maschinenteile.Das Produkt ist eine ideale Ausrüstung zur Bearbeitung wichtiger schwerer Werkstücke, wie z. B. Maschinengewebe und große Schachteln, die eine hohe Bearbeitungsgenauigkeit erfordern.Die Reihe von Werkzeugmaschinen nimmt Modularisierung Design, und verschiedene Reise- und Bauteilkonfigurationsprogramme können je nach Marktnachfrage und Kundenanforderungen formuliert werden.
| Artikel | Einheit | GMC 3080GRS | GMC 4080GRS | GMC 5080GRS | ||
|---|---|---|---|---|---|---|
| Arbeitsbank | Abmessungen der Arbeitsbank | mm | 3000*8000 | 4000*8000 | 5000*8000 | |
| Abstand zwischen zwei Spalten | mm | 4400 | 5300 | 6300 | ||
| Lastkapazität der Arbeitsbank | t/m2 | 10 | 10 | 10 | ||
| T-förmige Rillenbreite | mm | 36 | 36 | 36 | ||
| Bearbeitung Bereich |
Maximale Fahrt des Portals auf der X-Achse | mm | 8000 | 8000 | 8000 | |
| Höchstgeschwindigkeit der Gleitbewegung auf der Y-Achse | mm | 4700 | 5500 | 6500 | ||
| Höchstbewegungsdauer der Ram-Z-Achse | mm | 1500 | 1500 | 1500 | ||
| Abstand von der Spindelspitze zur Arbeitsbank-Maximum | mm | 2000 | 2000 | 1500 | ||
| Abstand von der Spindelspitze zur Arbeitsbank-Minimum | mm | 500 | 500 | 500 | ||
| Spindel | Das Loch ist verjüngt. | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | ||
| Geschwindigkeitsbereich | r/min | 40 bis 3000 | 40 bis 3000 | 40 bis 3000 | ||
| Ausgangsdrehmoment (Nennwert/30min) | N.m. | 3000/3600 | 3000/3600 | 3000/3600 | ||
| Kraft des Spindelmotors ((gefrorene/30min) | Leistung | 58/69 | 58/69 | 58/69 | ||
| Durchschnittsgröße des Rechteckramms | mm | 500*500 | 500*500 | 500*500 | ||
| Ernährung | Versorgungsgeschwindigkeitsbereich | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| Schnelle Bewegung X-Achse | m/min | 10 | 10 | 10 | ||
| Schnelle Bewegung Y-Achse | m/min | 12 | 12 | 12 | ||
| Schnelle Bewegung Z-Achse | m/min | 12 | 12 | 12 | ||
| Positionen Genauigkeit der Maschine |
X-Achse | mm | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Y-Achse | mm | 0.028 | 0.032 | 0.032 | ||
| Z-Achse | mm | 0.025 | 0.025 | 0.025 | ||
| Wiederholbarkeit Genauigkeit |
X-Achse | mm | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Y-Achse | mm | 0.02 | 0.02 | 0.02 | ||
| Z-Achse | mm | 0.012 | 0.012 | 0.012 | ||
| Gesamte Stromkapazität | KVA | 190 | 190 | 190 | ||
| Bodenfläche, die die Maschine benötigt (L*W*H) | mm | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
- Alle Teile müssen überprüft werden.
- Mehr als 100 Produktionsprozesskontrollen
- Über 200 Kontrollpunkte
- Probeverarbeitung jeder Maschine
- 72 Stunden Probelauf vor der Lieferung
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
ab dem Konnossement der Maschine.
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
