Gantry-Bearbeitungszentrum GMC3080 Hochgeschwindigkeitsmaschine mit festem Arbeitsplatz
Einzelheiten zum Produkt
| Features: | Heavy Boring And Milling Machine | Markenname: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Hervorheben |
Maschine zur Bewegung von Schwerlastschranken,Hochgeschwindigkeits-Gantry-bewegliche CNC-Maschine,Festarbeitsplatz Portal Bearbeitungszentrum |
||
Beschreibung des Produkts
Beschreibung des Produkts:

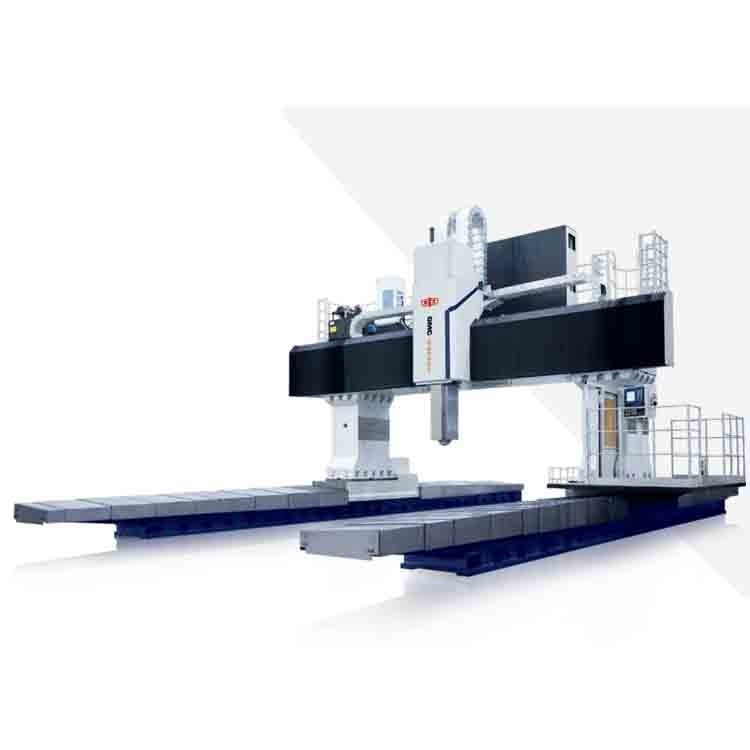

Werkzeugmaschinen der Baureihe GMC-GRVist ein großformatiges, mit hoher Geschwindigkeit mit Portal bewegtes CNc-Werkzeug mit festem Werkstuhl und Längsbewegungs-Portalrahmen.Jede Seite nimmt eine doppelantriebene Rückschlagschutzstruktur anDer Querbalken ist mit importierten präzisen linearen Führungsschienen konfiguriert, und der Ramm verwendet ein geschlossenes, umschließend gleitendes Führungsschienenpaar.starke Bearbeitungsfähigkeit und weitreichende Anwendung, ist mit einem automatisierten rechteckigen Fräskopf konfiguriert und ist in der Lage, mehrere Verfahren wie Bohren kontinuierlich mit hoher Genauigkeit und hoher Effizienz zu bearbeiten,Schleif- und Steifklemmen der FräsflächeDas Werkzeugmaschine verfügt über eine kompakte und vernünftige Gesamtgestaltung, eine bequeme Reparatur und Wartung.Alle wichtigen ausgelagerten Teile übernehmen Produkte ausländischer herausragender Marken und die Zuverlässigkeit der Werkzeugmaschinen ist hoch..
|
Artikel
|
Einheit
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
Arbeitsbank
|
Abmessungen der Arbeitsbank
|
mm
|
3000 × 8000
|
4000 × 8000
|
||
|
Abstand zwischen zwei Spalten
|
mm
|
4200
|
5200
|
|||
|
Lastkapazität der Arbeitsbank
|
t/m2
|
10
|
10
|
|||
|
T-förmige Rillenbreite
|
mm
|
28
|
28
|
|||
|
Bearbeitung
Bereich |
Maximale Fahrt des Portals auf der X-Achse
|
mm
|
8000
|
8000
|
||
|
Höchstgeschwindigkeit der Gleitbewegung auf der Y-Achse
|
mm
|
4200
|
5200
|
|||
|
Höchstbewegungsdauer der Ram-Z-Achse
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
Abstand von der Spindelspitze zur Arbeitsbank-Maximum
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
Abstand von der Spindelspitze zur Arbeitsbank-Minimum
|
mm
|
250
|
500
|
250
|
500
|
|
|
Spindel
|
Das Loch ist verjüngt.
|
|
USE Gefahr für die Gesundheit
|
USE Gefahr für die Gesundheit
|
||
|
Geschwindigkeitsbereich
|
r/min
|
40 bis 4500
|
40 bis 3000
|
40 bis 4500
|
40 bis 3000
|
|
|
Ausgangsdrehmoment (Nennwert/30min)
|
N.m.
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
Kraft des Spindelmotors ((gefrorene/30min)
|
Leistung
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
Durchschnittsgröße des Rechteckramms
|
mm
|
400 × 400
|
500 × 500
|
400 × 400
|
500 × 500
|
|
|
Ernährung
|
Versorgungsgeschwindigkeitsbereich
|
mm/min
|
1-6000
|
1-6000
|
||
|
Schnelle Bewegung X-Achse
|
m/min
|
10
|
10
|
|||
|
Schnelle Bewegung Y-Achse
|
m/min
|
12
|
12
|
|||
|
Schnelle Bewegung Z-Achse
|
m/min
|
12
|
12
|
|||
|
Positionen
Genauigkeit der Maschine |
X-Achse
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Y-Achse
|
mm
|
0.035
|
0.04
|
|||
|
Z-Achse
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
Wiederholbarkeit
Genauigkeit |
X-Achse
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Y-Achse
|
mm
|
0.02
|
0.025
|
|||
|
Z-Achse
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
Gesamte Stromkapazität
|
KVA
|
130
|
135
|
130
|
135
|
|
|
Bodenfläche, die die Maschine benötigt (L*W*H)
|
mm
|
21050 × 9400 × 6206
|
21050 × 9400 × 6700
|
21050 × 10400 × 6206
|
21050 × 10400 × 6700
|
|
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
