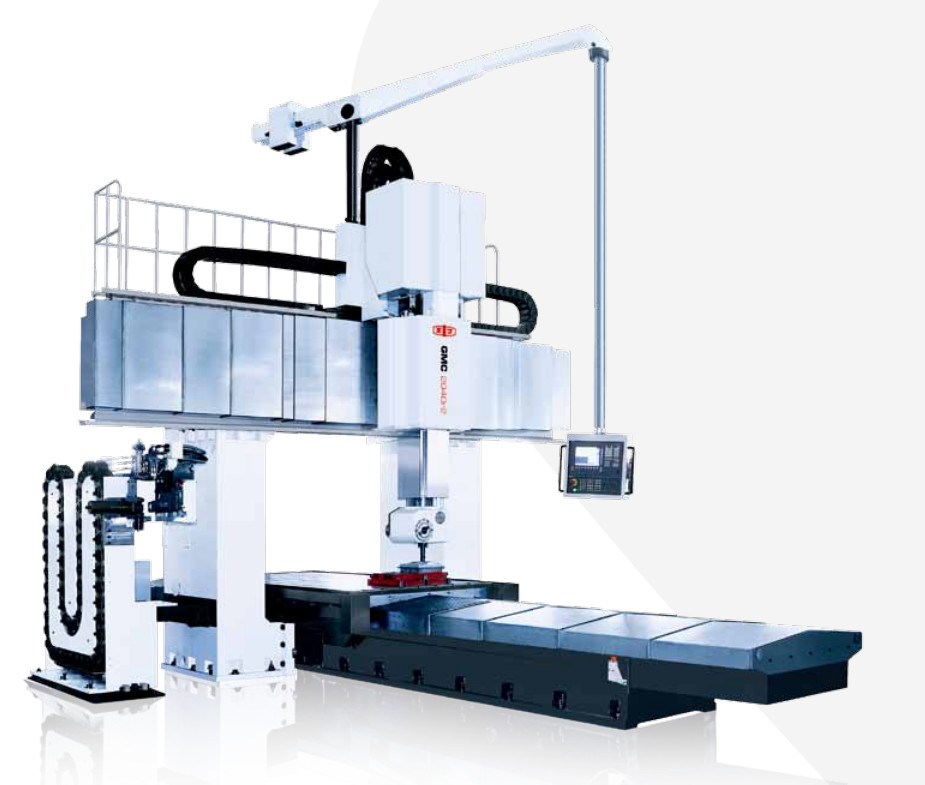

SMTCL GMCr2-Serie Gantry-Bearbeitungszentrum Schwerlast-CNC-Gantry-Boring- und Fräsmaschine

Produktbeschreibung:

GMC-r2-Serie Werkzeugmaschineist eine Portal-Bohr-/Fräsmaschine mit beweglichem Arbeitstisch und festem Querträger, verwendet einen hochsteifen, umlaufenden Stößel und ist eine Hochgeschwindigkeits- und Schwerzerspanungs-Werkzeugmaschine. Die Werkzeugmaschinen der Serie werden zur Bearbeitung verschiedener Arten von Präzisionsteilen wie verschiedener großer Grundwerkstücke, Plattenwerkstücke, Scheibenwerkstücke, Gehäusewerkstücke und Formen verwendet. Das Produkt ist mit einem optionalen automatisierten rechtwinkligen Fräskopf ausgestattet und ist in der Lage, die Bearbeitung verschiedener Verfahren wie Fräsen, Bohren, Bohren, Aufweiten, Reiben und starres Gewindeschneiden von Ebenen außer der Montagebodenfläche nach einmaliger Vorrichtung durchzuführen. Das Produkt wird hauptsächlich in Branchen wie Schiffbau, Stromerzeugung, Schwerlastmaschinen, Lokomotiven, Werkzeugmaschinen, Textilmaschinen, Druckmaschinen und Formenbau usw. eingesetzt.



Produktparameter:

Artikel		Einheit	GMV 1530r2	GMV 2040r2	GMV 2060r2
Arbeitstisch	Abmessungen des Arbeitstisches	mm	1500×3000	2000×4000	2000×6000
	Abstand zwischen zwei Säulen	mm	2100	2600	2600
	Tragfähigkeit des Arbeitstisches	kg	10000	20000	25000
	T-Nut-Breite	mm×Stk.	28×7	28×11	28×11
Bearbeitung Bereich	Arbeitstischverfahrweg - X-Achse	mm	3600	4200	6200
	Schlittenverfahrweg - Y	mm	2700	3200	3200
	Stößelverfahrweg - Z	mm	1000	1000	1000
	C-Achse		5×72°	5×72°	5×72°
	Abstand von der Spindelnase zum Arbeitstisch - Maximum	mm	1200	1200	1200
	Abstand von der Spindelnase zum Arbeitstisch - Minimum	mm	200	200	200
	Abstand von der horizontalen Spindelnase zur vertikalen Spindelmitte	mm	206	206	206
Spindel	Kegelbohrung (7:24)		ISO50	ISO50	ISO50
	Drehzahlbereich	U/min	10-2000	10-2000	10-2000
	Ausgangsdrehmoment (Nenn-/30min)	Nm	1361/1633	1361/1633	1361/1633
	Spindelmotorleistung (Nenn-/30min)	kW	37/44	37/44	37/44
	Querschnitt des rechteckigen Stößels	mm	420×470	420×470	420×470
Vorschub	Vorschubgeschwindigkeitsbereich	mm/min	1-5000	1-5000	1-5000
	Eilgang X-Achse	m/min	13	13	13
	Eilgang Y-Achse	m/min	13	13	13
	Eilgang Z-Achse	m/min	10	10	10
Positionier Genauigkeit der Maschine	X-Achse	mm	0,03	0,032	0,04
	Y-Achse	mm	0,03	0,032	0,032
	Z-Achse	mm	0,025	0,025	0,025
Wiederholgenauigkeit Genauigkeit	X-Achse	mm	0,02	0,022	0,025
	Y-Achse	mm	0,02	0,022	0,022
	Z-Achse	mm	0,01	0,01	0,01
Gesamte elektrische Kapazität		KVA	110	110	110
Benötigte Stellfläche der Maschine (L*B*H) (als Referenz)		mm	11215×6427×7400	12778×6927×7400	16600×6927×7400

UNSER Service:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden

2. Über 100 Produktionsprozesskontrollen

3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen:

◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30+ Jahre F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortige Services (24 Stunden online)
◆ Modernisierung des Mechanismus gemäß Ergonomie und einfacher Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Auswirkungen auf die Produktion



Über uns:

Willkommen bei uns!

Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das international fortgeschrittene Niveau erreicht.

Unsere Fabrik hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine wurden hier geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gestellt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!

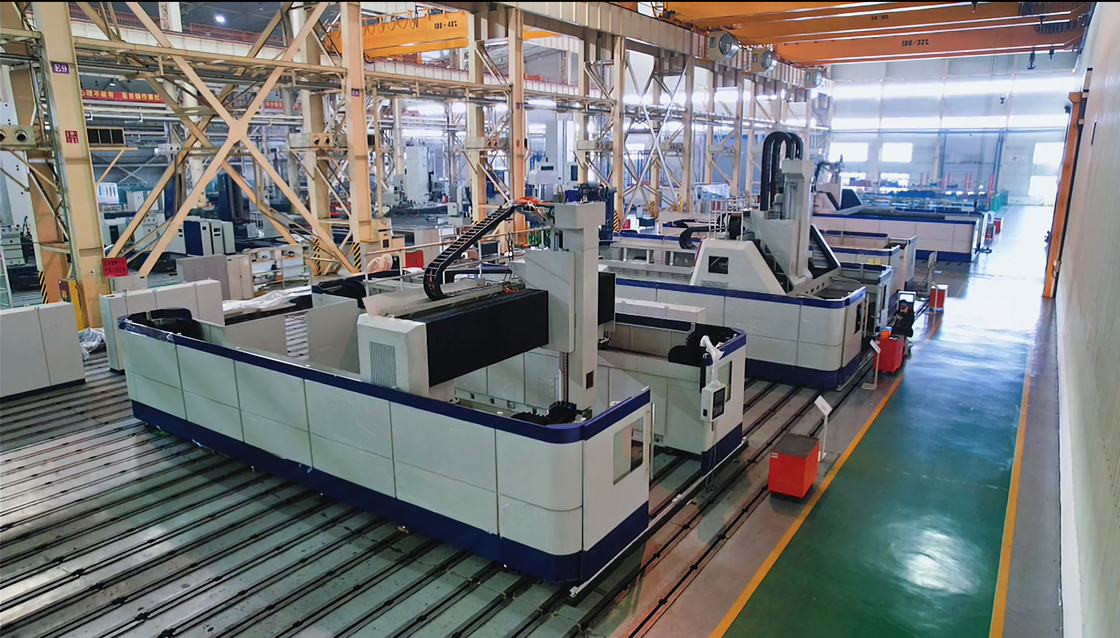

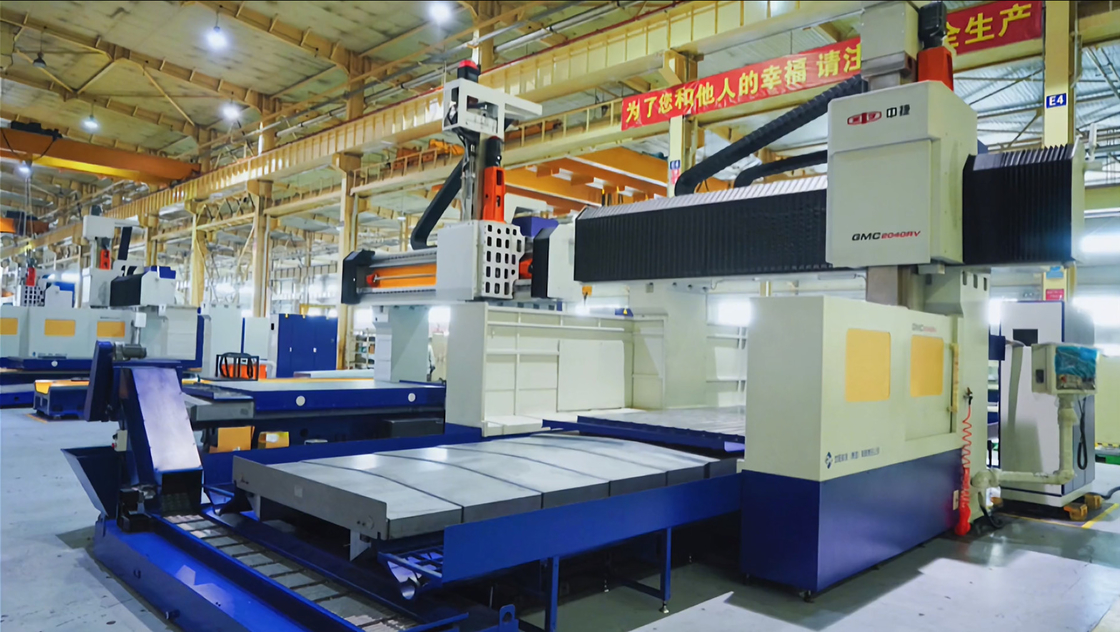

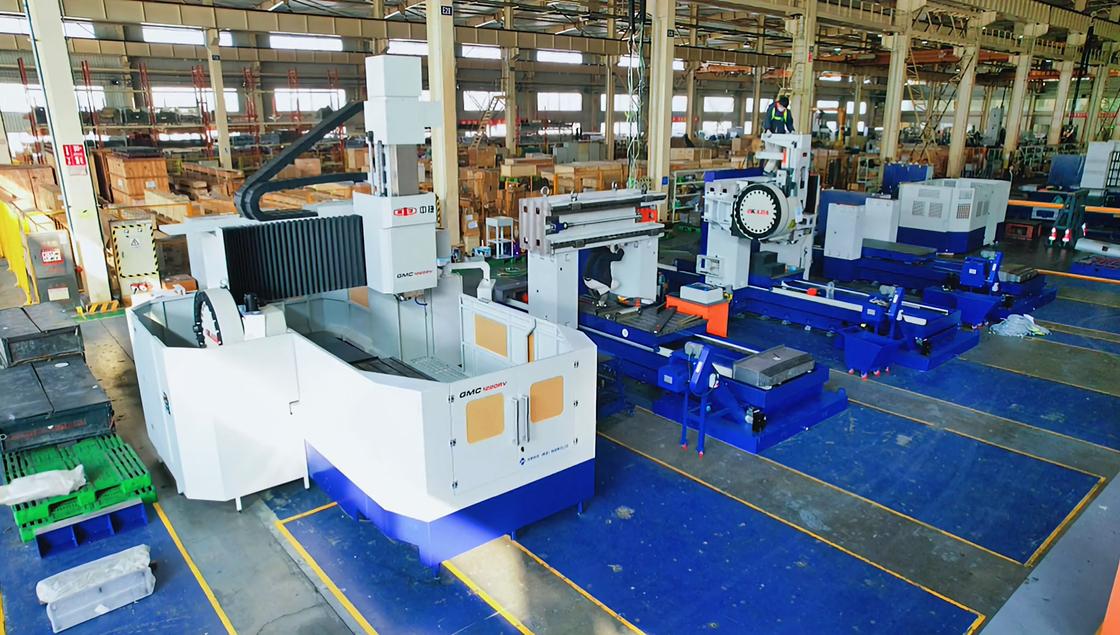

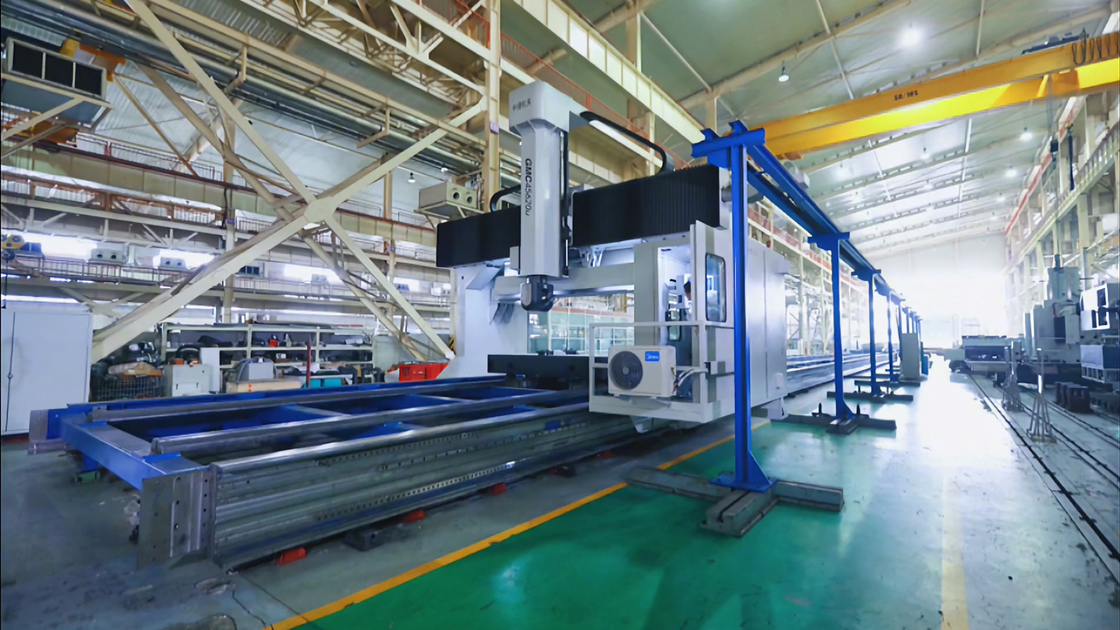

Unsere Fabrik:

Ausstellung:

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.



Q2. Was sind die Hauptprodukte Ihres Unternehmens?

Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.



Q3. Können Sie kundenspezifische Maschinen oder SPM (Sondermaschinen) anbieten?

Ja, wir bieten unseren Kunden Smart-CNC-Lösungen, um die Effizienz zu steigern.



Q4: Was sind Ihre Garantiebedingungen?

Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.



Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-Eins-Service
Nachverkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem



Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?

Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.



Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?

Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker zur Installation gemäß dem Zeitplan des Käufers schicken. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.



Q8: Was sind die Zahlungsbedingungen?

T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
