Vertikal-Horizontale Turm-Fräsmaschine 5HW mit Turm-Fräskopf
Einzelheiten zum Produkt
| Markenname: | HD | Modellnummer: | 5HW |
|---|---|---|---|
| CNC oder nicht: | Handbuch | Schlüsselwort: | Drehkopf-Fräsmaschine |
| Max. Drehzahl der Spindel (rpm): | 80 bis 5440 Dreh/Stunde | Fahrt (X-Achse): | 800 |
| Fahrt (Z-Achse): | 400 | Reise (y-Achse) (Millimeter): | 300 |
| Hervorheben |
Maschine zum Fräsen mit Turm 5HW,Horizontale Turmfräsmaschine,Vertikaler Turmmühle |
||
Beschreibung des Produkts
Beschreibung des Produkts:

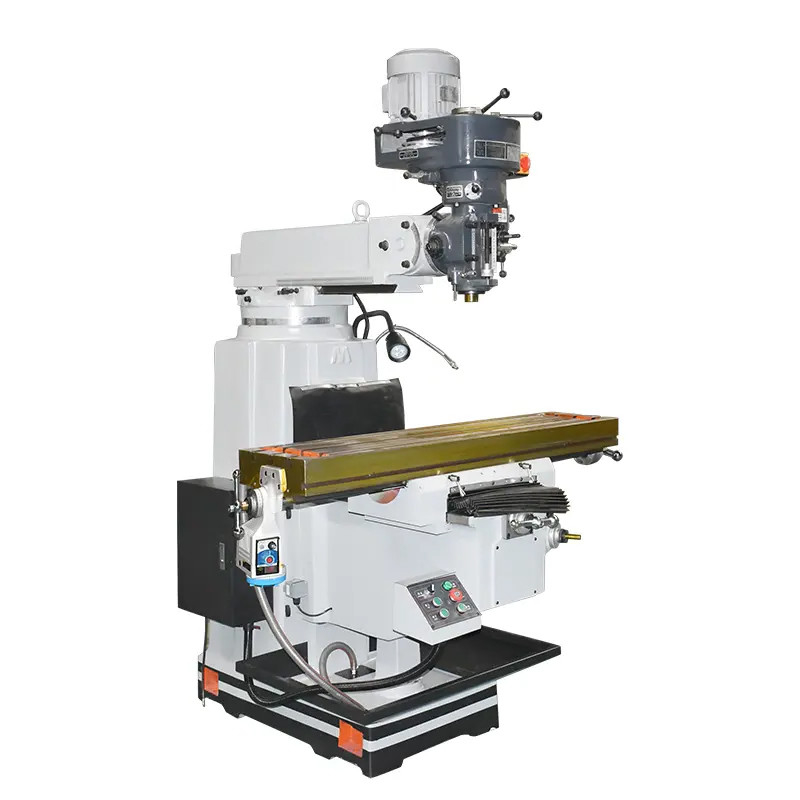

Vertikal-Horizontale Turm-Fräsmaschine 5HW mit Turm-Fräskopf
Eigenschaften des Produkts:
◆ Die Basis, der Rumpf, die Arbeitsbank, die mittlere Rutsche, die Hebe-Rutsche und andere Hauptkomponenten werden aus hochfesten Materialien gegossen und manuell veraltet.für die langfristige Stabilität der Werkzeugmaschine.

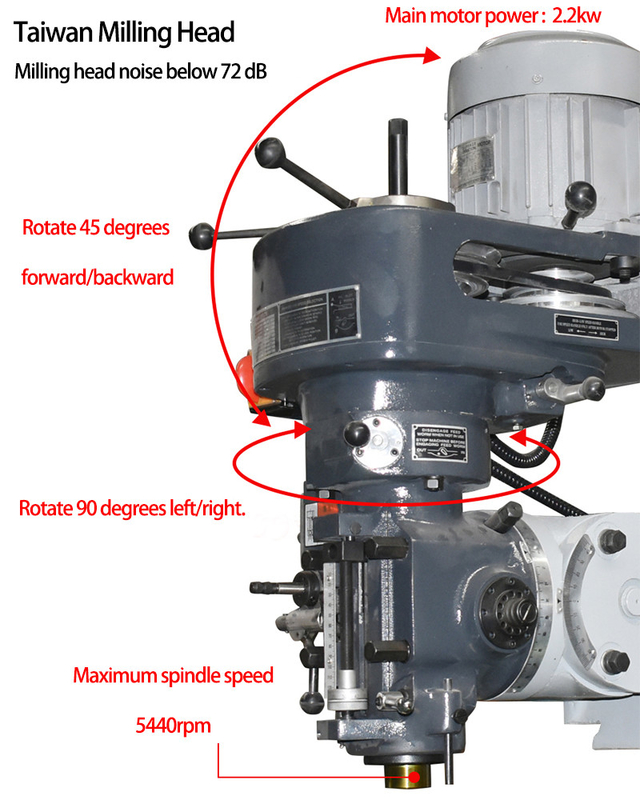

◆ Der Fräskopf ist mit einem Turmfräskopf ausgestattet, und die Hauptwelle ist mit manuellen und Mikrofütterungsmethoden ausgestattet, eine bequeme und genaue Bearbeitung;Der Fräskopf kann vor und nach ±45° eingestellt werden., um 90° drehen, erweitern den Bearbeitungsbereich der Werkzeugmaschine.

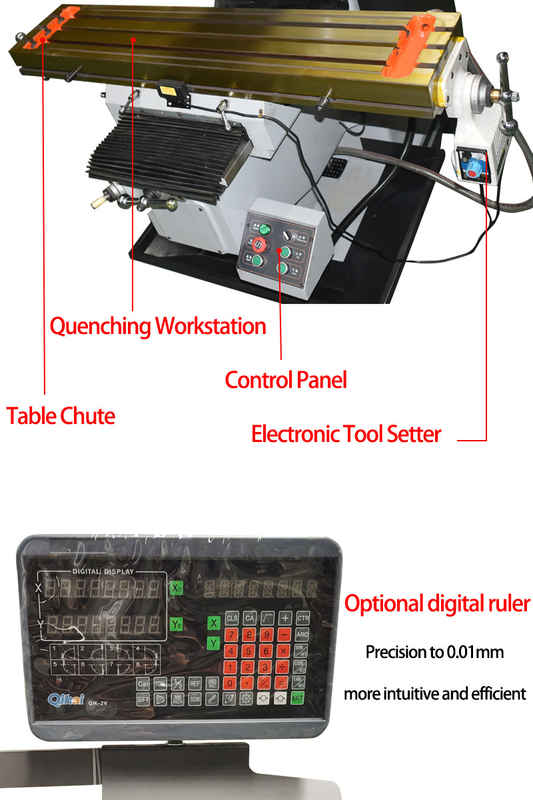

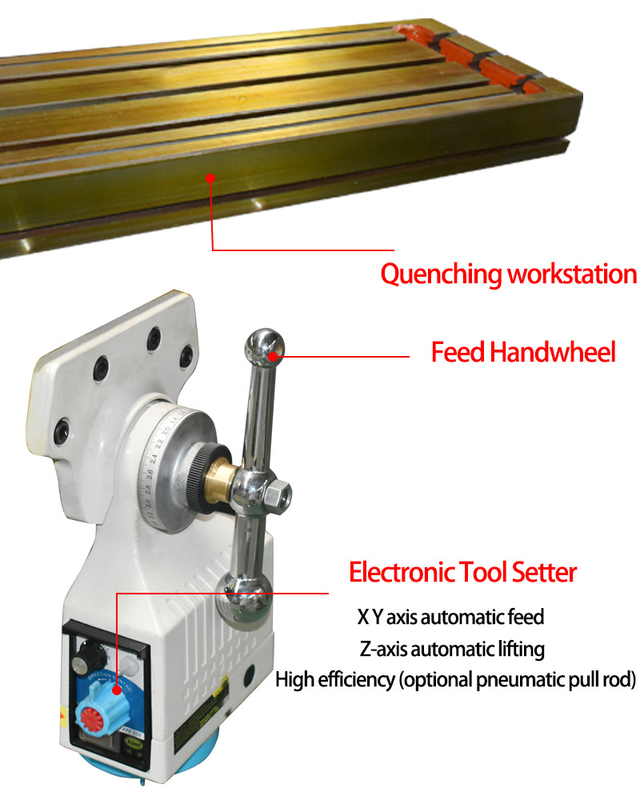

◆ Es gibt drei Arten der manuellen Zufuhr, die mechanische Zufuhr und die mechanische Schnellzufuhr auf dem vertikalen und horizontalen Arbeitstisch.Schnelle Zufuhr kann das Werkstück schnell in die Verarbeitungsposition bringen und die Nichtverarbeitungszeit verkürzen.
◆ Durch die Verwendung von X, Y und Z-Dreihandlenkern durch Ultraschalllöschung, Präzisionsschleifen und Schrauben verbessert sich die Genauigkeit und verlängert die Lebensdauer der Maschine.
◆ Die manuelle Schmiereinrichtung kann die Längs-, Horizontal- und Vertikalschraube und die Führungsschiene zum Schmieren zwingen.Verringerung des Verschleißes der Werkzeugmaschine und Sicherstellung des effizienten Betriebs der Werkzeugmaschine;
◆Kühlsystem durch Anpassung der Düse, um die Größe des Kühlflusses zu ändern, um den unterschiedlichen Verarbeitungsanforderungen gerecht zu werden.
|
Die Angabe der Angabe ist in Anhang I zu entnehmen.
|
Einheit
|
5HW
|
|
Tischfläche
|
mm
|
1370 × 305
|
|
Tabelle Längsschlag (X)
|
mm
|
800
|
|
Tabellenquerschnitt (Y)
|
mm
|
400
|
|
Vertikaler Zug (z)
|
mm
|
300
|
|
Taper des Hauptschachtloches
|
|
vertikal:R8
Horizontale: ISO 40
|
|
Abstand von der Endfläche der Spindel zum Arbeitstisch
|
mm
|
80 bis 490
|
|
Abstand zwischen Spindelmitte und Pfeilerleitbahn
|
mm
|
100 bis 650
|
|
Drehzahlbereich der Spindel
|
r/min
|
80 bis 5440
|
|
Tabelle "T" Anzahl der Slots
|
|
185 |
|
Breite der "T"-Rille
|
mm
|
16
|
|
T-Schlitze
|
mm
|
80
|
|
Hauptmotorleistung
|
KW
|
2.2
|
|
Abmessungen der Anlage
|
mm
|
1566 × 1650 × 2080
|
|
Bruttogewicht
|
Weigerung
|
1650
|
Anwendung in der Industrie:
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1.Alle Teile müssen überprüft werden.
4.Probeverarbeitung jeder Maschine
5.72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
