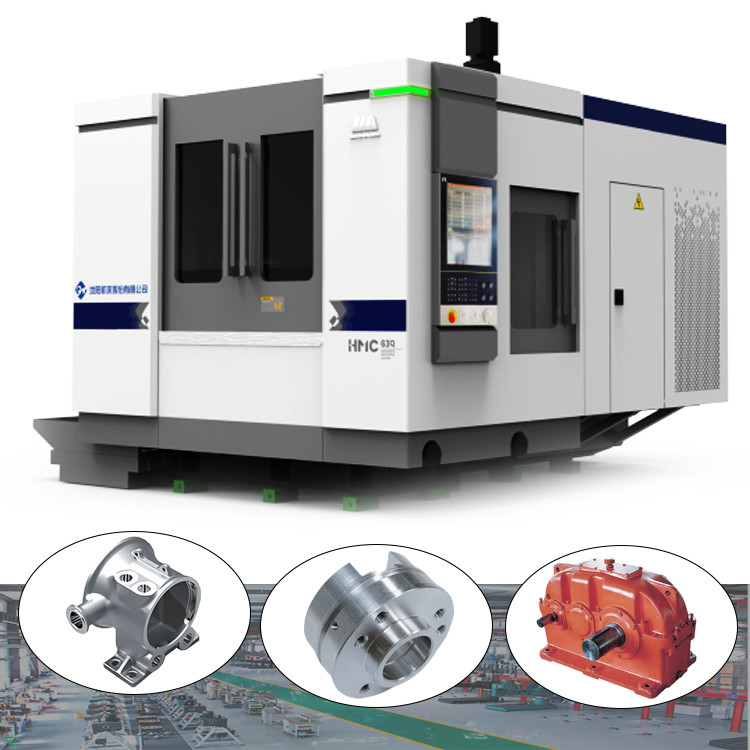

Schwere horizontale Bearbeitungszentrum HMC 100Q Drehzentrum Bearbeitungszentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Model Number: | HMC 100Q |
|---|---|---|---|
| CNC or Not: | CNC | Key word: | Heavy Duty Horizontal Machining Center |
| Max. Spindle Speed (r.p.m): | 4500 r.p.m | Travel (X Axis)(mm): | 1800 |
| Travel (Z Axis)(mm): | 1500 | Travel (Y Axis)(mm): | 1350 |
| Max. rotation diameter of workpiece: | Φ1500 | ||
| Hervorheben |
Schwere horizontale CNC-Bearbeitungsstätte,Kompaktes CNC-Drehzentrum,1800 mm Horizontales Bearbeitungszentrum |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1,Hochstabile Struktur
◆ Ein umgekehrtes, T-förmiges, integriert gegossenes Bett
◆ Die Y-Achsenmotorbasis und -Säule werden zusammengegossen
◆ thermisch symmetrische Spindel
Optimierungsstruktur für endliche Elemente und Topologie
Hochfeste integriert gegossene Betten
Y-Achsen-Motorbasis und Spalte sind zusammengegossen
mit einer Breite von mehr als 20 mm,
mit einer Breite von mehr als 20 mm
mit einer Breite von mehr als 20 mm

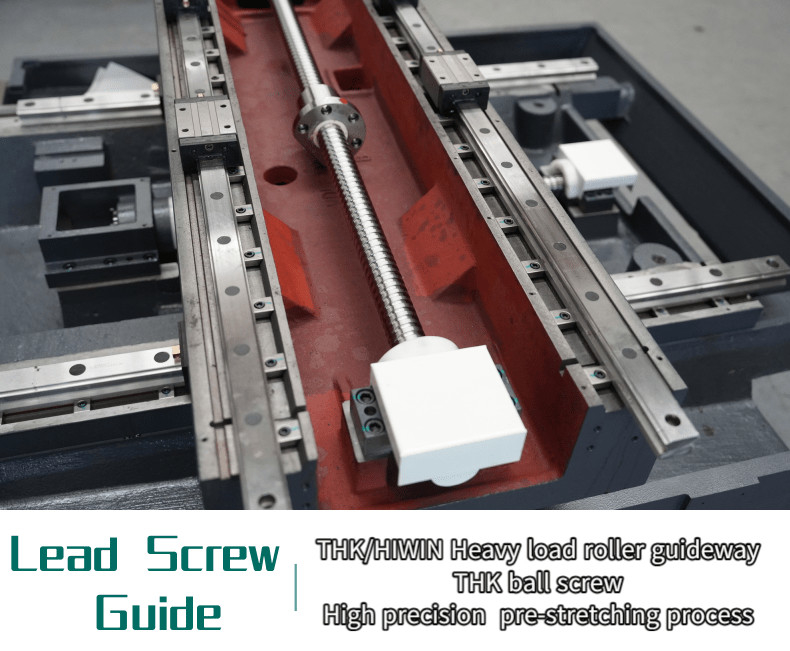

Präzisions-Kugelschraube, Vorstreckprozess wird angewendet, um den Einfluss der Schraubheizung während der Arbeit effektiv zu reduzieren, die Genauigkeit der Werkzeugmaschine zu verbessern,Verstärkte Verformungsbeständigkeit und Genauigkeitssicherung.

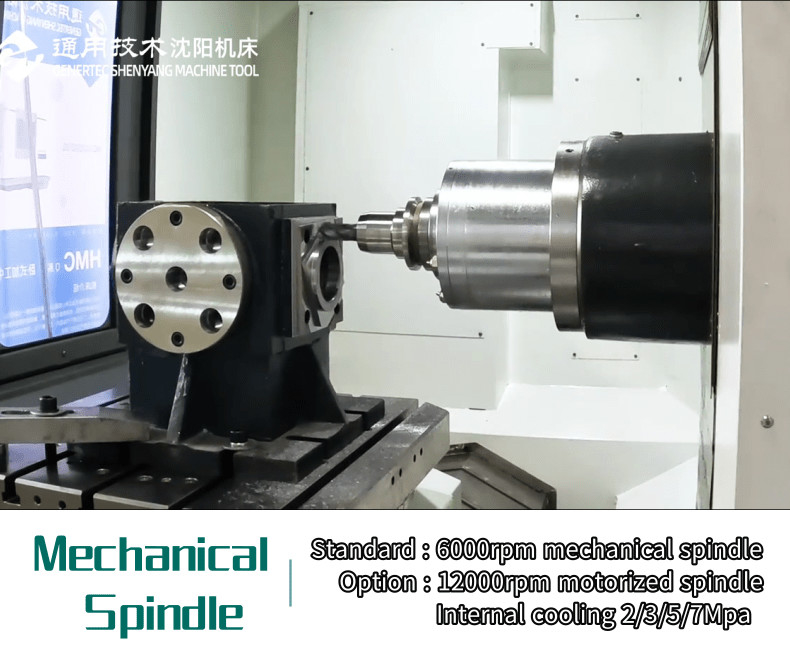

Mechanische Spindel
von der Hochgeschwindigkeitsbearbeitung bis zum schweren Schneiden
◆ Großräumige Lager, hohe Steifigkeit
| Artikel | Einheit | HMC 100Q |
| Arbeitstisch | ||
| Größe des Arbeitstisches | mm | 1000*1000 |
| Kapazität des Arbeitstisches | Weigerung | 3000 |
| Anzahl der Arbeitstische | Stück | 1(2) |
| Arbeitsbereich | ||
| X-Achsenbewegung | mm | 1800 |
| Fahrt auf der Y-Achse | mm | 1500 |
| Z-Achsenfahrt | mm | 1350 |

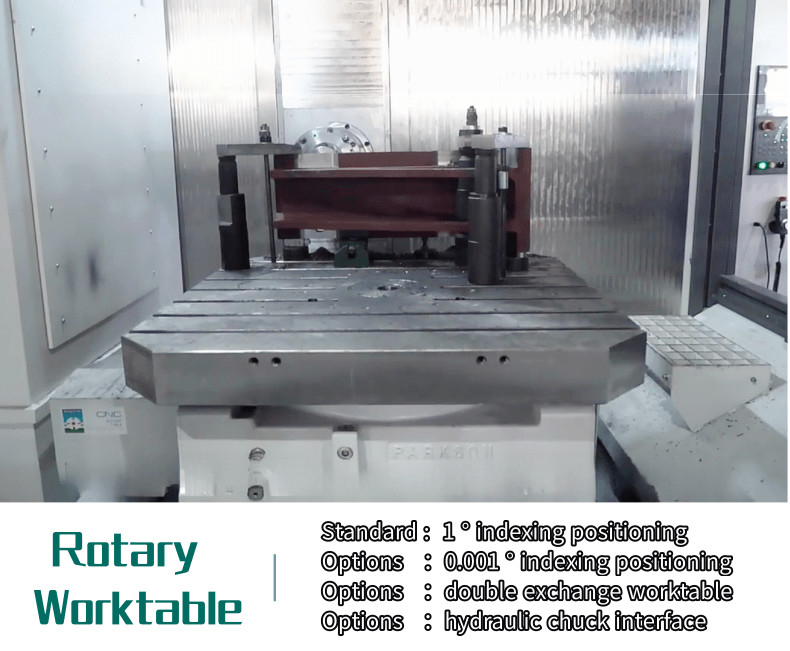

| B-Achsen-Indexing | 1° × 360 | |
| Max. Drehdurchmesser des Werkstücks | mm | Φ1500 |
| Entfernung von der Spindelnose zum Arbeitstischzentrum | mm | 1650 Max |
| Entfernung von der Spindelnose zum Arbeitstischzentrum | mm | 300 Minuten |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte | mm | 1600 Max |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte | mm | 100 Minuten |
| Spindel | ||
| Spindel-Stäbe (7: 24) | USE Gefahr für die Gesundheit | |
| Höchstgeschwindigkeit | Umdrehungen pro Minute | 4500 |
| Kraft des Spindelmotors (kontinuierlich/S2) | kW | 18.5/22 |
| Höchstes Ausgangsdrehmoment ((kontinuierlich/S2) | mm | 713/871 ((15min) |

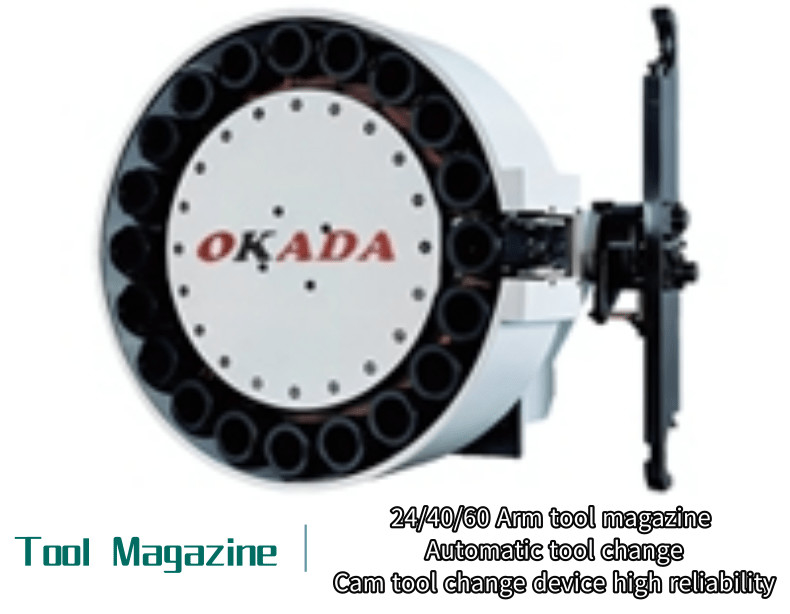

| Werkzeugmagazin | ||
| Kapazität des Werkzeugmagazins | PCS | 40 |
| Max. Werkzeuglänge | Ich weiß nicht. | 500 |
| Max. Werkzeuggewicht | Weigerung | 25 |
| Max. Werkzeugdurchmesser voll/leert | mm | Φ125/Φ250 |
| Zeit für den Werkzeugwechsel (T-T) | s | 5.5 |
| Futtermittel | ||
| Höchstgeschwindigkeit der Schnittzufuhr ((X/Y/Z) | mm/min | 1 bis 2000 |
| Schnelle Durchfahrt ((X/Y/Z) | M/min | 20 |
| Positionsgenauigkeit | ||
| Achse X/Y/Z | mm | 0.012 |
| Achse B ((1° X360) | - Ich weiß. | 10 |
| Wiederholbare Positionsgenauigkeit | ||
| Achse X/Y/Z | mm | 0.008 |
| B-Achse ((1° × 360) | - Ich weiß. | 3 |
| Gesamtgröße ((LxWxH) | mm | 6100*5000*4600 |
| Bodenfläche | mm | 6800*6000 |

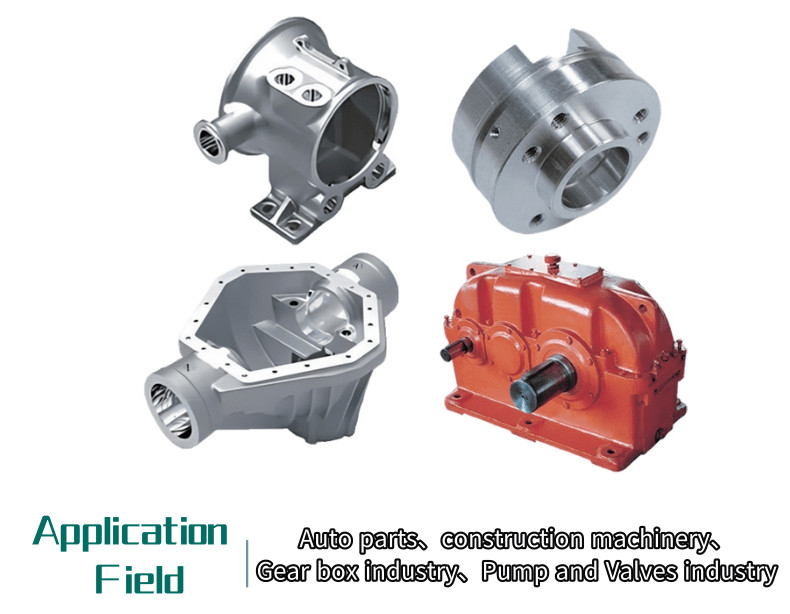

Anwendung in der Industrie:
Werkstückproben
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
