HMC80Q Metall 3-Achsen Horizontales Bearbeitungszentrum Fräsen Bohren Bohren Tapping Maschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HMC 80Q |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontale Bearbeitungsstätte |
| Max. Drehzahl der Spindel (rpm): | 6000 U / min | Fahrt (X-Achse): | 1350 |
| Fahrt (Z-Achse): | 1100 | Reise (y-Achse) (Millimeter): | 1100 |
| Max. Drehdurchmesser des Werkstücks: | Φ1350 | ||
| Hervorheben |
5-Achsen-Bearbeitungszentrum für Metallfräsen,Langeweile Tapping Horizontale Bearbeitungszentrum |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1,Hochstabile Struktur
◆ Ein umgekehrtes, T-förmiges, integriert gegossenes Bett
◆ Die Y-Achsenmotorbasis und -Säule werden zusammengegossen
◆ thermisch symmetrische Spindel
Optimierungsstruktur für endliche Elemente und Topologie
Hochfeste integriert gegossene Betten
Y-Achsen-Motorbasis und Spalte sind zusammengegossen
mit einer Breite von mehr als 20 mm,
mit einer Breite von mehr als 20 mm
mit einer Breite von mehr als 20 mm

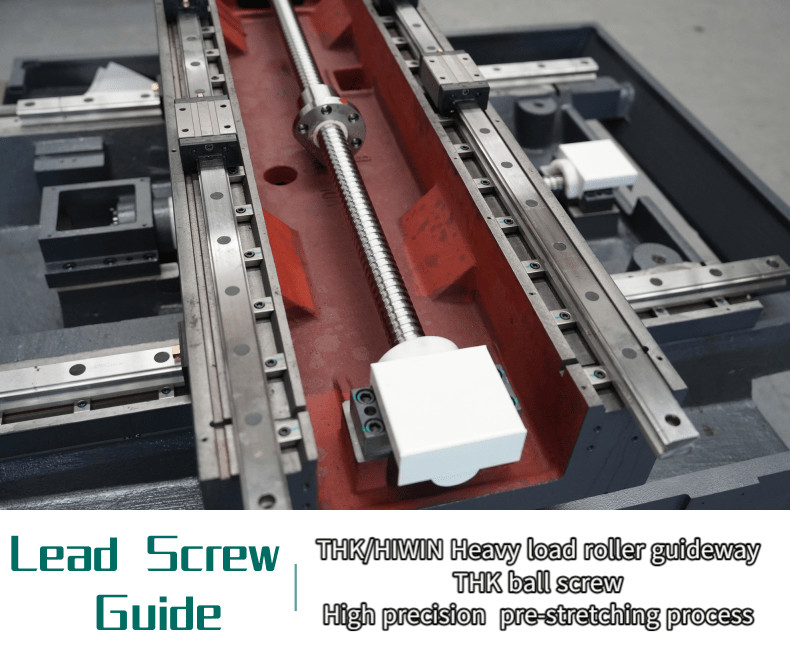

Präzisions-Kugelschraube, Vorstreckprozess wird angewendet, um den Einfluss der Schraubheizung während der Arbeit effektiv zu reduzieren, die Genauigkeit der Werkzeugmaschine zu verbessern,Verstärkte Verformungsbeständigkeit und Genauigkeitssicherung.

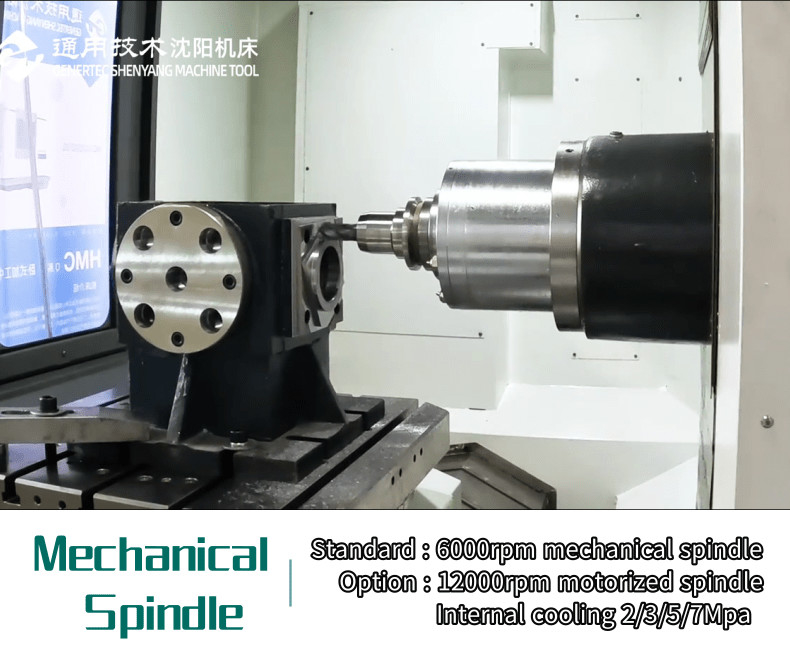

Mechanische Spindel
von der Hochgeschwindigkeitsbearbeitung bis zum schweren Schneiden
◆ Großräumige Lager, hohe Steifigkeit
| Artikel | Einheit | HMC 80Q |
| Arbeitstisch | ||
| Größe des Arbeitstisches | mm | 800*800 |
| Kapazität des Arbeitstisches | Weigerung | 2000 |
| Anzahl der Arbeitstische | Stück | 1(2) |
| Arbeitsbereich | ||
| X-Achsenbewegung | mm | 1350 |
| Fahrt auf der Y-Achse | mm | 1100 |
| Z-Achsenfahrt | mm | 1100 |

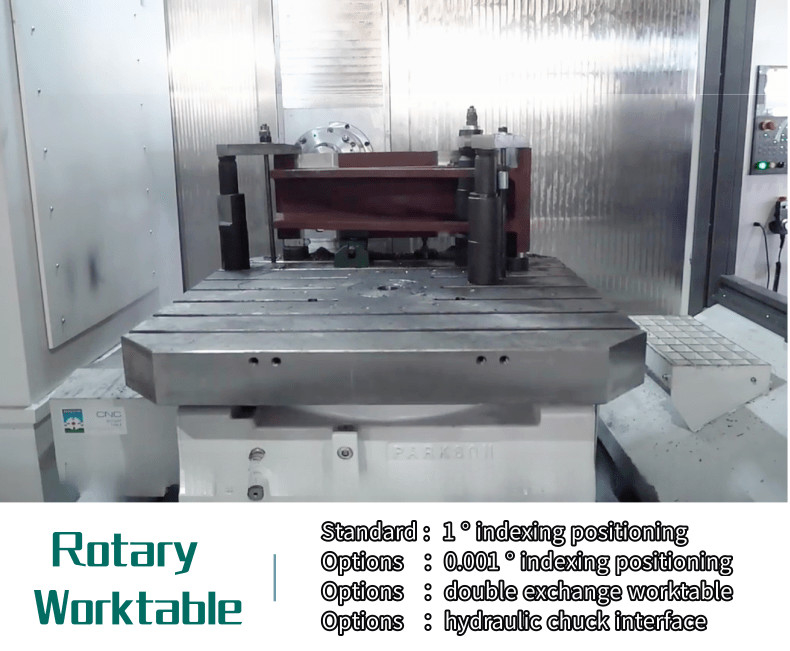

| B-Achsen-Indexing | 1° × 360 | |
| Max. Drehdurchmesser des Werkstücks | mm | Φ1350 |
| Entfernung von der Spindelnose zum Arbeitstischzentrum | mm | 1300 Max |
| Entfernung von der Spindelnose zum Arbeitstischzentrum | mm | 200 Minuten |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte | mm | 1100 Max |
| Entfernung zwischen der Spindelnoberfläche und der Arbeitsplatte | mm | 0 Minuten |
| Spindel | ||
| Spindel-Stäbe (7: 24) | USE Gefahr für die Gesundheit | |
| Höchstgeschwindigkeit | Umdrehungen pro Minute | 6000 |
| Kraft des Spindelmotors (kontinuierlich/S2) | kW | 15/18.5 |
| Höchstes Ausgangsdrehmoment ((kontinuierlich/S2) | mm | 433/713 ((15min) |

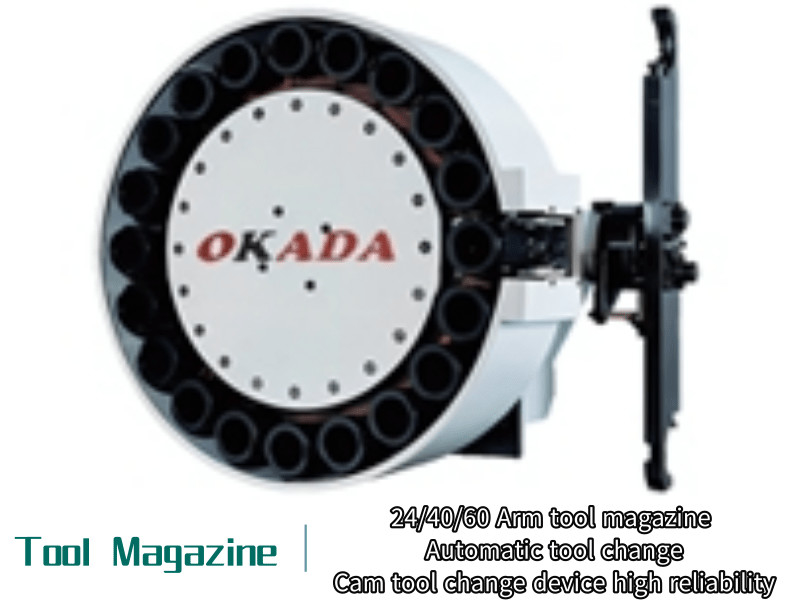

| Werkzeugmagazin | ||
| Kapazität des Werkzeugmagazins | PCS | 24 |
| Max. Werkzeuglänge | Ich weiß nicht. | 500 |
| Max. Werkzeuggewicht | Weigerung | 15 |
| Max. Werkzeugdurchmesser voll/leert | mm | Φ110/Φ220 |
| Zeit für den Werkzeugwechsel (T-T) | s | 4.3 |
| Futtermittel | ||
| Höchstgeschwindigkeit der Schnittzufuhr ((X/Y/Z) | mm/min | 1 bis 24000 |
| Schnelle Durchfahrt ((X/Y/Z) | M/min | 24 |
| Positionsgenauigkeit | ||
| Achse X/Y/Z | mm | 0.01 |
| Achse B ((1° X360) | - Ich weiß. | 10 |
| Wiederholbare Positionsgenauigkeit | ||
| Achse X/Y/Z | mm | 0.008 |
| B-Achse ((1° × 360) | - Ich weiß. | 3 |
| Gesamtgröße ((LxWxH) | mm | 4300*3400*3600 |
| Bodenfläche | mm | 5100*5000 |

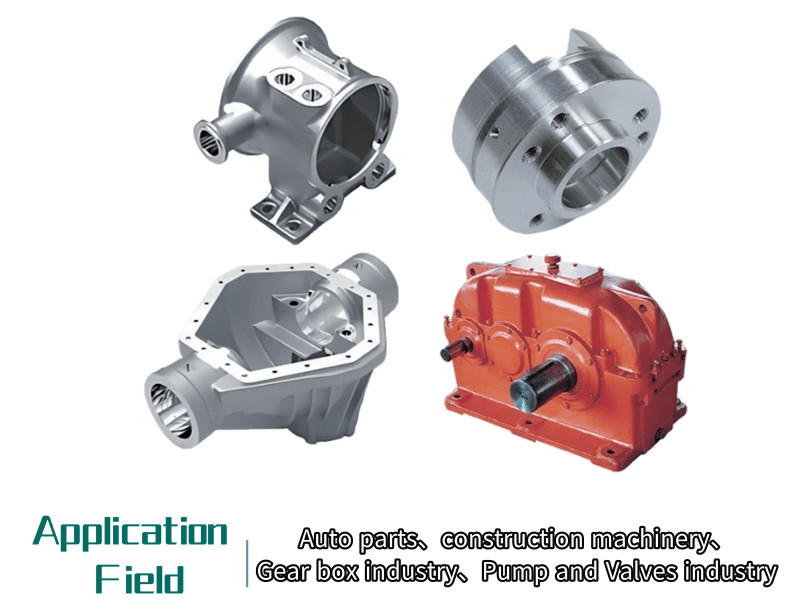

Anwendung in der Industrie:
Werkstückproben
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
