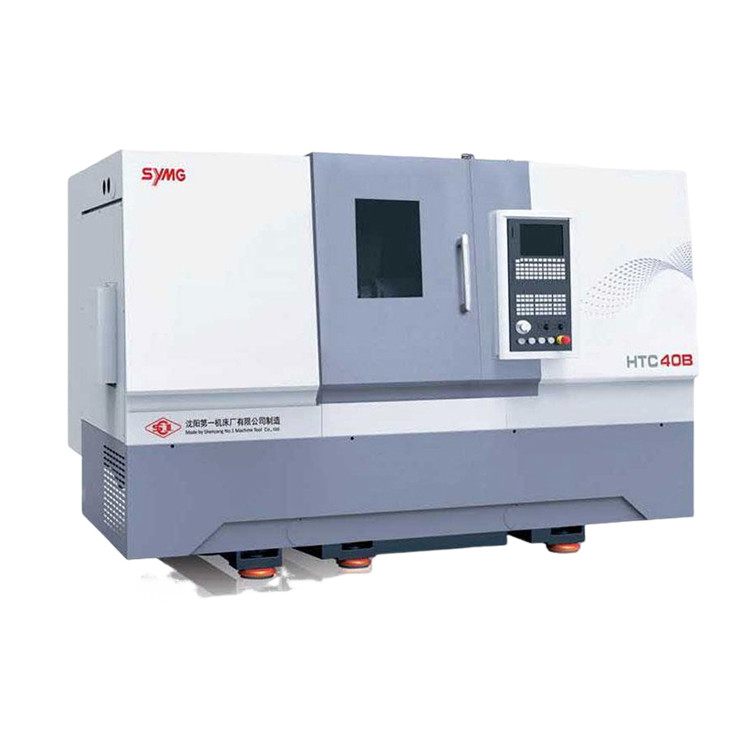

SMTCL CNC Drehmaschine HTC40 Pump Valve Industrie Verarbeitung 45 Grad Schrägbett CNC Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
HTC40B1000
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Stück pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 40B1000 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Schrägen-Bett CNC-Drehbank |
| Max. Drehlänge (mm): | 970 | Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde |
| Fahrt (X-Achse): | 200 | Fahrt (Z-Achse): | 1050 |
| Maximaler Drehdurchmesser: | Φ360 | Höchstdrehlänge: | 970 |
| Maximaler Schwung über das Bett: | Φ560 | Maximaler Schwung über die Rutsche: | Φ350 |
| Hervorheben |
45-Grad-CNC-Drehmaschine,Slant-Bett CNC-Drehmaschine,3 Achsen CNC Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
HTC 40B-SerieDie CNC-Drehmaschine mit Schrägbetten wird hauptsächlich zum Schneiden von inneren und äußeren zylindrischen Oberflächen, inneren und äußeren konischen Oberflächen mit willkürlichem Verzweigungswinkel verwendet.Komplexe rotative Innen- und Außenflächen, und zylindrische und konische Fäden von Wellen- oder Scheibenbauteilen, und kann für Rillen, Bohren, Reaming, Reaming und Bohrverarbeitung verwendet werden.
Eigenschaften des Produkts:
1Erhöhen Spindel Drehmoment, erhöhen Lager Spezifikation, bieten mehr Leistung und Steifigkeit, A2-8 Spindel
2,HTC40B übernimmt eine 45°-Optimierung der Rippen, die einen besseren Effekt und eine höhere Steifigkeit bietet.
3"Sichern Sie sich, dass die Schneidflüssigkeit nicht ausfließt, und die Eisenspäne sind leichter zu sammeln.
4Der HTC40B ist mit integrierter Schiebeleitung, Teleskophüllen, manueller Verriegelung und guter Steifigkeit ausgestattet.
Einzelheiten des Produkts:
mit einer Breite von nicht mehr als 20 mm
Das Produkt erhöht das Drehmoment und verbessert die Lagerspezifikation, um mehr Kraft und Steifigkeit zu gewährleisten.

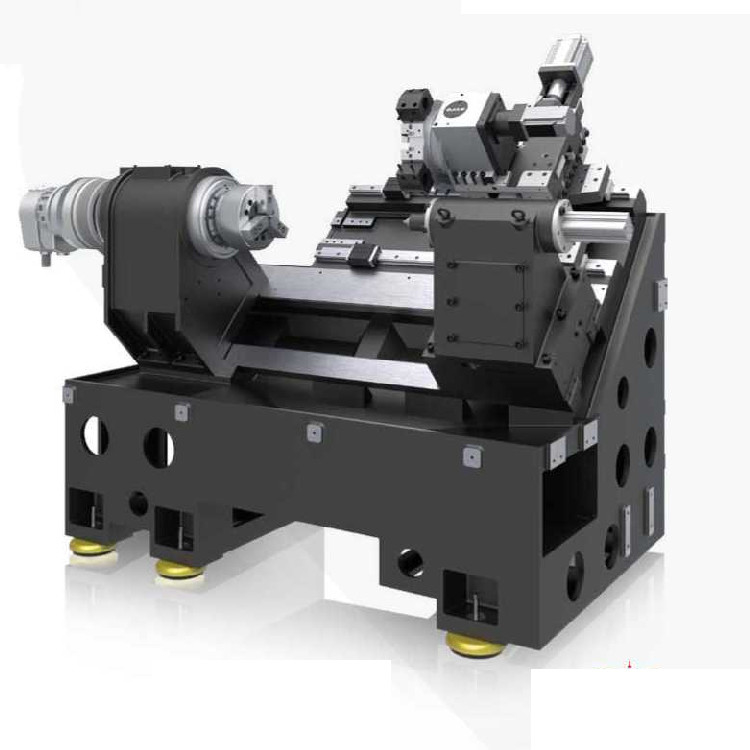

Gesamtwerkzeugkörper der NeigmaschineHTC40P hat ein rippenförmiges Design, das den Gesamtkörper um 45° optimiert, und eine bessere Krafttragende Stabilität während des Schneidens.und verfügt über hohe Festigkeit und gute Stoßdämpfung.
Auslöschgehärteter Schiebeleitrohr Die Führungsschiene ist vollständig mit einer schieben Führungsschiene ausgestattet, deren Breite 110 mm beträgt und deren Spannweite 380 mm beträgt, wodurch die Maschinenpräzision und die Steifigkeit erhöht werden.

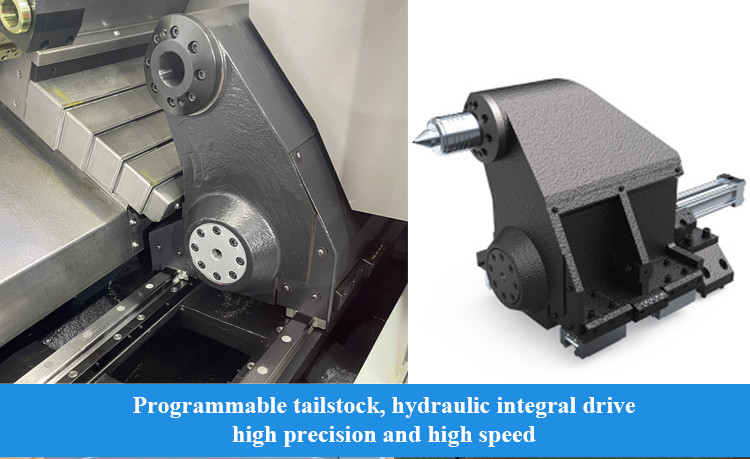

Rückenstock der Führungsschiene
Der Heckstock des HTC40P ist mit einer mit dem Werkzeugkörper, dem Teleskophüllen und der manuellen Verriegelung integrierten Gleitleitbahn konfiguriert und weist eine gute Steifigkeit auf.
Servo-Werkzeugpfosten
Der Turm hat einen Servo-Antrieb und ein hydraulisches Sperrmodus. Der Werkzeugpfosten verfügt über Stille, hohe Geschwindigkeit, großes Drehmoment und schnelles Werkzeugwechsel.
Zwei-Achsen-Zufuhr
Die X- und Z-Achsen sind mit einem Servomotor ausgerüstet, und die direkte Kopplung mit der Kugelschraube erfolgt durch eine elastische Wellenkopplung, wodurch die Benutzer eine gute Bearbeitungsgenauigkeit und eine stabile Bearbeitungsleistung erzielen.
Produktparameter:
|
Artikel 2
|
Einheit
|
HTC40B/500
|
HTC40B/1000
|
|
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
Φ600
|
Φ560
|
|
|
Maximale Schneidlänge
|
mm
|
500
|
970
|
|
|
Maximaler Schnittdurchmesser
|
mm
|
400
|
400
|
|
|
Maximaler Schwingendurchmesser auf der Rutsche
|
mm
|
Φ320
|
Φ350
|
|
|
Spindelnase
|
mm
|
A2 bis 8
|
A2 bis 8
|
|
|
Durchmesser des Spindellochs
|
mm
|
Φ80
|
Φ80
|
|
|
Durchmesser des Durchmesserbars
|
mm
|
Φ65
|
Φ65
|
|
|
Drehzahlbereich der Spindel
|
r/min
|
50 bis 3500
|
50 bis 4000
|
|
|
Maximales Ausgangsdrehmoment der Spindel
|
Nm
|
245
|
177
|
|
|
Hauptmotor
|
KW
|
Die Bibel, 15/11
|
Die Bibel, 15/11
|
|
|

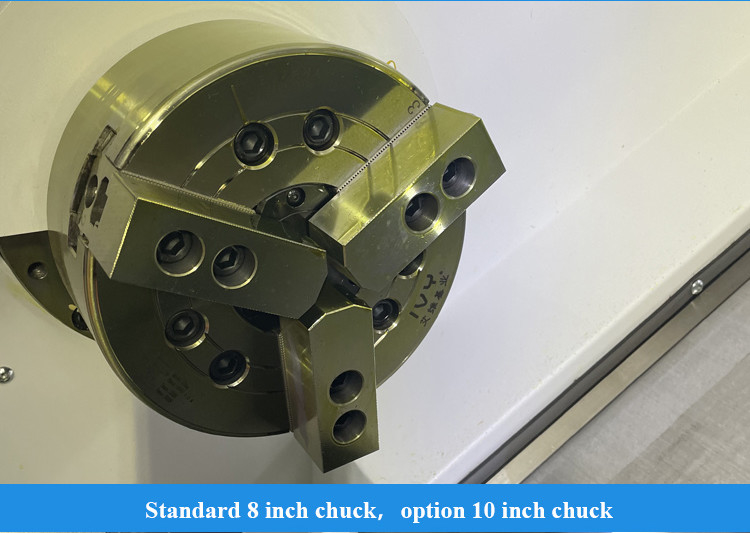

Durchmesser der Schachtel
|
Zoll
|
10' 10'
|
8'
|
|
|
Schnelle Geschwindigkeit auf der X-Achse
|
m/min
|
30
|
30
|
|
|
Schnelle Geschwindigkeit der Z-Achse
|
m/min
|
30
|
30
|
|
|
Fahrt auf der X-Achse
|
mm
|
200
|
200
|
|
|
Fahrt auf der Z-Achse
|
mm
|
550
|
1050
|
|
|
Schlaganfall
|
mm
|
100
|
100
|
|
|
Schwanzspindel Spindel
|
Mohs
|
5#
|
4#
|
|
|
Standardformular für Werkzeughalter
|
mm
|
Horizontale 8-Station
|
Horizontale 8-Station
|
|
|
Außenmesser
|
mm
|
25 × 25
|
25 × 25
|
|
|
Durchmesser der Bohrstange
|
mm
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
|
|
Gewichtskapazität (Typ der Scheibe)
|
Weigerung
|
200
|
200
|
|
|
Gewichtskapazität ((Achsteile)
|
Weigerung
|
500
|
500
|
|
|
Maschinengewicht
|
Weigerung
|
4200
|
4650
|
|
|
Aussehen der Werkzeugmaschine
|
Länge × Breite × Höhe
|
2700 × 1900 × 2100
|
3570 × 1860 × 1850
|
|
Anwendung in der Industrie:
Werkstückproben
1Außenkugelkäfig, Innenkugelkäfig, Rotorachse, Differentialgehäuse
2- Zahnwelle, Nockenwelle, Turbolader-Rotorwelle, Halbwelle,
3- Plattenwalze, Kolbenstange, Querwelle, Lenkschale.
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
Ausstellung:
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
