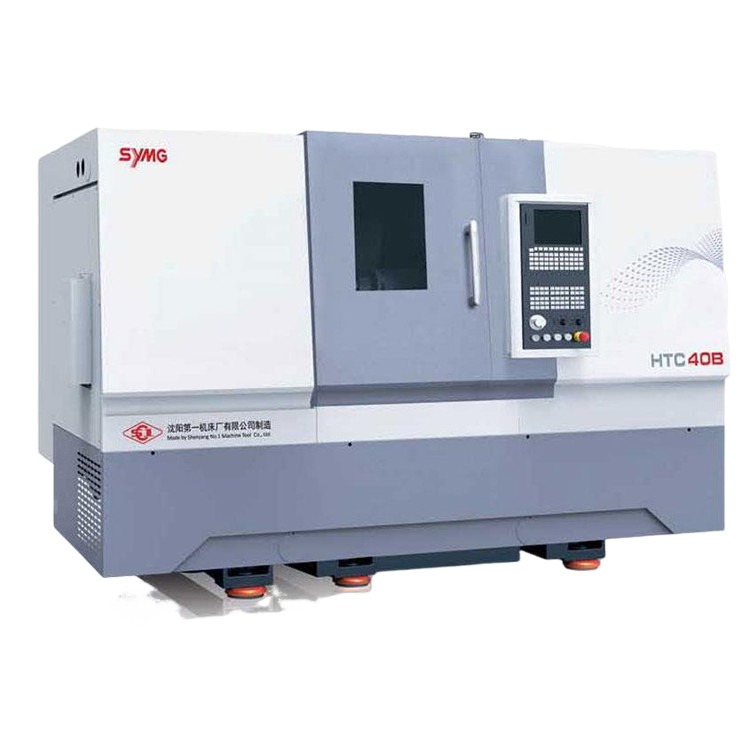

SMTCL Schrägbett-CNC-Drehmaschine HTC40B Metall-CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 40B500 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Schrägen-Bett CNC-Drehbank |
| Max. Drehlänge (mm): | 500 | Max. Drehzahl der Spindel (rpm): | 3500 r.p.m |
| Fahrt (X-Achse): | 200 | Fahrt (Z-Achse): | 550 |
| Maximaler Drehdurchmesser: | Φ400 | Höchstdrehlänge: | 500 |
| Maximaler Schwung über das Bett: | Φ600 | Maximaler Schwung über die Rutsche: | Φ320 |
| Hervorheben |
Slant Bed CNC Drehmaschine HTC40B500 Bearbeitungszentrum,CNC-Fräsmaschine für Metalldrehmaschinen,Schrägen-Bett CNC-Drehbank |
||
Beschreibung des Produkts
Produktbeschreibung:
HTC 40B SerieDie Drehmaschine mit schrägem Bett vom Typ CNC wird hauptsächlich zum Schneiden von inneren und äußeren zylindrischen Oberflächen, inneren und äußeren konischen Oberflächen mit beliebigem Konuswinkel, komplexen rotierenden inneren und äußeren Oberflächen sowie zylindrischen und konischen Gewinden von wellenförmigen oder scheibenförmigen Teilen verwendet und kann zum Nuten, Bohren, Reiben, Aufreiben und Bohren verwendet werden.
Produktmerkmale:

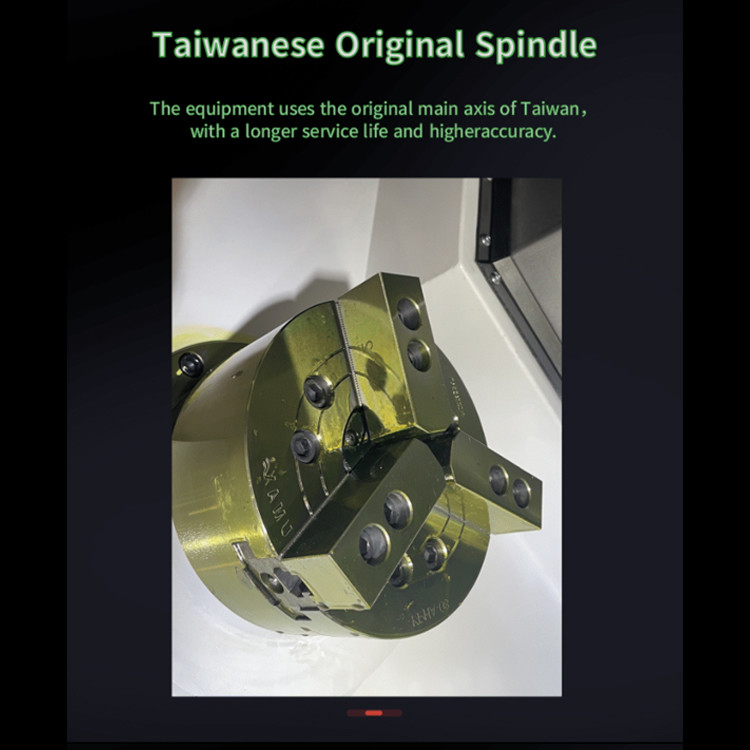

1, Erhöhen Sie das Spindeldrehmoment, erhöhen Sie die Lagerspezifikation, bieten Sie mehr Leistung und Steifigkeit, A2-8 Spindel

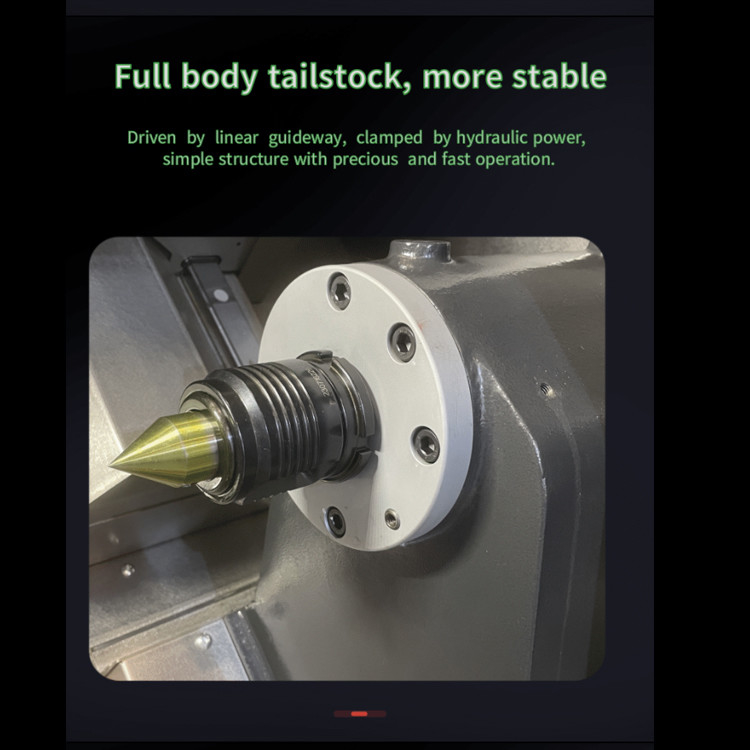

teleskopische Hülse, manuelle Verriegelung, gute Steifigkeit.
|
Artikel
|
Einheit
|
HTC40B/500
|
HTC40B/1000
|
|
|
Maximaler Schwingdurchmesser über dem Bett
|
mm
|
Φ600
|
Φ560
|
|
|
Maximale Schnittlänge
|
mm
|
500
|
970
|
|
|
Maximaler Schneiddurchmesser
|
mm
|
400
|
400
|
|
|
Maximaler Schwingdurchmesser auf dem Schlitten
|
mm
|
Φ320
|
Φ350
|
|
|
Spindelnase
|
mm
|
A2-8
|
A2-8
|
|
|
Spindellochdurchmesser
|
mm
|
Φ80
|
Φ80
|
|
|
Durchmesser der maximalen Durchgangsstange
|
mm
|
Φ65
|
Φ65
|
|
|
Spindeldrehzahlbereich
|
U/min
|
50-3500
|
50-4000
|
|
|
Maximales Spindelausgangsdrehmoment
|
Nm
|
245
|
177
|
|
|
Hauptmotor
|
KW
|
15/11
|
15/11
|
|
|
Futterdurchmesser
|
Zoll
|
10'' 10''
|
8''
|
|
|
Eilgang der X-Achse
|
m/min
|
30
|
30
|
|
|
Eilgang der Z-Achse
|
m/min
|
30
|
30
|
|
|
X-Achsen-Verfahrweg
|
mm
|
200
|
200
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
550
|
1050
|
|
|
Reitstockhub
|
mm
|
100
|
100
|
|
|
Reitstockspindelkonuskonus
|
Mohs
|
5#
|
4#
|
|
|

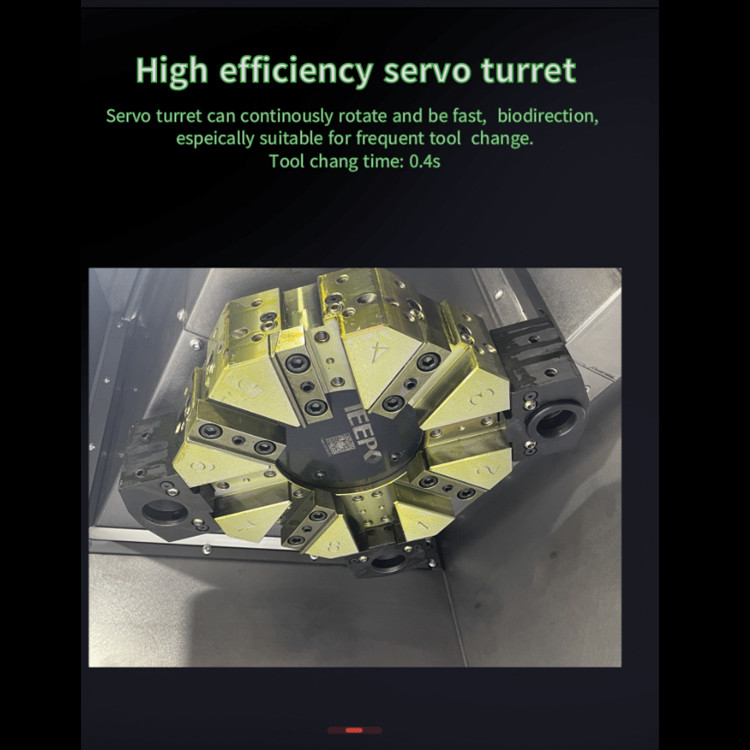

Standard-Werkzeughalterform
|
mm
|
Horizontal 8 Stationen
|
Horizontal 8 Stationen
|
|
|
Außenmesser
|
mm
|
25×25
|
25×25
|
|
|
Bohrungsstangendurchmesser
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Gewichtskapazität (Scheibentyp)
|
kg
|
200
|
200
|
|
|
Gewichtskapazität (Wellenteile)
|
kg
|
500
|
500
|
|
|
Maschinengewicht
|
kg
|
4200
|
4650
|
|
|
Erscheinungsbild der Werkzeugmaschine
|
Länge × Breite × Höhe
|
2700×1900×2100
|
3570×1860×1850
|
|
Industrieanwendung:
Werkstückmuster
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
ab dem Datum des Frachtbriefs der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
