SMTCL Schrägbett-CNC-Drehmaschine HTC40B Metall-CNC-Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
HTC40B
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Stück pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 40B500 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Schrägen-Bett CNC-Drehbank |
| Max. Drehlänge (mm): | 500 | Max. Drehzahl der Spindel (rpm): | 3500 r.p.m |
| Fahrt (X-Achse): | 200 | Fahrt (Z-Achse): | 550 |
| Maximaler Drehdurchmesser: | Φ400 | Höchstdrehlänge: | 500 |
| Maximaler Schwung über das Bett: | Φ600 | Maximaler Schwung über die Rutsche: | Φ320 |
| Hervorheben |
Slant Bed CNC Drehmaschine HTC40B500 Bearbeitungszentrum,CNC-Fräsmaschine für Metalldrehmaschinen,Schrägen-Bett CNC-Drehbank |
||
Beschreibung des Produkts
Produktbeschreibung:
HTC 40B SerieDie Drehmaschine mit schrägem Bett vom Typ CNC wird hauptsächlich zum Schneiden von inneren und äußeren zylindrischen Oberflächen, inneren und äußeren konischen Oberflächen mit beliebigem Konuswinkel, komplexen rotierenden inneren und äußeren Oberflächen sowie zylindrischen und konischen Gewinden von wellenförmigen oder scheibenförmigen Teilen verwendet und kann zum Nuten, Bohren, Reiben, Aufreiben und Bohren verwendet werden.
Produktmerkmale:
1, Erhöhen Sie das Spindeldrehmoment, erhöhen Sie die Lagerspezifikation, bieten Sie mehr Leistung und Steifigkeit, A2-8 Spindel
2, HTC40B verwendet ein optimiertes Rippendesign mit 45° Gesamtbett, was einen besseren Spanabtragseffekt und eine höhere Steifigkeit mit sich bringt
3, Stellen Sie sicher, dass die Kühlflüssigkeit nicht ausläuft und die Eisenspäne leichter gesammelt werden können.
4, Der Reitstock des HTC40B ist mit einer bettintegrierten Gleitführung ausgestattet,
teleskopische Hülse, manuelle Verriegelung, gute Steifigkeit.
teleskopische Hülse, manuelle Verriegelung, gute Steifigkeit.
Produktdetails:

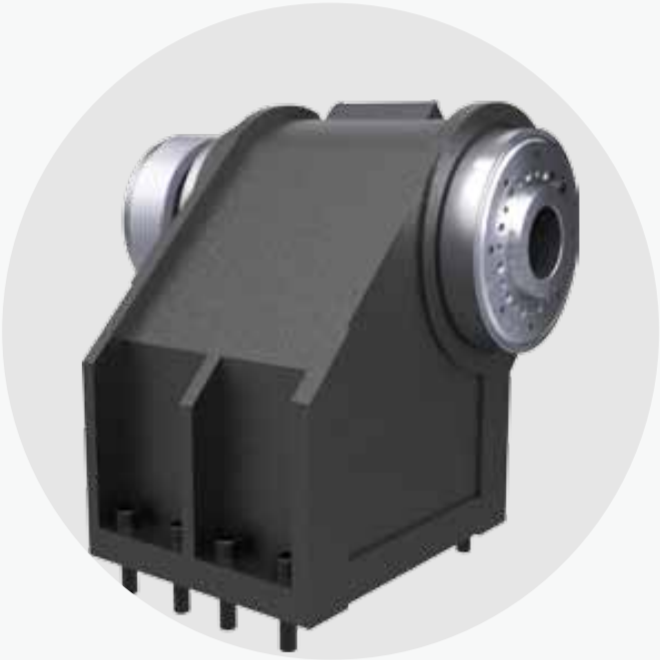

Integrierte hochsteife Spindel
Das Produkt erhöht das Spindeldrehmoment und verbessert die Lagerspezifikation, um mehr Leistung und Steifigkeit zu bieten. A2-8 Spindel ist Standardkonfiguration und A2-11 Spindel ist optional.
Gesamtneigung der WerkzeugmaschinengrundkörperHTC40P verwendet ein rippenförmiges Design mit 45° Gesamtkarosserieoptimierung und zeichnet sich durch eine bessere Belastungsstabilität beim Schneiden aus. Das Bettmaterial verwendet hochdichtes Gusseisen und zeichnet sich durch hohe Festigkeit und gute Stoßdämpfung aus.
Härtungsgehärtete Gleitführungsschiene Die Führungsschiene verwendet vollständig eine härtungsgehärtete Gleitführungsschiene, die Führungsschienenbreite erreicht 110 mm und die Führungsschienenspannweite erreicht 380 mm, was eine höhere Bearbeitungsgenauigkeit und höhere Steifigkeit mit sich bringt.
Führungsschiene Reitstock
Der Reitstock des HTC40P ist mit einer Gleitführungsschiene ausgestattet, die in den Werkzeugmaschinengrundkörper integriert ist, einer Teleskophülse und einer manuellen Verriegelung und zeichnet sich durch gute Steifigkeit aus.
Servo-Werkzeugrevolver
Der Revolver verwendet einen Servoantrieb mit hydraulischer Verriegelung, und der Werkzeugrevolver zeichnet sich durch Geräuschlosigkeit, hohe Geschwindigkeit, großes Drehmoment und schnellen Werkzeugwechsel aus.
2-Achsen-Vorschub
X-Achse und Z-Achse verwenden Servomotor zum Antrieb, und eine direkte Kopplung mit der Kugelumlaufspindel wird durch eine elastische Wellenkupplung realisiert, so dass die Benutzer eine gute Bearbeitungsgenauigkeit und eine stabile Bearbeitungsleistung erhalten.
Produktparameter:
|
Artikel
|
Einheit
|
HTC40B/500
|
HTC40B/1000
|
|
|
Maximaler Schwingdurchmesser über dem Bett
|
mm
|
Φ600
|
Φ560
|
|
|
Maximale Schnittlänge
|
mm
|
500
|
970
|
|
|
Maximaler Schneiddurchmesser
|
mm
|
400
|
400
|
|
|
Maximaler Schwingdurchmesser auf dem Schlitten
|
mm
|
Φ320
|
Φ350
|
|
|
Spindelnase
|
mm
|
A2-8
|
A2-8
|
|
|
Spindellochdurchmesser
|
mm
|
Φ80
|
Φ80
|
|
|
Durchmesser der maximalen Durchgangsstange
|
mm
|
Φ65
|
Φ65
|
|
|
Spindeldrehzahlbereich
|
U/min
|
50-3500
|
50-4000
|
|
|
Maximales Spindelausgangsdrehmoment
|
Nm
|
245
|
177
|
|
|
Hauptmotor
|
KW
|
15/11
|
15/11
|
|
|
Futterdurchmesser
|
Zoll
|
10'' 10''
|
8''
|
|
|
Eilgang der X-Achse
|
m/min
|
30
|
30
|
|
|
Eilgang der Z-Achse
|
m/min
|
30
|
30
|
|
|
X-Achsen-Verfahrweg
|
mm
|
200
|
200
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
550
|
1050
|
|
|
Reitstockhub
|
mm
|
100
|
100
|
|
|
Reitstockspindelkonuskonus
|
Mohs
|
5#
|
4#
|
|
|
Standard-Werkzeughalterform
|
mm
|
Horizontal 8 Stationen
|
Horizontal 8 Stationen
|
|
|
Außenmesser
|
mm
|
25×25
|
25×25
|
|
|
Bohrungsstangendurchmesser
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Gewichtskapazität (Scheibentyp)
|
kg
|
200
|
200
|
|
|
Gewichtskapazität (Wellenteile)
|
kg
|
500
|
500
|
|
|
Maschinengewicht
|
kg
|
4200
|
4650
|
|
|
Erscheinungsbild der Werkzeugmaschine
|
Länge × Breite × Höhe
|
2700×1900×2100
|
3570×1860×1850
|
|
Industrieanwendung:
Werkstückmuster
1. Äußeres Kugelgelenk, inneres Kugelgelenk, Rotorwelle, Differentialgehäuse,
2. Zahnwelle, Nockenwelle, Turbolader-Rotorwelle, Halbwelle,
3. Plattenrolle, Kolbenstange, Kreuzwelle, Lenkwelle.
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
Warum uns wählen:
◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte hat das internationale Spitzenniveau erreicht.
Unsere Fabrik hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen. Hier wurden die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine geboren. Sie waren einer der Marktführer der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gestellt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
Ausstellung:
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
Q3. Können Sie eine kundenspezifische Maschine oder SPM (Sondermaschine) anbieten?
Ja, wir bieten unseren Kunden Smart-CNC-Lösungen, um die Effizienz zu steigern.
Q4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.
ab dem Datum des Frachtbriefs der Maschine.
Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.
Q8: Was sind die Zahlungsbedingungen?
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv auf Sicht
Produkt-Highlights
Produktbeschreibung: HTC 40B SerieDie Drehmaschine mit schrägem Bett vom Typ CNC wird hauptsächlich zum Schneiden von inneren und äußeren zylindrischen Oberflächen, inneren und äußeren konischen Oberflächen mit beliebigem Konuswinkel, komplexen rotierenden inneren und äußeren Oberflächen sowie ...
