Slant Bed CNC Metalldrehzentrum HTC63n Fanuc Schwerlast-horizontale CNC-Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
HTC 63n
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Sätze pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 63n |
|---|---|---|---|
| CNC-Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Dreh in der Mitte, schräges Drehwerk. | Anwendung: | Mehrzweck-Metallbearbeitung |
| Max. Schwingen über das Bett: | Φ820 | Maximumschnittdurchmesser: | Φ3000 |
| max. Schnittlänge: | 1000/1500/2000/3000 | Spindelbohrungsdurchmesser: | Φ100 |
| Hervorheben |
HTC63n Horizontale Schrägmaschine,Slant Bed CNC-Metalldrehzentrum,Schwere horizontale CNC-Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:

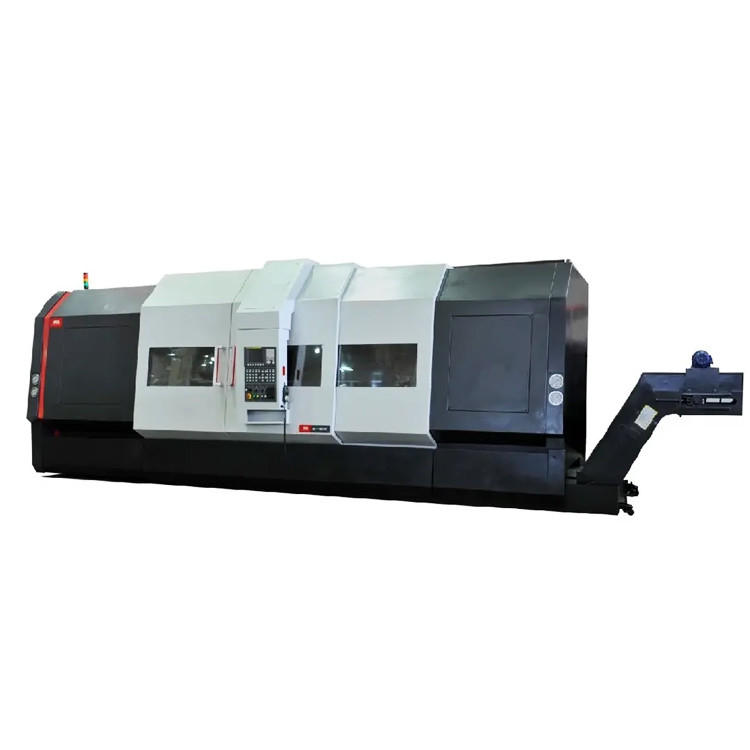

Slantbett CNC-Drehmaschine HTC63n-Serie Drehzentrum Vollfunktion CNC-Drehmaschine

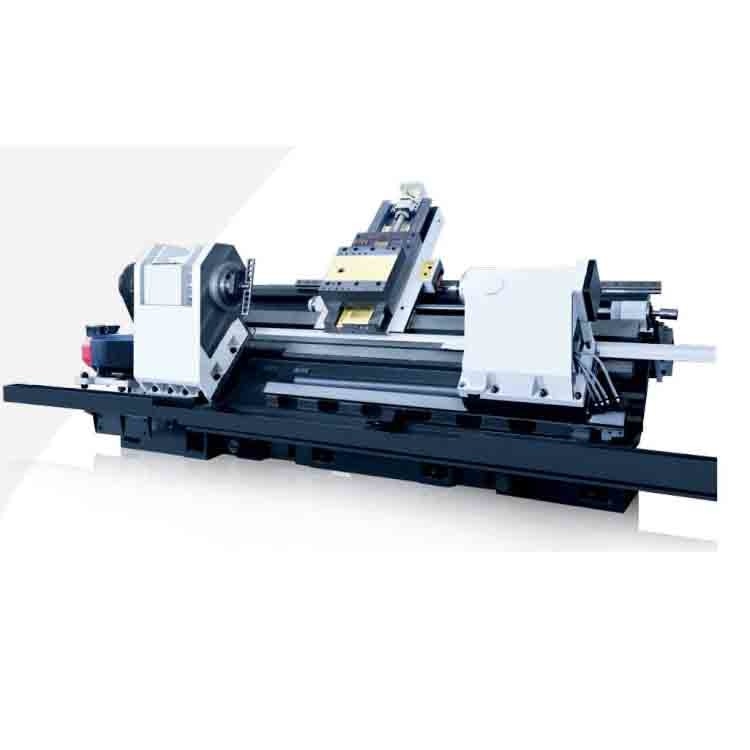

Horizontale CNC-Drehmaschine der Baureihe HTC63n mit 45° integriertem Neigungsbett, Gießverfahren mit Harzsand, angemessene innere Rippenstruktur, breite Führungsfläche, hohe Gesamtsteifigkeit des Bettes,mit einer guten Torsionsleistung, Vorteile der glatten Chipentfernung
Eigenschaften des Produkts:
A:Hohe Steifigkeit
Es verwendet 45° und 75° hochsteifes integriertes geneigtes Bett, und alle Gießwerke sind durch Endelement optimiert
Das Verfahren, das Vibrationen während des Maschinenbetriebs und des Schneidens effektiv eliminiert, die Zuverlässigkeit erhöht und leicht zu
die Qualität der Verarbeitung aufrechtzuerhalten, so dass die Kunden eine dauerhafte und stabile Verarbeitungsqualität erzielen können.
Das Verfahren, das Vibrationen während des Maschinenbetriebs und des Schneidens effektiv eliminiert, die Zuverlässigkeit erhöht und leicht zu
die Qualität der Verarbeitung aufrechtzuerhalten, so dass die Kunden eine dauerhafte und stabile Verarbeitungsqualität erzielen können.
B:hohe Präzision
Alle Teile der Werkzeugmaschine nehmen Präzisionsschleifteile von bekannten Herstellern im In- und Ausland an.Die fortschrittliche Struktur und die perfekten Prozessmaßnahmen machen die Gesamtgestaltung kompakter, harmonisch und mit guter Steifigkeit, so daß die Werkzeugmaschine eine hohe Bearbeitungsgenauigkeit und langfristige Genauigkeitssicherung aufweist.
C: Angenehm
Optionales Werkzeugmaschinenwerkzeug mit 75° Neigung des Gesamtschlafbettes, mit einem vertikalen und horizontalen Mittelrahmen ausgestattet, wobei die Mitte der Spindel dem Bediener näher liegt,mit einer Breite von mehr als 20 mm,.
D:Rich-Konfiguration
Die Maschine kann mit verschiedenen Modulen konfiguriert werden, um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden.mit reichhaltiger Konfiguration und hohen Kostenleistung.
Produktparameter:
|
Artikel 1
|
Einheit
|
HTC63n-Serie
|
|
Max. Schwenken Sie sich übers Bett.
|
mm
|
Für den Fall, dass ein Fahrzeug mit einem Fahrzeugverbindungsbereich von mehr als 20 km/h verbaut wird, ist der Fahrzeugverbindungsbereich von mehr als 20 km/h zu begrenzen.
|
|
Max. Schwenken Sie über den Wagen.
|
mm
|
Φ630
|
|
Maximaler Schnittdurchmesser (Scheibe/Welle)
|
mm
|
Φ750/Φ630
|
|
Max. Schneidlänge
|
mm
|
1000/1500/2000/3000
|
|
Durchmesser der Spindelbohrung
|
mm
|
Φ130
|
|
Form der Spindelnase
|
|
A2-11
|
|
Max. Durchmesser durch die Stange
|
mm
|
Φ85 (mit hydraulischem Hohlschlauch)
|
|
Hauptmotorleistung (kontinuierlich / 30min)
|
kW
|
22/30
|
|
Bereich der Spindeldrehzahl / Max. Ausgangsdrehmoment
|
r/min
|
(Mechanische 2 Schritte) 20~2000 / 950
|
|
Durchmesser der Schachtel
|
Zoll
|
15 ¢
|
|
Max. Fahrt der X-Achse
|
mm
|
410
|
|
Max. Fahrt der Z-Achse
|
mm
|
1050/1550/2050/3050
|
|
Schnelle Drehzahl (X-Achse)
|
m/min
|
12/12/12
|
|
Schnelle Drehzahl (Z-Achse)
|
m/min
|
15.12.12
|
|

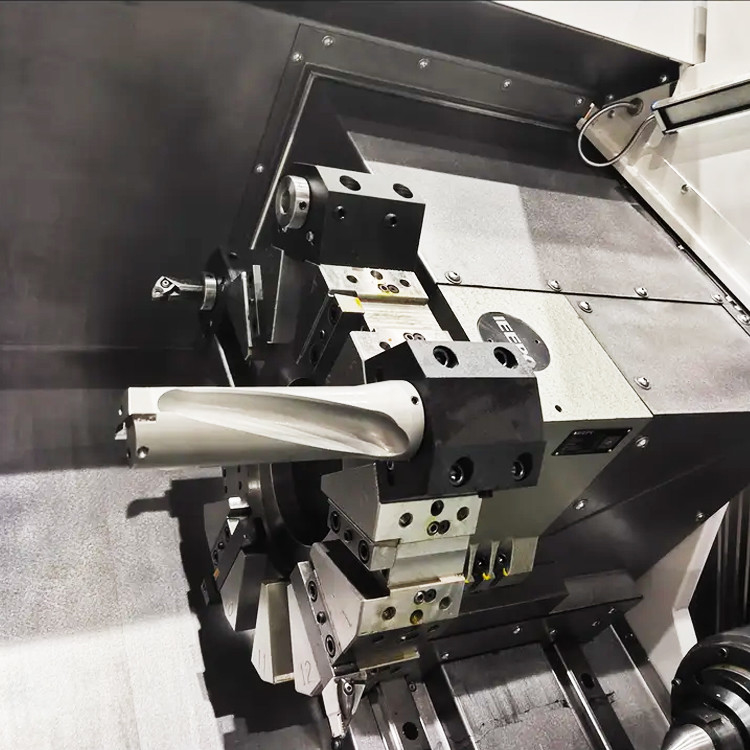

Form des Werkzeugsturms
|
|
Horizontale 12-Positions-Turm
|
|
Größe der Werkzeughalte
|
mm
|
32X32
|
|
Durchmesser des Bohrwerkzeugs
|
mm
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
|
Positionierungsgenauigkeit (X-Achse)
|
mm
|
0.013
|
|
Positionierungsgenauigkeit (Z-Achse)
|
mm
|
0.020/0.026/0.035/0.040
|
|
Neupositionierungsgenauigkeit ((X-Achse)
|
mm
|
0.006
|
|
Nachbestimmungsgenauigkeit ((Z-Achse)
|
mm
|
0- Ich bin nicht derjenige.016
|
|
Bearbeitungsgenauigkeit
|
|
IT6
|
|
Max. Gewicht des Scheibenarbeitsstücks
|
Weigerung
|
500
|
|
Max. Gewicht des Werkstücks der Welle
|
Weigerung
|
2000
|
|
Maschinengewicht
|
Weigerung
|
Für den Fall, dass die Angabe nicht erfüllt ist,
|
|
Gesamtmaße der Maschine (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|

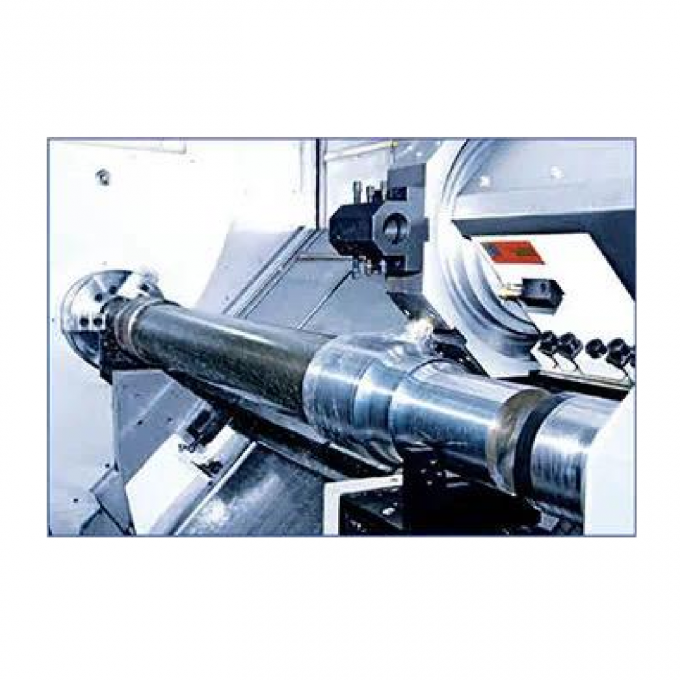

Anwendung in der Industrie:
Werkstücksbeispiel: Führungshülle
Verarbeitungsmodell: HTC50t Werkstückmaterial: 27SiMn Liniengeschwindigkeit: 120-180m/min Zuführgeschwindigkeit: 0,1-8mm/r (einschließlich Gewinde) Verarbeitungswirksamkeit: 26 Minuten
Werkstücksbeispiel: mittlerer 500-Zylinder
Verarbeitungsmodell: HTC63350t Werkstückmaterial: 27SiMn Liniengeschwindigkeit: 120-180m/min Zuführgeschwindigkeit: 02-10mm/r (einschließlich Gewinde) Verarbeitungswirksamkeit: 75 Minuten
Werkstücksbeispiel: Antriebsachse
Verarbeitungsmodell: CQ850n Werkstückmaterial: 40Cr Liniengeschwindigkeit: 150-180m/min Zuführgeschwindigkeit: 0,1-0,3mm/r Verarbeitungswirksamkeit: 12 Minuten
Werkstückbeispiel: RE2B-Achse
Verarbeitungsmodell: HTC63n (doppeltes Turm) Werkstückmaterial: 35CrMo Lineargeschwindigkeit: 150-260m/min Zuführgeschwindigkeit: 0,2-0,5mm/r (einschließlich Gewinde) Verarbeitungswirksamkeit: 39 Minuten.
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Kooperationsfabrik hat über 80 Jahre Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden hier geboren.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
Ausstellung:
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
Produkt-Highlights
Beschreibung des Produkts: Slantbett CNC-Drehmaschine HTC63n-Serie Drehzentrum Vollfunktion CNC-Drehmaschine Horizontale CNC-Drehmaschine der Baureihe HTC63n mit 45° integriertem Neigungsbett, Gießverfahren mit Harzsand, angemessene innere Rippenstruktur, breite Führungsfläche, hohe Gesamtsteifigkei...
