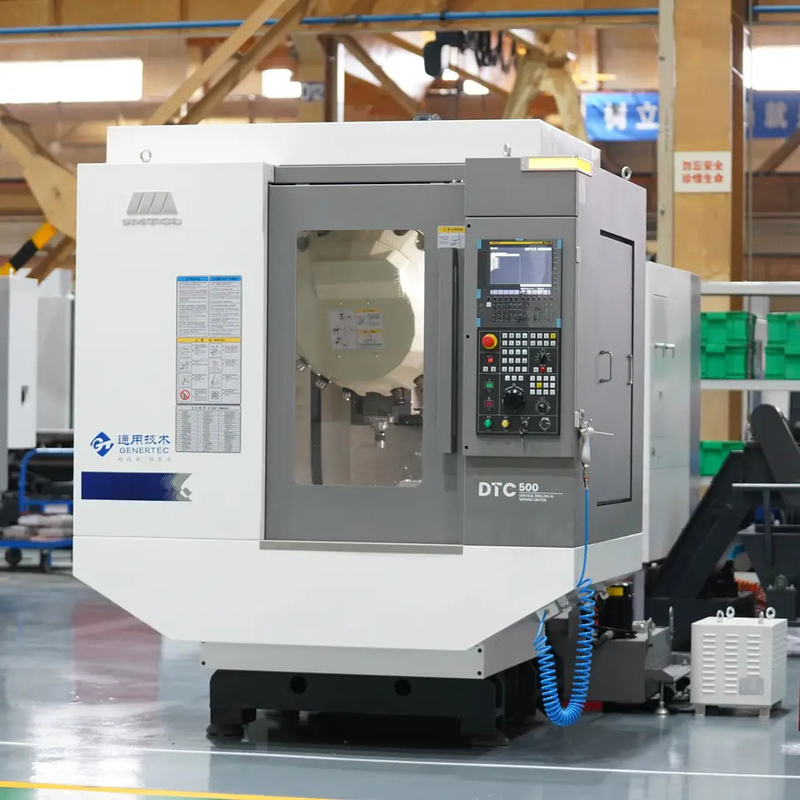

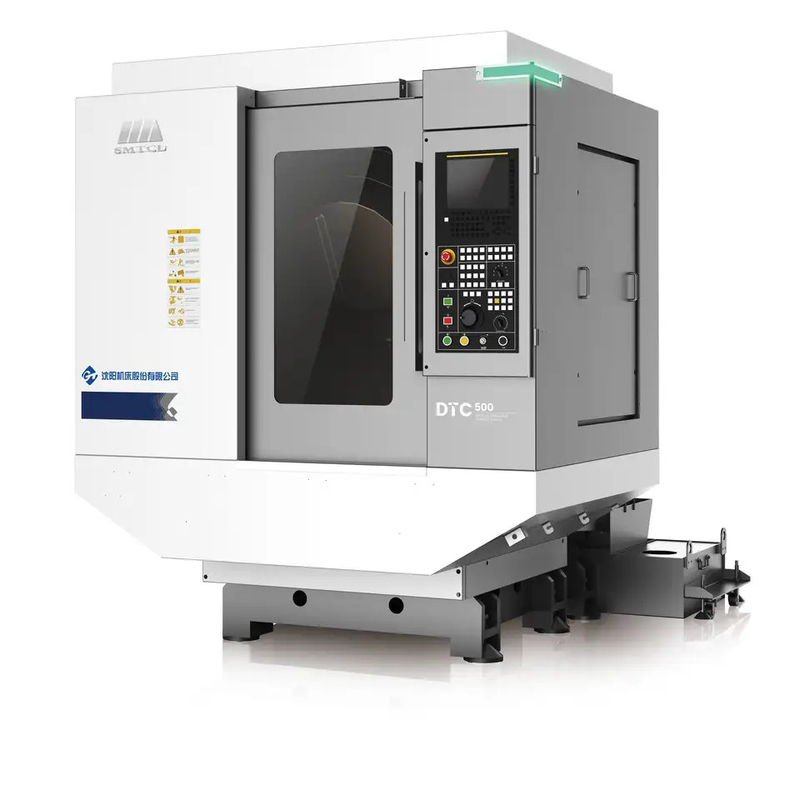

DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum

Markenbezeichnung: SMTCL/SYMG
Modellnummer: DTC500
Herkunftsort: China
Zertifizierung: ISO certification
Mindestbestellmenge: 1 SET
Preis: Verhandlungsfähig
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Mitte der hohe Präzision CNC-Vertikalen-maschinellen Bearbeitung

Mitte der maschinellen Bearbeitung des Bock-12000rpm

Mitte der maschinellen Bearbeitung des Bock-15000mm/min

Einzelheiten zum Produkt

Spindelkonus:: BT30 Typ:: Vertikal
Cnc-Kontrollsystem:: Fanuc Siemens Syntec KND GSK Höchstgeschwindigkeit: 20000 mm/min
Spindel-Leistungsstärke (Kilowatt):: 3.7/5.5 Werkzeugmagazin-Kapazität:: 21
Markenname:: SYMG, SMTCL X -Achse -Reise: 500mm
Y Achsenreise: 400mm Z -Achsenreise: 300MM
Abmessungen des Arbeitstisches: 650 × 400 mm zulässige Höchstlast: 250 kg
Hervorheben

CNC-Fräsen-Bearbeitungszentrum 20000mm/min

,

DTC500 Vertikalbearbeitungszentrum

,

Vertikales Bohr- und Abbauzentrum

Beschreibung des Produkts

DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 0

DTC500 Hochgeschwindigkeitsbohr- und Tapping-Bearbeitungszentrum
DTC500 Hochgeschwindigkeitsbohr-und-Tappen-Zentrum weiter die allgemeine Technologie Shenyang Werkzeugmaschine Zehntausend Bohr-und-Tappen-Produkte Herstellung und Nutzung Erfahrung,verwendet die Finite-Element-Analyse-Theorie und das Werkzeugmaschinen-Forward-Design-Ansatz, um die Körperstruktur zu optimieren, und realisiert die perfekte Kombination aus hoher dynamischer Reaktion und hoher Schwingungsbeständigkeit der Werkzeugmaschine.DTC500 Hochgeschwindigkeits-Bohr- und Tapping-Zentrum ist auf verschiedene kleine Leitungssegmente ausgerichtet, mehrere Ecken usw. komplexe Bearbeitungsbedingungen, bietet Hochgeschwindigkeits-, Hochpräzisions- und Hochstabilitätsbearbeitungslösungen.
Ein Blick auf die Merkmale
DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 1

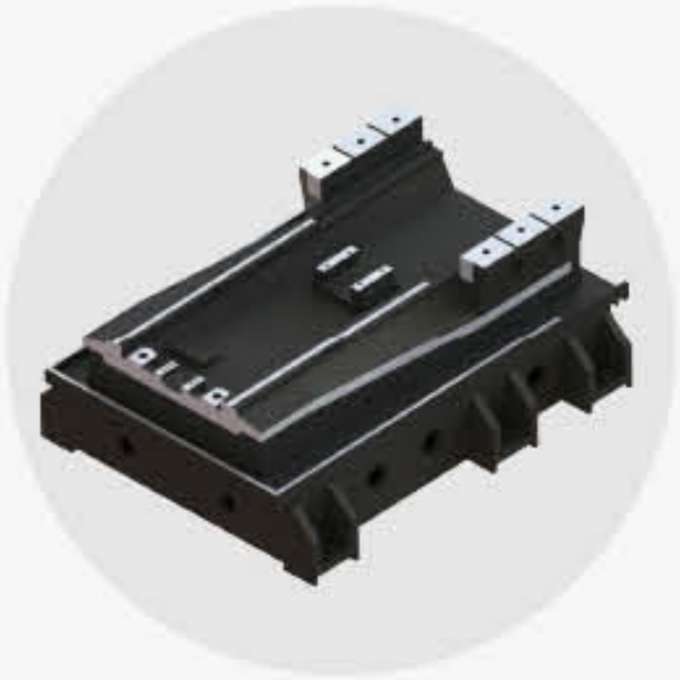

1.Das Bett mit sechs Fuß Boden, niedrigem Schwerpunkt und großer Spannweite verbessert die Anti-Vibrati auf die Leistung der Werkzeugmaschine in
Ein umfassender Weg.
DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 2

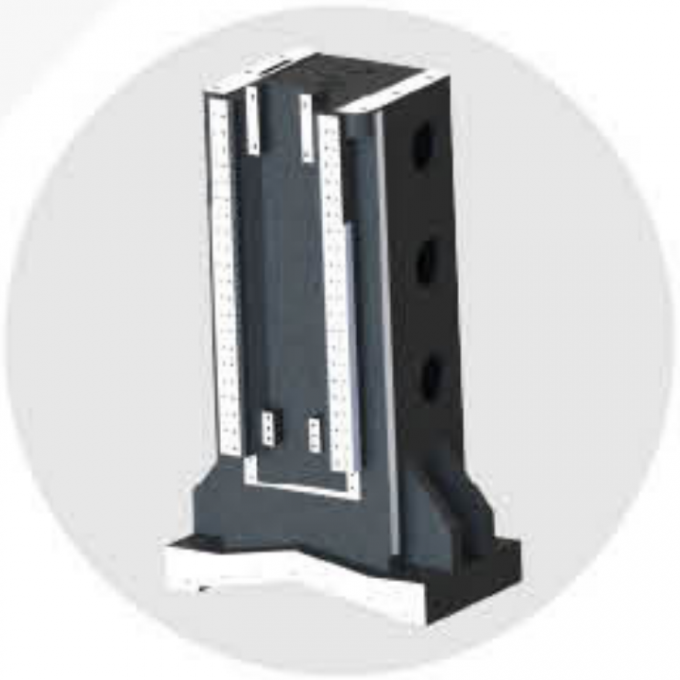

2.Der Boden ist stabiler, und die innere Rippe hat stärkere Torsionswiderstand und mehreine stabile Verarbeitung.
DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 3

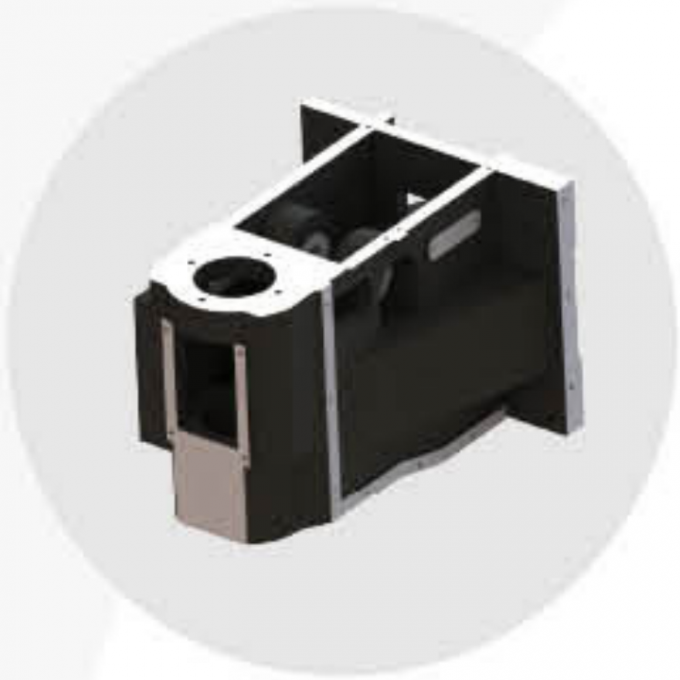

3.Das linke und rechte thermisch symmetrische Design nimmt die Struktur von Rippen auf beiden Seiten und innere Kreuzverstärkung zu kompensieren
Wärmeveränderung und Verbesserung der Bearbeitungsstabilität der Werkzeugmaschine.
DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 4

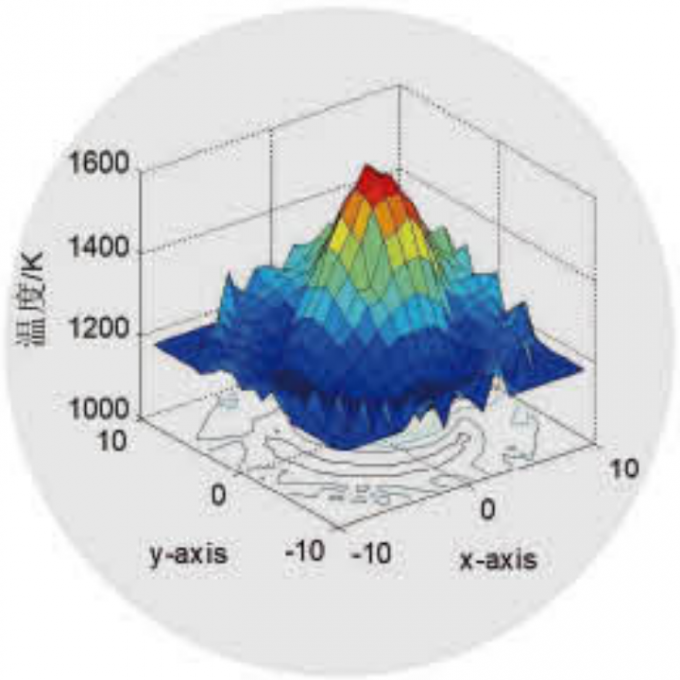

4.Diese Funktion stellt sicher, dass die tatsächliche Bearbeitungsgenauigkeit von Bohr- und Tapping-Produkten während des Bearbeitungsprozesses innerhalb von 0,015 mm stabil gesteuert werden kann.
DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 5

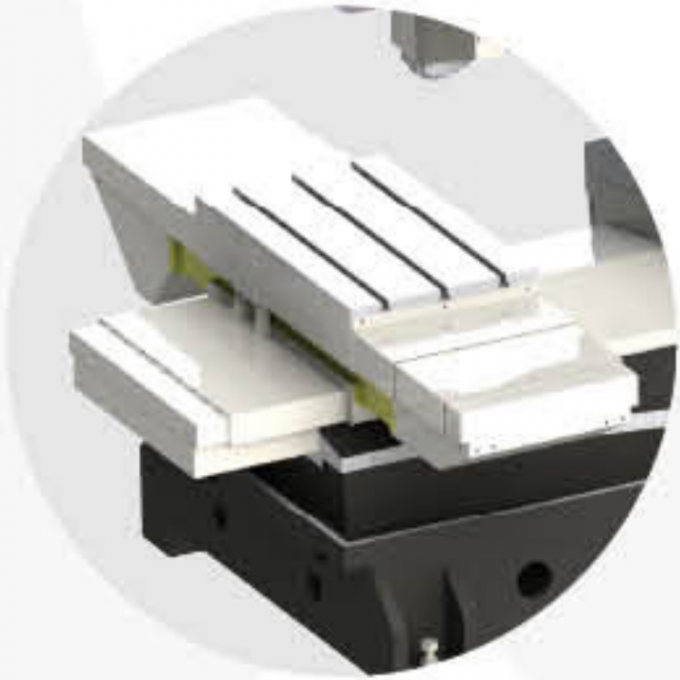

5.Die drei Achsen bilden eine Labyrinthstruktur durch Baffeln und Abdeckungen, die das Eindringen von Bearbeitungsschrott und Schneidflüssigkeit wirksam verhindern können,und die Lebensdauer der Werkzeugmaschine effektiv verbessern.

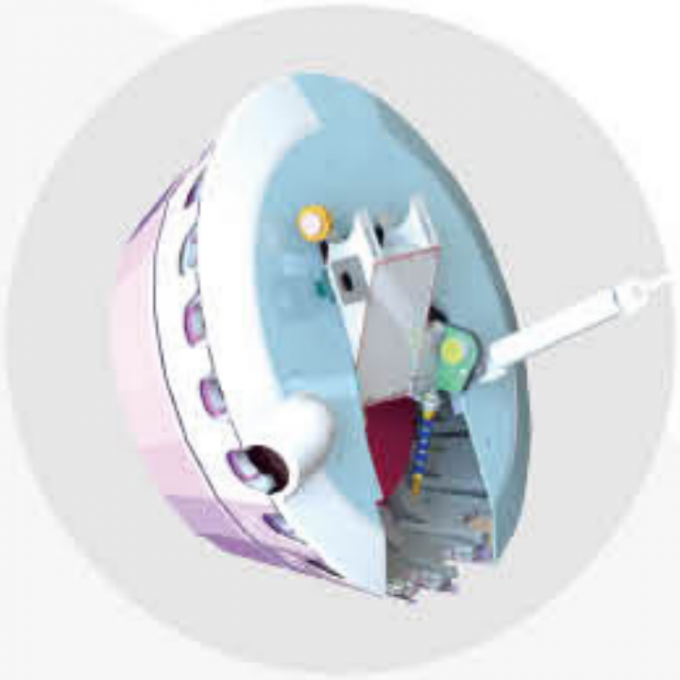

DTC500 Vertikal CNC-Fräsen-Bearbeitungszentrum Hochpräzisions-Vertikalbohr- und Tapping-Zentrum 6
6.Diese Funktion kann effektiv das Problem des Werkzeugfalls oder der plötzlichen Verschlechterung der Bearbeitungsgenauigkeit durch unreinen Werkzeughalter lösen.
Produktspezifikationen

Haupttechnische Spezifikationen

Haupttechnische Parameter
Name
Einheit
Spezifikationen
Arbeitstisch
Abmessungen des Arbeitstisches
mm
650X400 650 × 400
zulässige Höchstlast
Weigerung
250
T-Schlittengrößen
mm × Stück
14 × 3
Verarbeitungsbereich
Max. Fahrt des Arbeitstisches

mm
500
Max. Fahrt der Schiebe Y

mm
400
Max. Fahrt der Spindel Z
mm
300
Abstand zwischen Spindelendfläche und Arbeitstisch

Max, du bist ein guter Mann.
mm
460
- Ich weiß nicht.
mm
160
Abstand von der Spindelmitte bis zur Führungsschiene

mm
445
Spindel
Taper-Loch (7:24)

BT1Kultur
Max. Geschwindigkeit
r/min
20000
Nenndämpfungsmoment (S1/S2)
N.m.
11.8/17.5
Leistung des Spindelmotors ((S1/S2)
Leistung
3.7/5.5
Werkzeug
Modell für Werkzeugstäbe

Die Kommission hat die Kommission aufgefordert,
Futtermittel
Schnell bewegt.
X-Achse
m/min
48
Y-Achse

48
Z-Achse

48
Kraft des dreiachsigen Antriebsmotors ((X/Y/Z)
Leistung
2.5/2.5/2.7
Dreiachsigantrieb (X/Y/Z)

Nm
8/8/12
Zuführgeschwindigkeit
mm/min
30000
Werkzeugmagazin
Werkzeugmagazinformular

Werkzeugmagazin für Turmservo

Auswahl der Werkzeugmethode

Zwei-Wege-Auswahl des nahegelegenen Werkzeugs

Kapazität des Werkzeugmagazins
Bar
21
Max. Werkzeuglänge
mm
250
Max. Werkzeuggewicht
Weigerung
3
Max.Werkzeugkopfdurchmesser
Volles Werkzeug
mm
Φ65
Nachbares leeres Werkzeug
mm
Φ100
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug)
s
1.6
Gewicht der Werkzeugmaschine
Weigerung
2800
Gesamte elektrische Leistung

KVA
18
Umrissdimension (LXWXH)

mm
2300 × 1800 × 2400

Präzision der Werkzeugmaschine

Die Positionierungsgenauigkeit dieser Werkzeugmaschine entspricht der nationalen Norm der Volksrepublik China GB/T18400.4-2010 "Akzeptanznormen für die Positionierungsgenauigkeit von Werkzeugmaschinen".
Inspektionspunkte
Fabrikstandard
Verarbeitungsgenauigkeit
IT6
Positionsgenauigkeit
X-Achse ((mm)
0.006
Y-Achse ((mm)
0.006
Z-Achse ((mm)
0.006
Wiederholung der Positionierungsgenauigkeit

X-Achse ((mm)
0.004
Y-Achse ((mm)
0.004
Z-Achse ((mm)
0.004
- Nein. Ich weiß nicht.
Name
Modell oder Spezifikation
Qty
Marke
Anmerkung
1.
CNC-System
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
Hauptmortenstift
aII2/20000-B
1
FANUC

3.
X-Achsen-Servomotor
Ausrüstung
1
FANUC

4.
Y-Achsen-Servomotor
Ausrüstung
1
FANUC

5.
Z-Achsen-Servomotor
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte
1
FANUC

6.
X-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

7.
Y-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

8.
Z-Achsen-Schraube
Kugelschraube,φ32×12,C3
1
Japanische THK

9.
Schraublager
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japan NTN

10.
Werkzeugmagazin
21 Werkzeugpositionen, Werkzeugmagazin des Turms

1
Okada, Taiwan

11.
Schmiersystem

1
Sheng Xiang

12.
Wasserbehälter

1
Shenyang Werkzeugmaschine

13.
Pneumatischer Teil

1
Qi Li Ke

14.
Hauptstromschalter

1
Südkorea

15.
Hauptkontaktor

- Ich weiß.
Südkorea

Nach dem Lieferzyklus ist der Hersteller berechtigt, gekaufte Teile der gleichen Qualität zu ändern, ohne die Qualität der Produkte zu beeinträchtigen.
Leistung der Werkzeugmaschine.
