SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine

CNC vertikale Mitte maschineller Bearbeitung

CNC-Werkzeugdrehzentrum

vertikaler Drehpunkt

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC 1100Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Spindle Taper::
BT40
Type::
VERTICAL
CNC Control System::
FANUC, Siemens
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1300x610mm
Brand Name::
SYMG,SMTCL
X Axis travel:
1100mm
Y Axis travel:
620mm
Z Axis travel:
600mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 SET
Preis
Verhandlungsfähig
Verpackung Informationen
Das Holzetui, Zinnstamm, andere seetaugliche Verpackung
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

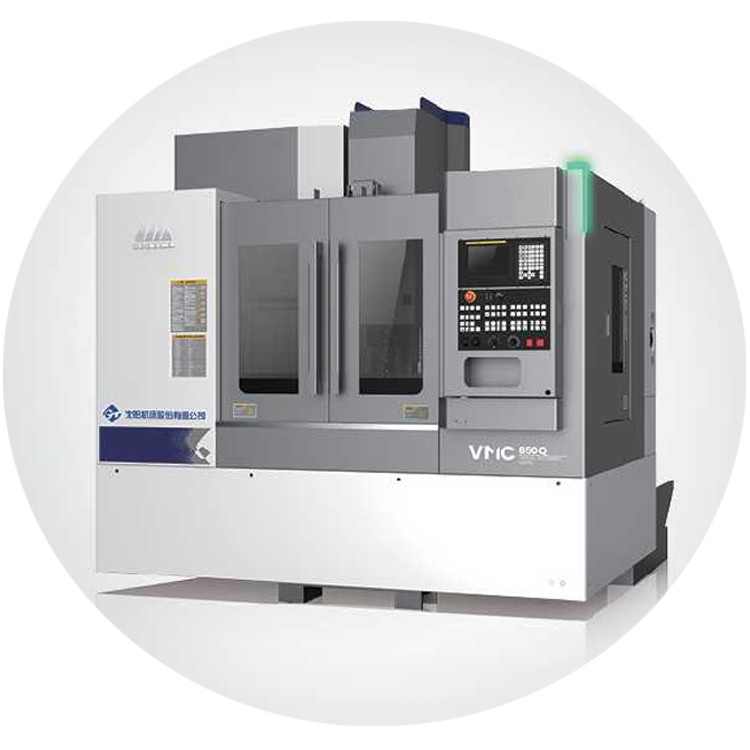

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 0

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine
Diese neue Generation VMC1100Q vertikaler Bearbeitungszentrum nimmt vertikale Rahmen Layout, Kreuzrutschen Struktur, hohe starre Hering Spalte, umgekehrte trapezförmige Spindelbox, niedrige Schwerpunkt,hochfesten BettDie Maschine ist einfach und kompakt, die Bodenfläche ist klein.ist für die Montage einer automatischen Leitung geeignet■ kann Oberflächenfräsen, Bohren, Bohren, Reaming, 2D und 3D Oberflächenbearbeitung, Tappen und andere Verfahren der Integration von Hochpräzisionsbearbeitung sein.hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
Ein Blick auf die Merkmale
SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 1

1, Hochsteifigkeit und hohe Stabilität

* Hochfeste integrierte Gießbett

* Dreiachsige Rollenführung der Klasse P

* Lange Spannweite Heringknochenkolonne



2,Gute Genauigkeit und Genauigkeitsspeicherung

* C3 vorgezogene Schraube

* Technik der thermischen Symmetrie

* Fehlerkompensationstechnologie



3Sicherheit, Umweltschutz, effiziente Produktivität

* Dreiachsige Schnellverschiebung 48 m/min

* Direkte Spindel 12000 Umdrehungen pro Minute

* Doppelspiralförmiger Splitterentzug


SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 2

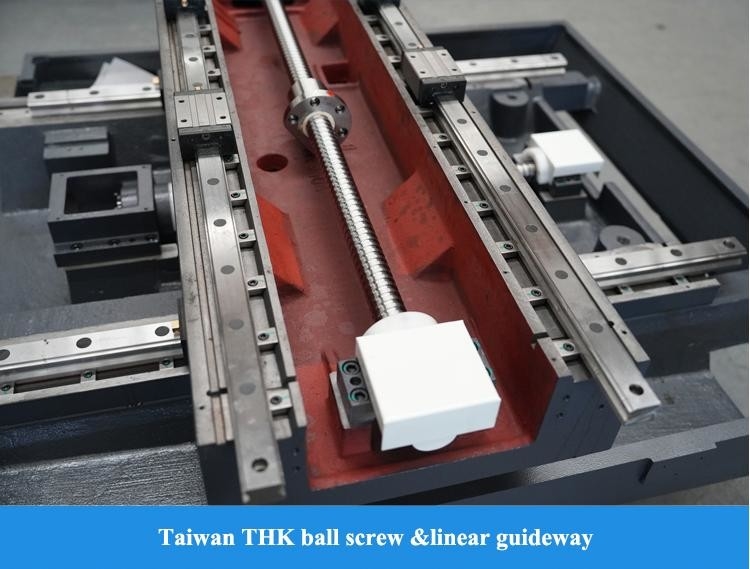

Die dreiachsige Schraube verwendet die Montagemethode der festen beiden Enden und mit 40 großen Durchmesser hochpräzise Kugelschraube,die beste Geschwindigkeitsreaktion und Positionierungsgenauigkeit kann durch Vordehnbehandlung erzielt werden.
SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 3
B Führungsschiene: Rollen Die lineare Führungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die allgemeine Steifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern.Lineare Führung hat kleine Vibrationen bei hoher Geschwindigkeit und kein Krabbeln bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 4
C Spindel: 10000 RPM 10000 RPM Hochgeschwindigkeitsspindel mit importierten P4-Speziallagern mit hoher Präzision und hoher Steifigkeit;Die Hauptwelle hat vor dem Verlassen der Fabrik die dynamische Balance Korrektur Prüfung bestanden.

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 5
D Stützstoff: hohe Steifigkeit Hochsteifigkeit Struktur Spindelbox Design, Verbesserung des Schneidwiderstands der Werkzeugmaschine und wirksame Verringerung der Spindel Vibration,zur Gewährleistung der Bearbeitungsgenauigkeit und Oberflächenbearbeitung der Teile.

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 6
E-Säule: Heringknochen-Typ Klassische "menschliche" Struktur, solide und stabil, die Verarbeitungsstabilität und die Tragfähigkeit bei hoher Bewegungsgeschwindigkeit effektiv aufrechterhalten.

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 7
F Bett: große Neigung Groß Neigung Winkel Bett, wirksam fördern die Beseitigung von Trümmern.die Steifigkeit und Stabilität des Produkts wirksam verbessern.

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 8
SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 9

SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 10

Produktspezifikationen

Haupttechnische Spezifikationen

Haupttechnische Parameter
Artikel 1
Einheit
Spezifikationen
Kapazität
X-Achsenbewegung
mm
1100
Fahrt auf der Y-Achse
mm
620
Z-Achsenfahrt
mm
600
Spindelnase zur Tischfläche
mm
120 bis 743
Spindelnase zur Spaltenoberfläche
mm
743
Arbeitstisch
Tabellengröße (L × W)
mm
1300 × 610
Maximale Last auf dem Tisch
Weigerung
1000
Größe des T-Schlitzes
mm
18 × 5
Spindel
Drehzahl der Spindel
Umdrehungen pro Minute
10000
Spindel-Stäbe/Spindelstange
mm
7/24 Verjüngung
USE Gewerbewirtschaft
Spindelmotor
kW
Die Bibel, 15. 11.
Maximales Ausgangsdrehmoment
N.m.
52.5/95.5
Typ des Spindelantriebs

Synchrone Zahnriemen
Futterrate
X, Y, Z schnelle Durchfahrt
M/min
48/48/48
Maximale Schnittzufuhrrate
M/min
20
A.T.C.
Werkzeugspeicherkapazität
pc
Armtyp 24
Maximaler Werkzeugdurchmesser
mm
150(80)
Maximale Werkzeuglänge
mm
300
Zeit für den Werkzeugwechsel (T-T)
Sekunde
2.5
Genauigkeit
Positionsgenauigkeit X/Y/Z
mm
0- Ich weiß nicht.006
Wiederholbarkeitsposition X/Y/Z
mm
0- Ich weiß nicht.004
Andere
Gesamtmaße ((L×WxH)
mm
2940 × 3450 × 3050
Netto-Maschinengewicht
Weigerung
6200
Gesamtleistungsanforderung
KVA
25

Standards

1. FANUC OI-MF TYPE ((5) β Steuerungssystem 2. 10000 RPM Spindel, Gürtel angeschlossen 3. 24 Scheibenmanipulator Werkzeugmagazin 4. Wasserbehälter + Bett Spülchips 5. Saubere Luftpistole, Arbeitslicht, Warnlicht

Zusätzlich

1. Fanuc Oi-MF TAPE (')System2. Fanuc Oi-MF TAPE (')System3. Siemens 828D CNC-System 4. Direktverbindung 12000 RPM mechanische Spindel 5. 16000 RPM, 24000 motorisierte Spindel 6. 4. Achsen Drehscheibe 7. Kühlung innerhalb von 2MPa, 3MPa,5MPa,7MPa 8. Öl-Wasser-Separator 9.Kettenscheibenentferner 10. Reinwasserpistole 11. Werkzeug- und Werkstückinspektion 12.automatische Tür13- Sicherheitsschloss 14. Elektro- und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine umsetzt den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010
Inspektionspunkte
Fabrikstandard
Bearbeitungsgenauigkeit
IT6
Positionsgenauigkeit
X-Achse (mm)
0.008
Y-Achse (mm)
0.006
Z-Achse (mm)
0.006
Wiederholung der Positionierungsgenauigkeit
X-Achse (mm)
0.005
Y-Achse (mm)
0.004
Z-Achse (mm)
0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Artikel 1
Spezifikationen
Marke
Anmerkungen
CNC-System
FANUC Oi-MF PLUS TYPE (5)
FANUC

Hauptmotor
Die in Absatz 1 genannten Anforderungen gelten nicht für
FANUC

X-Achsenmotor
βiSc 12/3000-B
FANUC

Y-Achsenmotor
βiSc 12/3000-B
FANUC

Z-Achsenmotor
Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt.
FANUC

X-Achsen-Schraublager
30 × 62 × 15
NSK/FAG/NACHI/NTN

Schraublager auf der Y-Achse
30 × 62 × 15
NSK/FAG/NACHI/NTN

Z-Achsen-Schraublager
30 × 62 × 15
NSK/FAG/NACHI/NTN

X-Achsen-Kugelschraube
φ40×16,C3
THK/PMI/HIWN

Kugelschraube auf der Y-Achse
φ40×16,C3
THK/PMI/HIWN

Kugelschraube zur Z-Achse
φ40×16,C3
THK/PMI/HIWN

X-Achsenführung
35
THK/REXROTH/PMI/HIWN

Y-Achsenführung
45
THK/REXROTH/PMI/HIWN

Z-Achsenführung
45
THK/REXROTH/PMI/HIWN

Verarbeitungsfall
SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 11
SMTCL VMC1100Q vertikale CNC-Bearbeitung Drehzentrum vertikale 3-Achsen-CNC-Fräsmaschine 12
