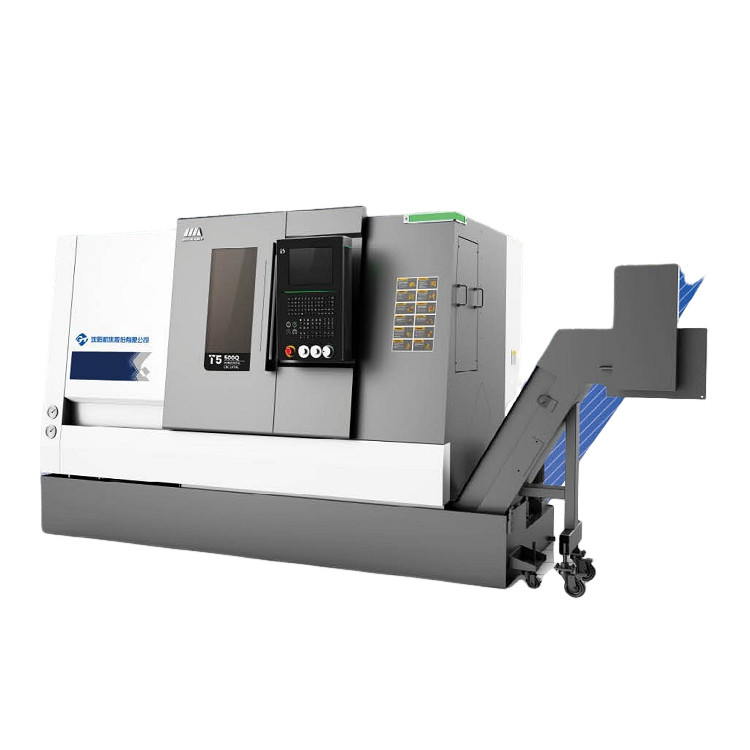

SMTCL CNC Drehmaschine T5.2-1000Q CNC-Fräserei Drehzentrum Combo Intelligente Steuerung CNC-Drehzentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.2-1000 |
|---|---|---|---|

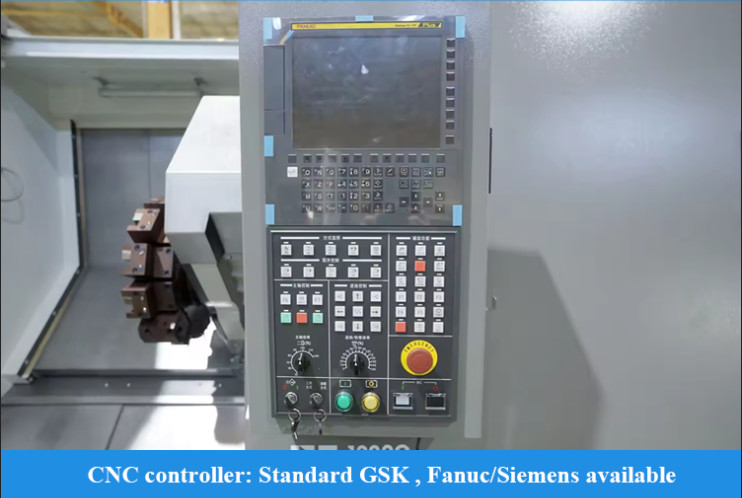

| CNC-Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Fahrt (X-Achse): | 200 |
| Fahrt (Z-Achse): | 1050 | X/Z-Schnellauffahrt: | 30 m/min |
| Werkzeugposten: | 8 | Max. Drehzahl der Spindel (rpm): | Max. Drehzahl der Spindel (rpm) |
| Max. Drehlänge (mm): | 1000 | Max. Schwingen über das Bett: | Φ560 |
| Max. Schwenken über die Rutsche.: | Φ350 | Max. Cutting Durchmesser.: | Φ360 |
| Hervorheben |
Intelligente horizontale CNC-Drehmaschine,30 m/min CNC-Fräserei-Werkzeugdrehzentrum,3 Achsen CNC-Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:

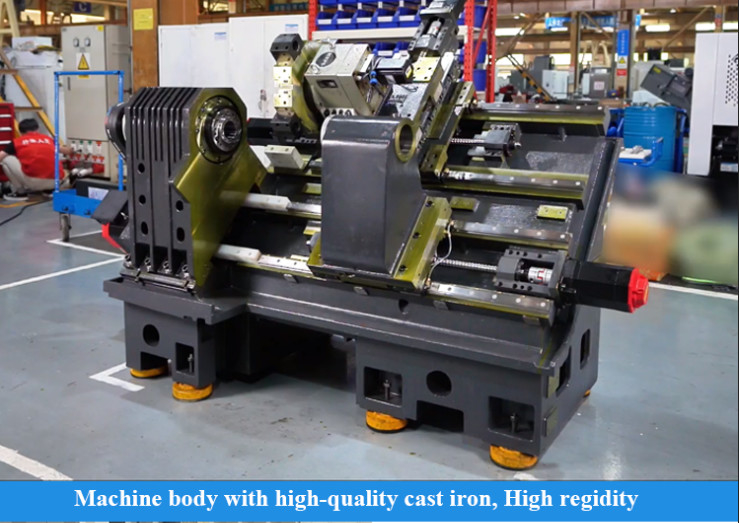

T5-Q-Serie horizontal CNC-Drehmaschine, die intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie kombiniert, hat hohe Präzision, hohe Effizienz und hohe Schneidfestigkeit.Die Software zur Analyse von Endelementen wird zur Optimierung des Designs verwendet, die Verteilung der Spannungspunkte analysieren, die Verformung von Teilen reduzieren und die optimale Struktur der gesamten Maschine erreichen.Die Hauptgussstücke bestehen alle aus hochfesten Gusseisenmaterialien, wodurch die Schwingungen während des Schneidvorgangs minimiert und die Bearbeitungsgenauigkeit und Schneidstabilität verbessert werden.
Eigenschaften des Produkts:
1"Hoch Präzision"
|
Artikel
|
Einheit
|
Spezifikationen
|
Anmerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
360
|
|
|
|
Max. Drehlänge
|
mm
|
1000
|
Unterschiedliche Leuchtenparameter ändern sich
|
|
|
Max.Swing-Durchmesser über dem Bett
|
mm
|
Φ560
|
|
|
|
Max.Swing-Durchmesser über Querrutsche
|
mm
|
Φ350
|
|
|
|

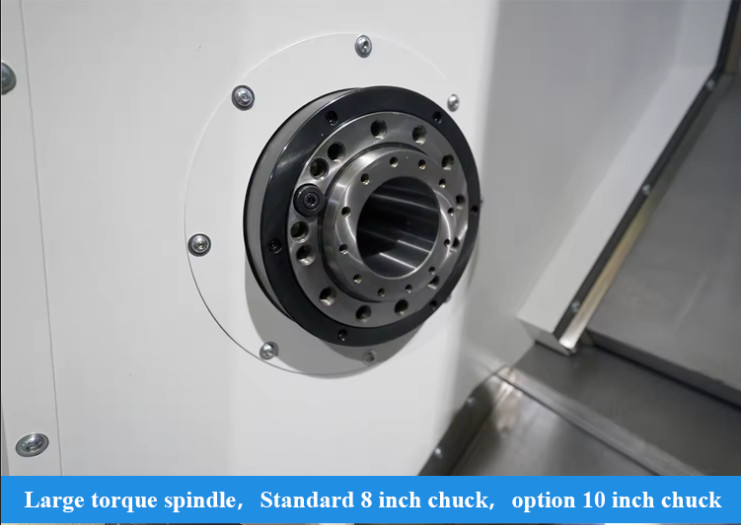

Spindel
|
Typ der Spindelnose
|
|
A2 bis 6
|
|
|
Innerer Durchmesser des vorderen Lagers
|
mm
|
Φ100
|
|
|
|
Verstärker der Spindelbohrung
|
|
1:20; Φ70
|
|
|
|
Spindelbohrung
|
mm
|
Φ65
|
|
|
|
Max. Durchmesser der Stange
|
mm
|
Φ50
|
|
|
|
Standarddurchmesser des Schubs
|
Zoll
|
8
|
|
|
|
Max. Spindelgeschwindigkeit
|
r/min
|
4500
|
Vorbehaltlich der Beschränkungen für Schub- und Befestigungsstücke
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
136 ((769r/min)
|
|
|
|
Max. Drehmoment der Spindel
|
Nm
|
245 ((576 r/min)
|
|
|
|
Ausgangsleistung des Hauptmotors kontinuierlich /30 Minuten
|
Leistung
|
Die Bibel, 15. 11.
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Schnelle Durchfahrt der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsenbewegung
|
mm
|
200
|
|
|
|
Z-Achsenfahrt
|
mm
|
1050
|
|
|
|

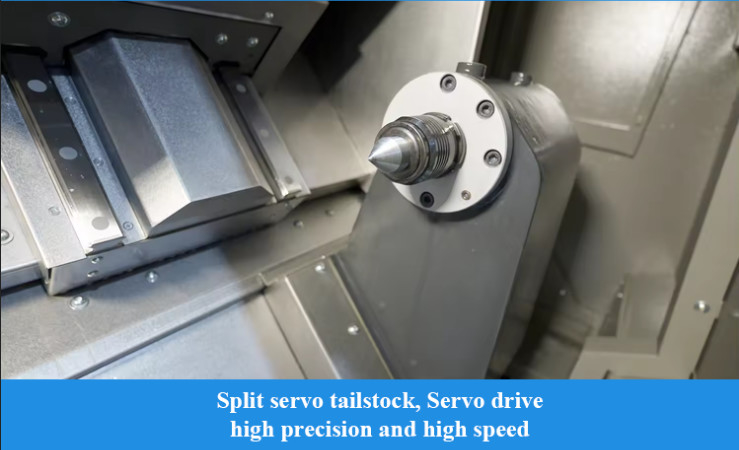

Hinterhalt
|
Reisen der Schwanzbestände
|
mm
|
950 (Servoantrieb)
|
|
|
Schwanzfederfeder
|
Morsezeichen
|
MT-5
|
|
|
|
Turm
|
Form des Turms
|
|
Horizontale 8-Positionen-Servo-Turm
|
|
|
Mittelhöhe des Turms
|
mm
|
80
|
|
|
|
Richtigkeit der Wiederholung der Positionierung der Turmdrehung
|
- Ich weiß.
|
± 16
|
|
|
|
Ob der Schneider in der Nähe ausgewählt werden kann
|
|
- Ja, das ist es.
|
|
|
|
Werkzeughalter für die Endfläche
|
mm
|
25 × 25
|
1 Stück
|
|
|
Ausgestopfte Werkzeughalter
|
mm
|
Φ40
|
3 Stück
|
|
|
Verringerungshülle
|
mm
|
f32
|
1 Stück
|
|
|
Andere
|
Abstand vom Spindelzentrum bis zum Bettboden
|
mm
|
1015
|
|
|
Maschinennettogewicht
|
Weigerung
|
4200
|
|
|
|
Gesamtstromversorgungsleistung
|
KVA
|
35
|
|
|
|
Gesamtmaße (Länge X Breite X Höhe)
|
mm
|
2750 × 1890 × 1900
|
Gesamtgröße
|
|
Anwendung in der Industrie:
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
