SMTCL CNC-Drehmaschine IT35L Metalllagerbearbeitung Großspannspindel CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Schlüsselwort: | Schrägbettdrehmaschine CNC-Maschine |
|---|---|---|---|
| Modellnummer: | iT35L | CNC-Steuerungssystem: | GSK |
| Max. Gedrehte Länge (mm): | 500 | Max. Spindelgeschwindigkeit (U/min): | 4'000 Drehzahlen pro Stunde |
| Verfahrweg (X-Achse) (mm): | 260 | Verfahrweg (Z-Achse) (mm): | 510 |
| Maximaler Drehdurchmesser: | Φ360 | Höchstdrehlänge: | 500 |
| Maximaler Schwung über das Bett: | Φ580 | Maximaler Schwung über die Rutsche: | Φ330 |
| Hervorheben |
Schrägen-Bett CNC-Drehbank-Maschine,SMTCL CNC-Drehmaschine,Schrägen-Bett CNC-Drehbank |
||
Beschreibung des Produkts
SMTCL CNC-Drehmaschine IT35L Metalllagerbearbeitung Großspannspindel CNC-Drehmaschine
Slant Bed CNC-Drehmaschine ist eine Art CNC-Drehmaschine mit einem geneigten Aufbau.und verbessert die Bearbeitungsgenauigkeit und Oberflächenqualität. Die Drehmaschine wird üblicherweise zur Bearbeitung von langen und dünnen Werkstücken mit Wellen, z. B. Gewinde, Lager usw. verwendet.kann automatisch die Bearbeitung des Werkstücks abschließen, hat die Eigenschaften hoher Effizienz, Genauigkeit und Zuverlässigkeit.und ist weit verbreitet in der Maschinenherstellung, der Automobilindustrie, der Luft- und Raumfahrtindustrie und anderen Bereichen.
- Hohe Steifigkeit
- Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur
- Das Bett ist aus hochwertigen Gießstoffen mit einer vernünftigen Bar Layout
- Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
- Präzisionsschraubprozess, Verbesserung der Verbindungssteifigkeit
- Hohe Effizienz
- Konfiguration Servo-Werkzeughalter, kurze Umsetzungszeit, hohe Werkzeugwechselwirksamkeit
- Zweiachsservomotorantrieb, schnelle Geschwindigkeit
- Großes Chip-Entladungsangebot, effiziente Chip-Entladung
- Benutzerfreundliches Design, einfache Bedienung und Wartung
- Hohe Stabilität
- Doppelstützungs-Zufuhrstruktur zur stabilen Verarbeitung
- Hochwertige Führerschraube, stabiler Betrieb
- Integrierte Heckplattform, Teilevereinfachung, hohe Stabilität
- Quantitative Prozessindikatoren, strenge Prüfstandards
| Artikel | Einheit | Spezifikation | ||
|---|---|---|---|---|
| IT35 | iT35L | |||
| Maximaler Drehdurchmesser | mm | Φ360 | ||
| Höchstdrehlänge | mm | 350 | 500 | |
| Maximaler Schwung über das Bett | mm | Φ580 | ||
| Maximaler Schwung über die Rutsche | mm | Φ360 | Φ330 | |
| Spindel | Spindelnase | A2 bis 6 | ||
| Vorlagerblatt. | mm | 100 | ||
| Spindel-Stäbe und Lochgröße | 1:20; Φ70 | |||
| Abweichend von Spindelloch | mm | Φ65 | ||
| Maximal täglich | mm | Φ50 | ||

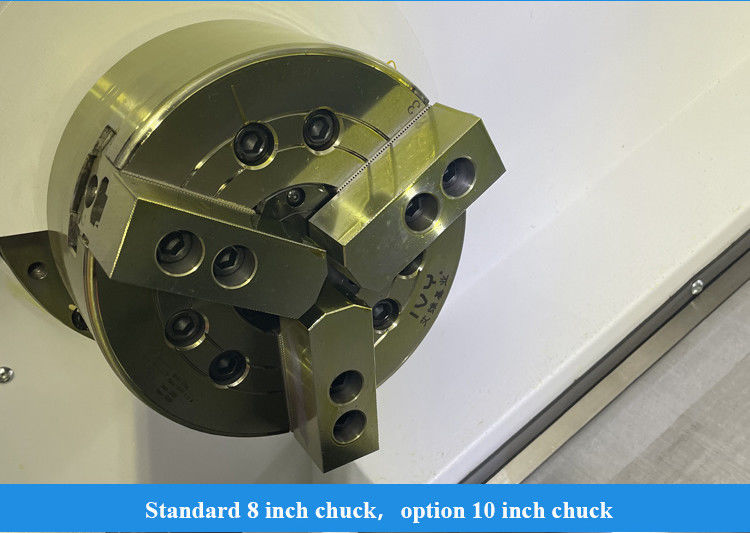

| Schlaggröße | Zoll | 8 | ||
| Drehzahl der Spindel | r/min | 4000 | ||
| Nenndrehmoment der Spindel | Nm | 157.5 ((666 r/min) | ||
| maximales Drehmoment der Spindel | Nm | 215 ((666 r/min) | ||
| maximale Motorleistung kontinuierlich/30min | Leistung | Die Bibel, 15. 11. | ||
| Ernährung | X/Z-Schnellauffahrt | m/min | 30 | |
| Maximalgeschwindigkeit X/Z | m/min | 30 | ||
| x-Achsenbewegung | mm | 200 | ||
| Z-Achsenbewegung | mm | 350 | 510 | |
| Hinterhalt | Reisen mit Schwanzbestand | mm | Nein | 400 |
| Antriebstyp | Nein | Zylinderantrieb | ||
| Höchstgeschwindigkeit | m/min | Nein | 8 | |
| Mindestlänge des Schubstücks | mm | Nein | 120 | |
| Rückenstockverstärkung | Morsezeichen | Nein | MT-5 | |
| Turm | Typ des Turms | Horizontale 8-Stations-Servo-Turm | ||
| Mittelhöhe | mm | 80 | ||
| Drehposition | - Ich weiß. | ± 16 | ||
| Ob der Schneider das Werkzeug in der Nähe auswählen kann | - Ja, das ist es. | |||
| Endwerkzeughalter | mm | 25*25 | ||
| Ausgestopfte Werkzeughalter | mm | Φ40 | ||
| Verringerungshülle | mm | Φ32 | ||
| Entfernen von Kühlchips | Kühlpumpendruck | Bar | 0.9 | |
| Durchfluss der Kühlpumpe | L/min | 40 | ||
| Tankkapazität | L | 150 | 160 | |
| Formular für den Chip-Extraktor | Rechtsseitige Kettenplatte | |||
| Beförderung | Scheibenartige Teile | Weigerung | 150 Einschließlich Schlauch und sonstiges Zubehör | |
| Teile für die Achse | Weigerung | 300 Einschließlich Schlauch und sonstiges Zubehör | ||
| Andere | Die Spindel Mitte ist hoch von der Unterseite des Bettes | mm | 108+0 | |
| Gewicht | Weigerung | 3300 | 3600 | |
| Leistung | KVA | 27 | ||
| Gesamtmaße (L*W*H) |
mm | 2330*1675*1760 | 2550*1675*1760 | |
- GSK988TA-Steuerung
- Solid Chuck & Cylinder chinesische Marke
- 8 Positionen Turm
- Hydraulikstation chinesische Marke
- Chipbox
- Seitenförderer
- Rückförderer
- Spezieller Schlag
- Spezialzylinder
- Spezieller Turm
- Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
- Alle Teile müssen überprüft werden.
- Mehr als 100 Produktionsprozesskontrollen
- Über 200 Kontrollpunkte
- Probeverarbeitung jeder Maschine
- 72 Stunden Probelauf vor der Lieferung
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
