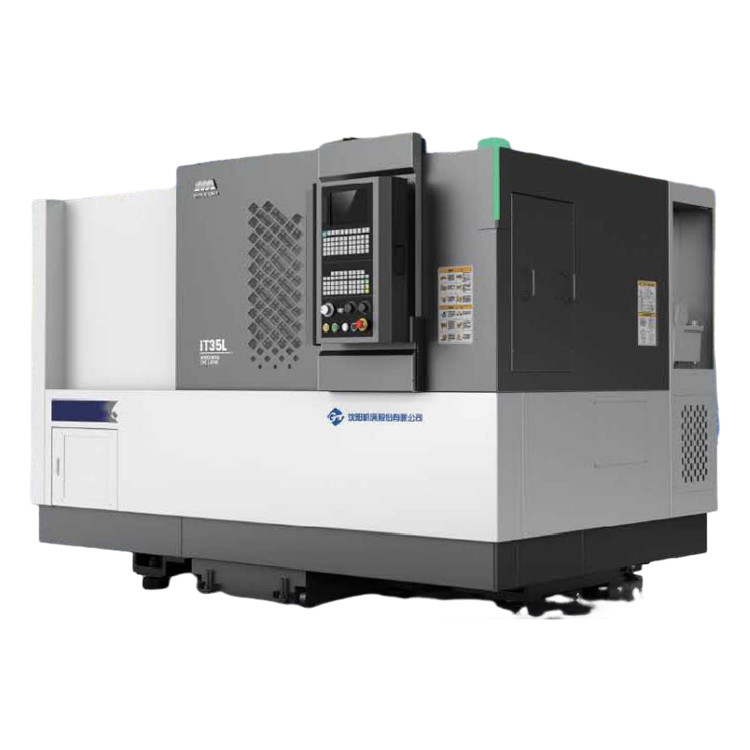

SMTCL CNC Drehmaschine IT50 Serie Schrägbett CNC Drehmaschine 45 Grad CNC Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | it50 |
|---|---|---|---|

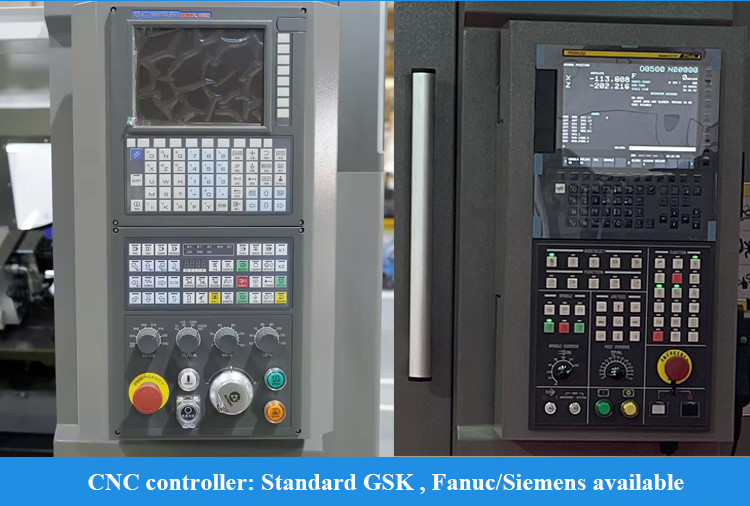

| CNC-Steuerungssystem: | GSK | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Max. Drehlänge (mm): | 500 |
| Max. Drehzahl der Spindel (rpm): | 3500 r.p.m | Fahrt (X-Achse): | 260 |
| Fahrt (Z-Achse): | 505 | Maximaler Drehdurchmesser: | Φ500 |
| Höchstdrehlänge: | 500 | Maximaler Schwung über das Bett: | Φ580 |
| Maximaler Schwung über die Rutsche: | Φ320 | ||
| Hervorheben |
Slant-Bett CNC-Drehmaschine,CNC-Drehmaschine für Schrägbetten,CNC Drehmaschine 45 Grad |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Die horizontale CNC-Drehmaschine der IT-Serie eignet sich für die Verarbeitung aller Arten von Scheiben- und Kurzwellenteilen, kann das Endgesicht und die Endgleise, den äußeren Kreis und den inneren Lochfaden drehen,die Rille und die Drehfläche und andere geometrische Merkmale. kann die Anforderungen der Automobilindustrie, Lager, Maschinenbau, Nichteisenmetalle und anderer Industriezweige für Drehteile an effiziente, große Mengen und hochpräzise Verarbeitung erfüllen.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

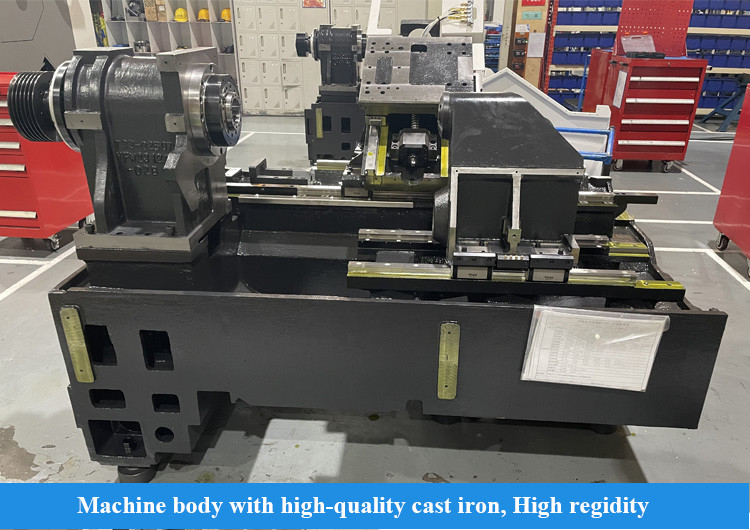

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

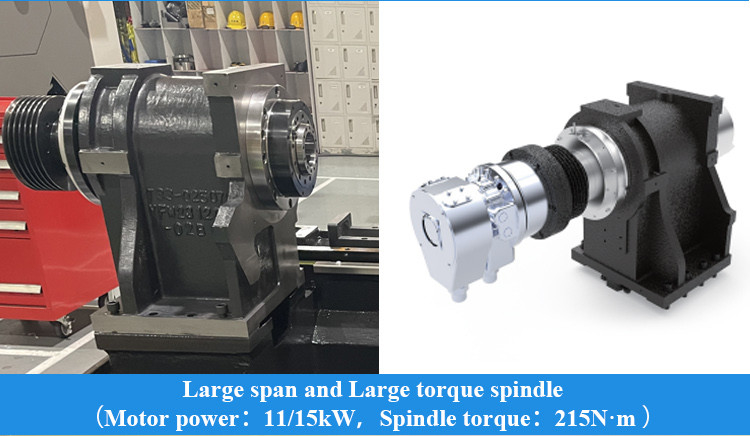

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel
|
Einheit
|
Spezifikation (IT 50)
|
||
|
Maximaler Drehdurchmesser
|
mm
|
Φ500 Φ500
|
||
|
Höchstdrehlänge
|
mm
|
500
|
||
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
||
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ320
|
||
|
Spindel
|
|
|||
|
Spindelnase
|
mm
|
A2 bis 8
|
||
|
Vordere Lagerblende
|
mm
|
120
|
||
|
Spindel-Stäbe und Lochgröße
|
mm
|
1:20; Φ90
|
||
|
Abweichend von Spindelloch
|
mm
|
Φ80
|
||
|
Maximal täglich
|
mm
|
Φ65
|
||
|

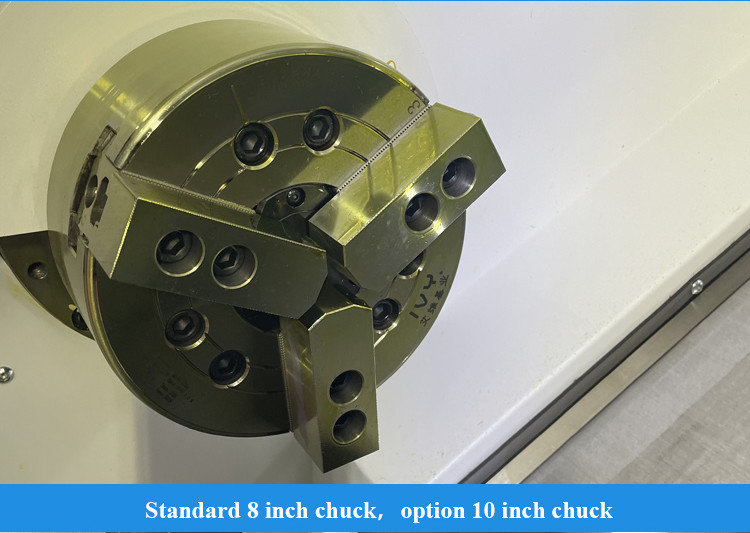

Schlaggröße
|
Zoll
|
10
|
||
|
Drehzahl der Spindel
|
r/min
|
3500
|
||
|
Nenndrehmoment der Spindel
|
Nm
|
243 ((588r/min)
|
||
|
maximales Drehmoment der Spindel
|
Nm
|
300 ((588 r/min)
|
||
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
15/18.5
|
||
|
Ernährung
|
|
|||
|
Maximalgeschwindigkeit X/Z
|
m/min
|
24
|
||
|
x-Achsenbewegung
|
mm
|
260
|
||
|
Z-Achsenbewegung
|
mm
|
505
|
||
|

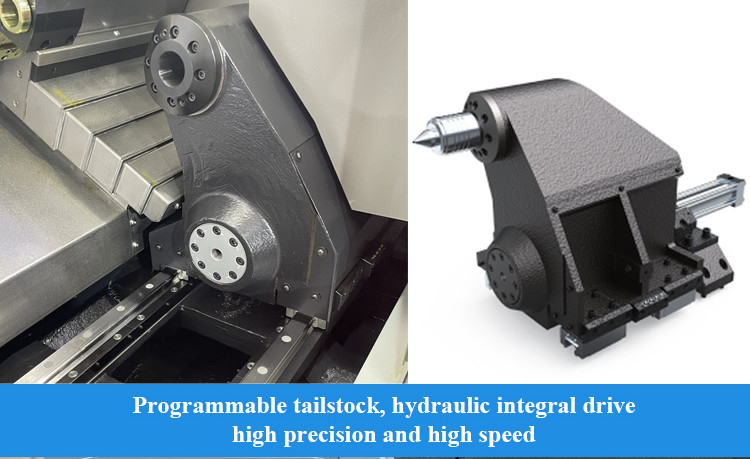

Hinterhalt
|
|
|
||
|
Reisen mit Schwanzbestand
|
mm
|
400
|
||
|
Rückenstockverstärkung
|
Morsezeichen
|
MT-5
|
||
|
Turm
|
|
|||
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
||
|
Mittelhöhe
|
mm
|
100
|
||
|
Drehposition
|
Die SEC.
|
± 16
|
||
|
Andere
|
|
|||
|
Gewicht
|
KG
|
3700
|
||
|
Gesamtmaße
(L*W*H) |
mm
|
2550 × 1675 × 1820
|
||
Anwendung in der Industrie:
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2- Antworten Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
