Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
T5-Serie
Video
Video
Beschreibung des Produkts:

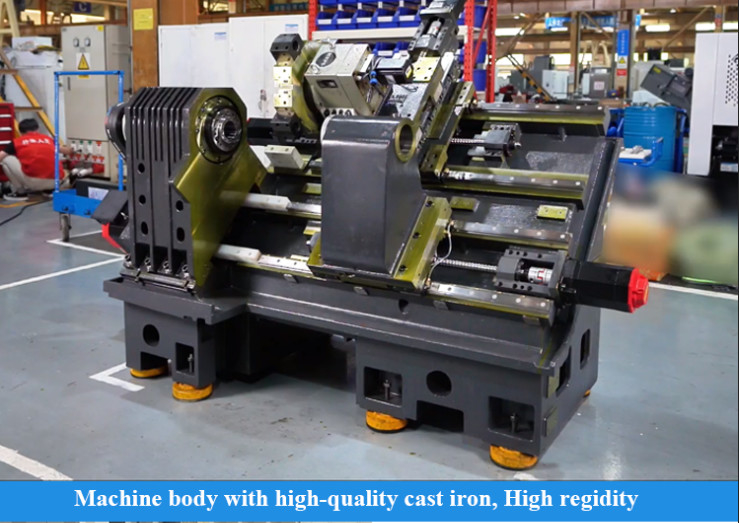

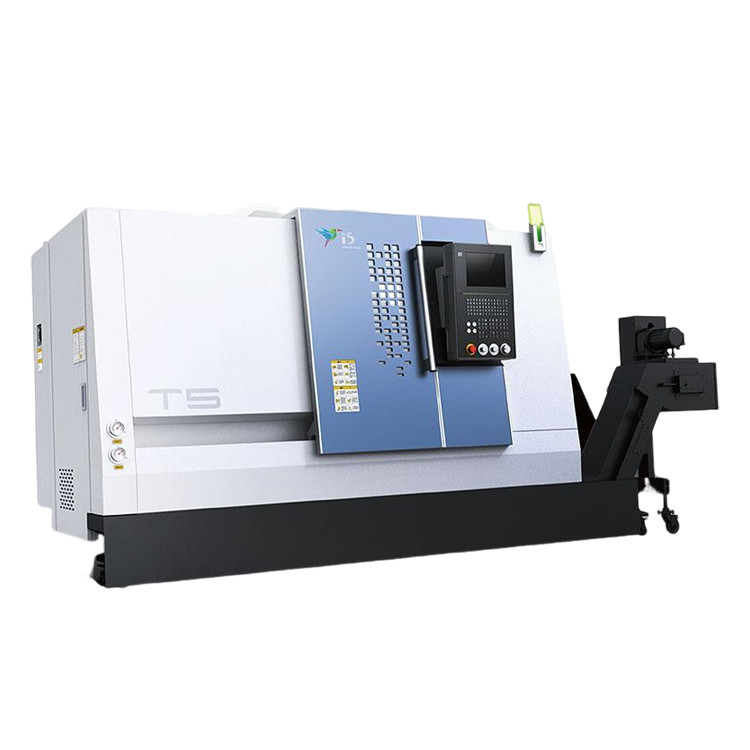

Die T5Q-Serie horizontal CNC-Drehmaschine, die intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie kombiniert, verfügt über hohe Präzision, hohe Effizienz und hohe Schneidfestigkeit.Die Software zur Analyse von Endelementen wird zur Optimierung des Designs verwendet, die Verteilung der Spannungspunkte analysieren, die Verformung von Teilen reduzieren und die optimale Struktur der gesamten Maschine erreichen.Die Hauptgussstücke bestehen alle aus hochfesten Gusseisenmaterialien, wodurch die Schwingungen während des Schneidvorgangs minimiert und die Bearbeitungsgenauigkeit und Schneidstabilität verbessert werden.
Eigenschaften des Produkts:
1"Hoch Präzision"
|
Artikel
|
Einheit
|
Spezifikationen
|
Anmerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
160
|
|
|
|
Max. Drehlänge
|
mm
|
160
|
Unterschiedliche Leuchtenparameter ändern sich
|
|
|
Max.Swing-Durchmesser über dem Bett
|
mm
|
Φ420
|
|
|
|
Max.Swing-Durchmesser über Querrutsche
|
mm
|
Φ160
|
|
|
|

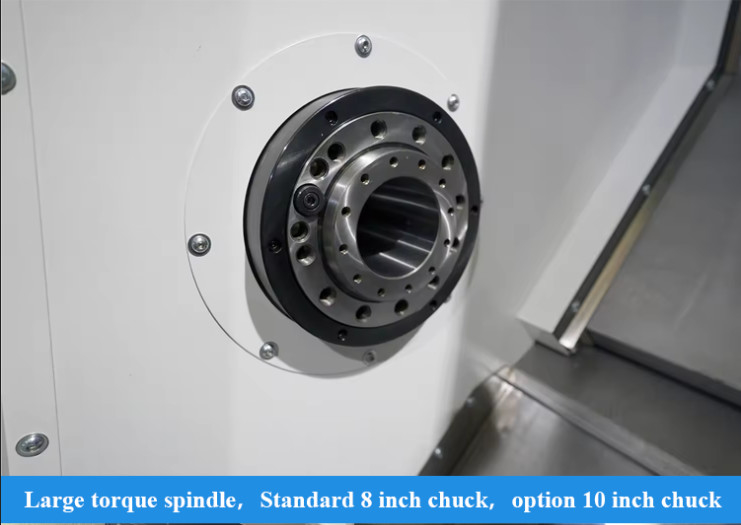

Spindel
|
Typ der Spindelnose
|
|
A2 bis 5
|
|
|
Innerer Durchmesser des vorderen Lagers
|
mm
|
Φ90
|
|
|
|
Verstärker der Spindelbohrung
|
|
1:20; Φ62
|
|
|
|
Spindelbohrung
|
mm
|
Φ56
|
|
|
|
Max. Durchmesser der Stange
|
mm
|
Φ44
|
|
|
|
Standarddurchmesser des Schubs
|
Zoll
|
8
|
|
|
|
Max. Spindelgeschwindigkeit
|
r/min
|
5000
|
Vorbehaltlich der Beschränkungen für Schub- und Befestigungsstücke
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
35 ((200 r/min)
|
|
|
|
Max. Drehmoment der Spindel
|
Nm
|
70 ((150r/min)
|
|
|
|
Ausgangsleistung des Hauptmotors kontinuierlich /30 Minuten
|
Leistung
|
7.5/11
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Schnelle Durchfahrt der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsenbewegung
|
mm
|
145
|
|
|
|
Z-Achsenfahrt
|
mm
|
205
|
|
|
|

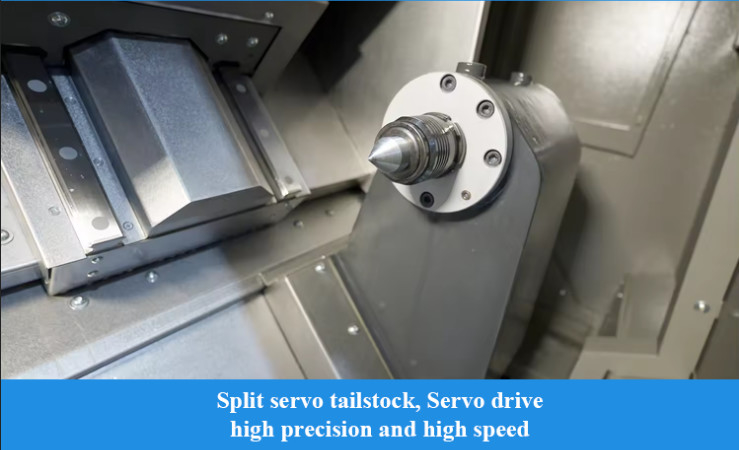

Hinterhalt
|
Reisen der Schwanzbestände
|
mm
|
-
|
|
|
Schwanzfederfeder
|
Morsezeichen
|
-
|
|
|
|
Turm
|
Form des Turms
|
|
Horizontale 8-Positionen-Servo-Turm
|
|
|
Mittelhöhe des Turms
|
mm
|
63 |
|
|
|
Richtigkeit der Wiederholung der Positionierung der Turmdrehung
|
- Ich weiß.
|
± 16
|
|
|
|
Ob der Schneider in der Nähe ausgewählt werden kann
|
|
- Ja, das ist es.
|
|
|
|
Andere
|
Abstand vom Spindelzentrum bis zum Bettboden
|
mm
|
926
|
|
|
Maschinennettogewicht
|
Weigerung
|
2600
|
|
|
|
Gesamtstromversorgungsleistung
|
KVA
|
23
|
|
|
|
Gesamtmaße (Länge X Breite X Höhe)
|
mm
|
1750 × 1650 × 1650
|
Gesamtgröße
|
|
Anwendung in der Industrie:
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
