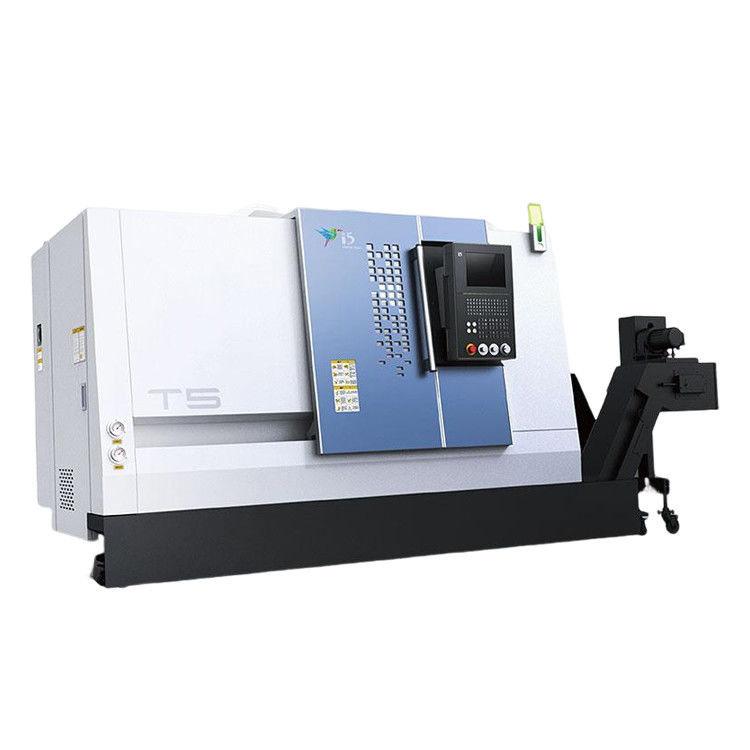

Horizontales Schrägbett CNC Drehmaschine T5-100Q Metallfräsen CNC Drehzentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.2-100Q |
|---|---|---|---|

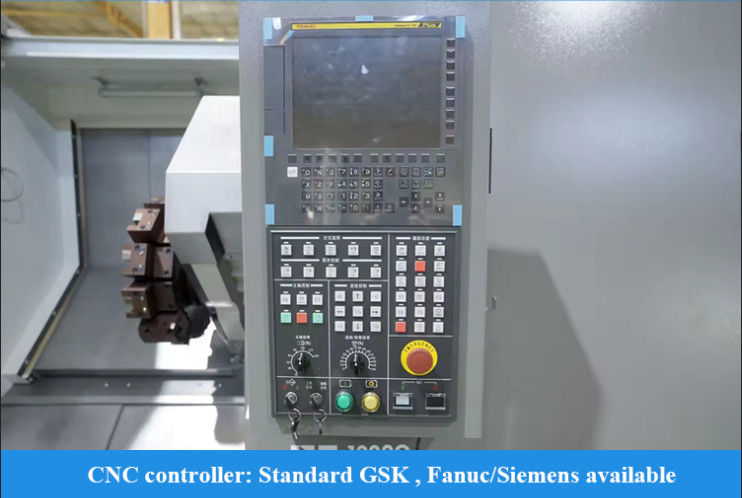

| CNC-Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Fahrt (X-Achse): | 145 |
| Fahrt (Z-Achse): | 205 | X/Z-Schnellauffahrt: | 30 m/min |
| Werkzeugposten: | 8 | Max. Drehzahl der Spindel (rpm): | 5000 |
| Max. Drehlänge (mm): | 160 | Max. Schwingen über das Bett: | Φ420 |
| Max. Schwenken über die Rutsche.: | Φ160 | Max. Cutting Durchmesser.: | Φ160 |
| Hervorheben |
SMTCL,Schrägen-Bett CNC-Drehbank,Schrägbeet Metallfräsen Drehzentrum |
||
Beschreibung des Produkts
Produktbeschreibung:

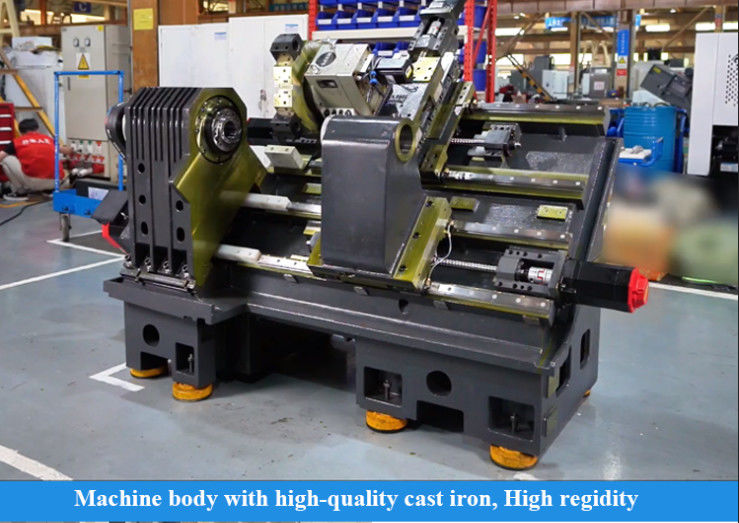

T5-Q Serie horizontale CNC-Drehmaschine, die intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie kombiniert, zeichnet sich durch hohe Präzision, hohe Effizienz und hohe Zerspanungssteifigkeit aus. Die Finite-Elemente-Analyse-Software wird verwendet, um das Design zu optimieren, die Verteilung der Spannungspunkte zu analysieren, die Verformung von Teilen zu reduzieren und die optimale Struktur der gesamten Maschine zu erreichen. Die Hauptgussteile bestehen alle aus hochfesten Gusseisenmaterialien, was die Minimierung von Vibrationen während des Schneidprozesses gewährleistet und die Bearbeitungsgenauigkeit und Zerspanungsstabilität verbessert.
Produktmerkmale:
1,Hohe Präzision
|
Artikel
|
Einheit
|
Spezifikationen
|
Bemerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
160
|
|
|
|
Max. Drehlänge
|
mm
|
160
|
Unterschiedliche Vorrichtungsparameter ändern
|
|
|
Max. Schwungdurchmesser über Bett
|
mm
|
Φ420
|
|
|
|
Max. Schwungdurchmesser über Planschlitten
|
mm
|
Φ160
|
|
|
|

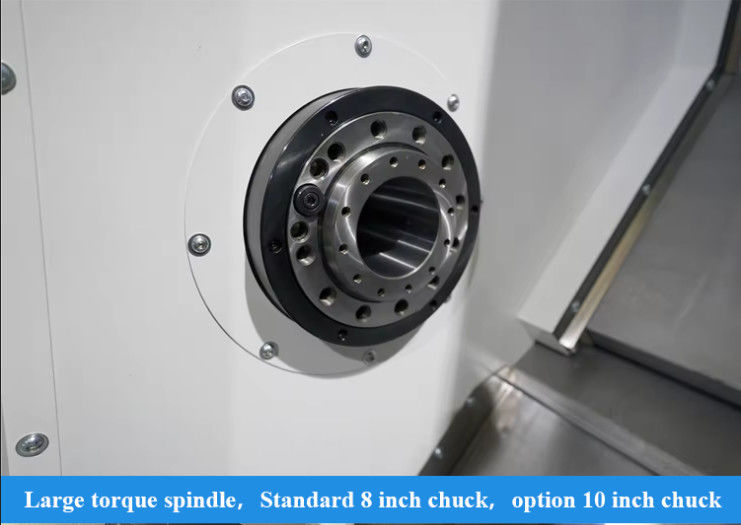

Spindel
|
Spindelnasentyp
|
|
A2-5
|
|
|
Innendurchmesser des vorderen Lagers
|
mm
|
Φ90
|
|
|
|
Konus der Spindelbohrung
|
|
1:20；Φ62
|
|
|
|
Spindelbohrung
|
mm
|
Φ56
|
|
|
|
Max. Stangendurchlass
|
mm
|
Φ44
|
|
|
|
Standard-Futterdurchmesser
|
Zoll
|
8
|
|
|
|
Max. Spindeldrehzahl
|
U/min
|
5000
|
Abhängig von Futter- und Vorrichtungsbeschränkungen
|
|
|
Spindel-Nenndrehmoment
|
Nm
|
35(200 U/min)
|
|
|
|
Max. Spindeldrehmoment
|
Nm
|
70(150 U/min)
|
|
|
|
Motorleistung kontinuierlich / 30 Minuten
|
kW
|
7.5/11
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Eilgang der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsen-Verfahrweg
|
mm
|
145
|
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
205
|
|
|
|

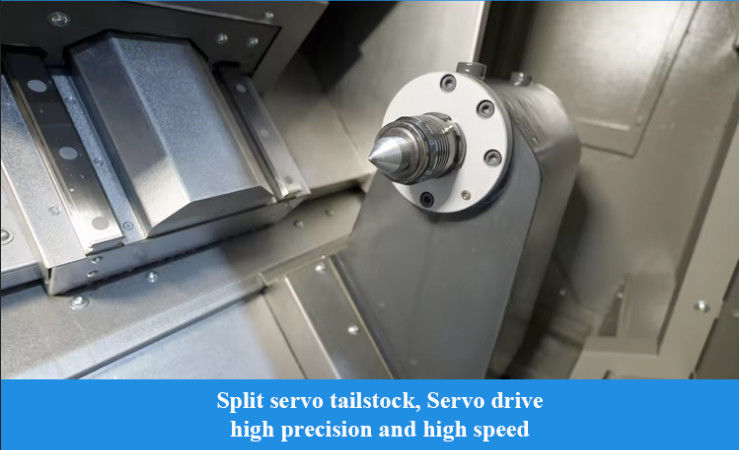

Reitstock
|
Reitstock-Verfahrweg
|
mm
|
-
|
|
|
Reitstockpinolenkonus
|
Morse
|
-
|
|
|
|
Revolver
|
Revolverform
|
|
Horizontaler 8-fach Servo-Revolver
|
|
|
Mittenhöhe des Revolvers
|
mm
|
63 |
|
|
|
Wiederholgenauigkeit der Revolverrotation
|
Sek.
|
±1.6
|
|
|
|
Ob der Werkzeugträger in der Nähe ausgewählt werden kann
|
|
ja
|
|
|
|
Sonstiges
|
Abstand von der Spindelmitte zum Bettboden
|
mm
|
926
|
|
|
Nettogewicht der Maschine
|
kg
|
2600
|
|
|
|
Gesamtleistungsaufnahme
|
kVA
|
23
|
|
|
|
Gesamtabmessungen (Länge x Breite x Höhe)
|
mm
|
1750×1650×1650
|
Gesamtabmessung
|
|
Industrieanwendung:
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
ab dem Datum des Frachtbriefs der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-one-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
