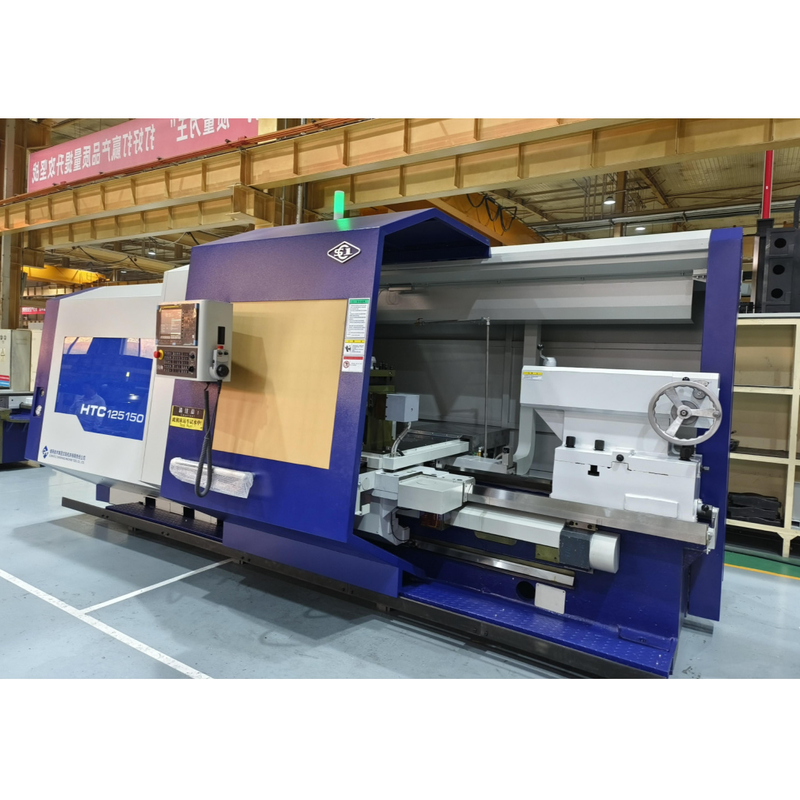

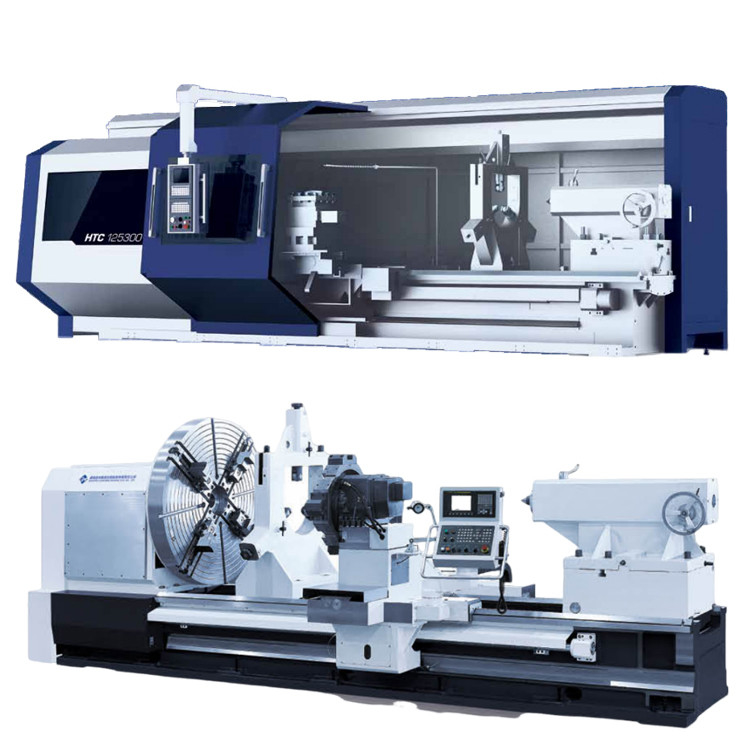

SMTCL SYMG Hochsteifigkeit Hochgeschwindigkeit CNC-Drehmaschine HTC125 Große horizontale Flachbett CNC-Drehmaschine

Markenbezeichnung: SMTCL/SYMG
Modellnummer: HTC125
Herkunftsort: China
Zertifizierung: ISO certification
Mindestbestellmenge: 1 Satz
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Flachbettdrehencnc-Maschine

FTL320

das CNC-Maschine dreht

Einzelheiten zum Produkt

Markenname:: SYMG, SMTCL Max. Length des Werkstückes (Millimeter):: 5000
Max. Spindle Speed (r.p.m):: 500 r.p.m Spindel-Bohrung (Millimeter):: 130
Positionierung der Genauigkeit (Millimeter):: ±0.014 Wiederholbarkeit (X/Y/Z) (Millimeter): System:: ±0.006
Struktur:: Flachbett-Drehbank Cnc-Kontrollsystem:: GSK, FANUC, SIEMENS
Toolpost-Marke:: IEEPO Abmessung (L*B*H):: 8500X2725X2450
Hervorheben

Hochgeschwindigkeits-Flachbett-CNC-Drehmaschine

,

Horizontale CNC-Drehmaschine

,

CNC-Drehmaschine mit hoher Steifigkeit

Beschreibung des Produkts

HTC125Großserien-AusführungCNC-Horizontal-DrehmaschineSMTCL SYMG

Drehmaschinenübersicht

HTC125 Großserien-CNC-Horizontal-Flachbett-Drehmaschine,Hohe Steifigkeit, hohe Geschwindigkeit, hohe Genauigkeit und hohe Effizienz

Drehmaschine ​ SPEZIFIKATIONEN
Produkteinführung

SMTCL SYMG Hochsteifigkeit Hochgeschwindigkeit CNC-Drehmaschine HTC125 Große horizontale Flachbett CNC-Drehmaschine 0

PRODUKTSPEZIFIKATIONEN

Wichtigste technische Daten

Wichtigste technische Parameter
Artikel
Einheit
HTC 125150
HTC 125300
HTC 125500

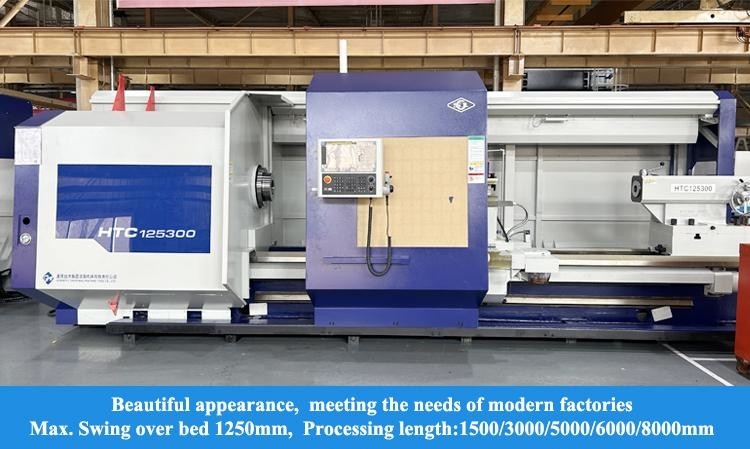

Maximaler Schwingdurchmesser über dem Bett
mm
1250
1250
1250
Maximale Werkstückhalte-Länge (Abstand zwischen den Spitzen)
mm
1600
3100
5100
Maximale Schnittlänge
mm
1500
3000
5000
Maximaler Schneiddurchmesser
mm
1250
1250
1250
Maximaler Schwingdurchmesser über dem Planschlitten
mm
850
850
850
Spindelnasentyp und -code

A2-15
A2-15
A2-15
Spindel-Vorderende Bohrungskegel

Metrisches System 140
Metrisches System 140
Metrisches System 140
Spindelbohrungsdurchmesser
mm
130
130
130
Hydraulischer Getriebekopf
Spindeldrehzahlbereich
U/min
5-500
5-500
5-500
Maximales Ausgangsdrehmoment der Spindel
Nm
7500
7500
7500
Spindeldrehzahlstufen

Hydraulisch3Stufen, stufenlos variable Geschwindigkeiten in jeder Stufe
Hydraulisch3Stufen, stufenlos variable Geschwindigkeiten in jeder Stufe
Hydraulisch3Stufen, stufenlos variable Geschwindigkeiten in jeder Stufe
Leistung des Hauptmotors
kW
22
22
22

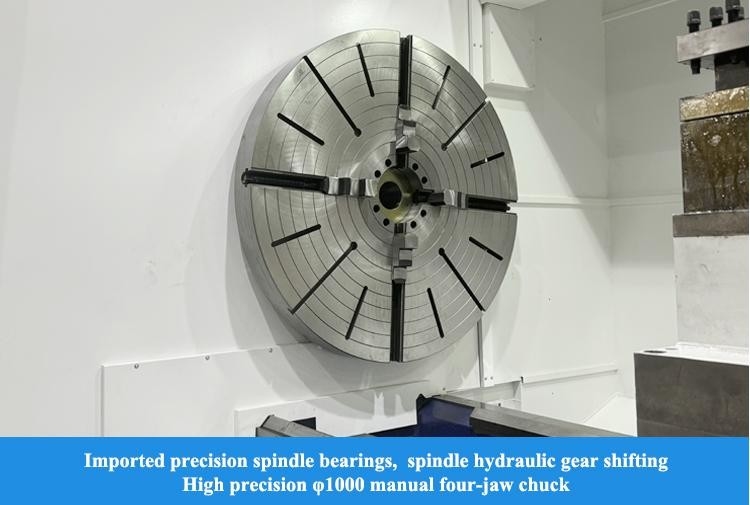

Futter
Durchmesser/Typ des Futters
mm
1000/manuell vierbackig
1000/manuell vierbackig
1000/manuell vierbackig
Eilganggeschwindigkeit der X-Achse
m/min
6
6
6
Eilganggeschwindigkeit der Z-Achse
m/min
5
5
5
X-Achsen-Verfahrweg
mm
650
650
650
Z-Achsen-Verfahrweg
mm
1500
3000
5000

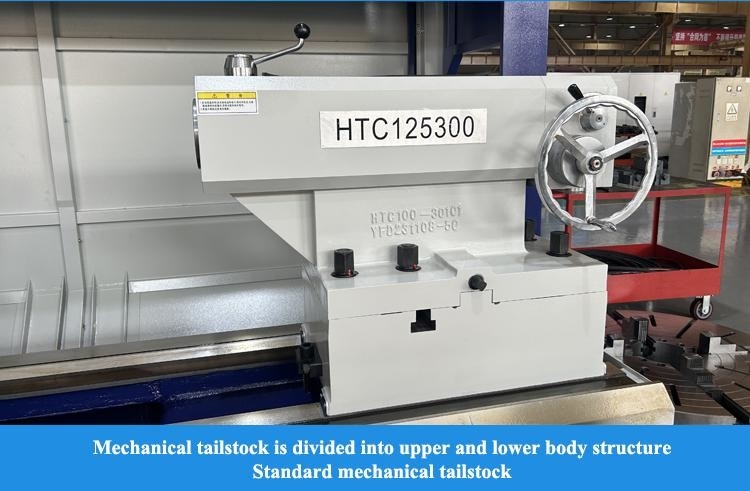

Mechanischer Reitstock
Reitstockschaftdurchmesser
mm
160
160
160
Reitstockschaftweg
mm
300
300
300
Reitstockschaftkegel

Morse 6#
Morse 6#
Morse 6#

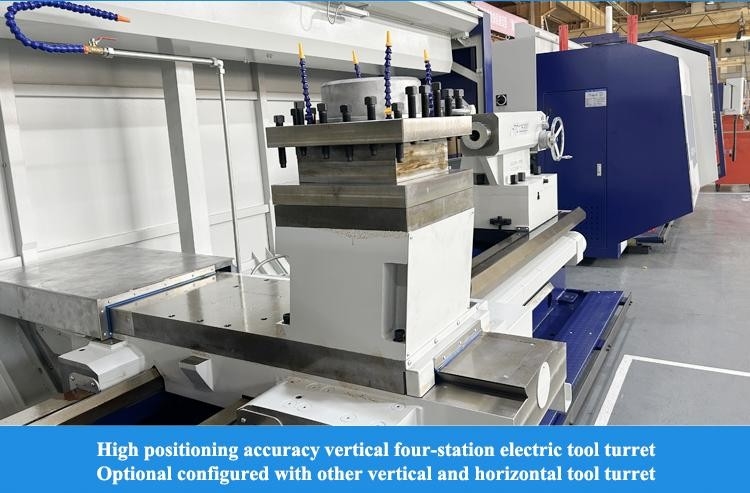

Werkzeugpostentyp

Vertikal 4-Positionen
Vertikal 4-Positionen
Vertikal 4-Positionen
Werkzeuggröße
mm
40X40
40X40
40X40
Maximale Tragfähigkeit
Scheibenwerkstücke
kg
1000
1000
1000
Wellenwerkstücke
kg
5000
5000
5000
Bearbeitungsgenauigkeit
Bearbeitungsgenauigkeit

IT6-IT7
IT6-IT7
IT6-IT7
Rundheit des bearbeiteten Werkstücks
mm
0,005
0,005
0,005
Gleichmäßigkeit des Bearbeitungsdurchmessers
mm
0,025/300
0,025/300
0,025/300
Ebenheit des bearbeiteten Werkstücks
mm
0,02/0300
0,02/0300
0,02/0300
Oberflächenrauheit des bearbeiteten Werkstücks
Zylindrische Oberfläche
Ral.6nm
Ral.6nm
Ral.6nm
Kreisförmige gewölbte Oberfläche Konische Oberfläche
Ra 3.2pm
Ra 3.2pm
Ra 3.2pm
Positioniergenauigkeit
X-Achse
mm
0,014
0,014
0,014
Z-Achse
mm
0,024
0,032
0,05
Wiederholgenauigkeit
X-Achse
mm
0,006
0,006
0,006
Z-Achse
mm
0,012
0,016
0,016
Mittenhöhe
Vom Bett
mm
625
625
625
Von der Bodenoberfläche
mm
1275
1275
1275
Hauptstromversorgung
Spannung
V
AC380
AC380
AC380
Bereich der Spannungsschwankung

±10%
±10%
±10%
Frequenz
Hz
50 ±0,5
50 ±0,5
50 ±0,5
Gesamte elektrische Kapazität
KVA
51
51
51
Gesamtabmessung (L X B X H)
mm
5000X2725X2450
6500X2725X2450
8500X2725X2450
Anmerkungen: Die in der Tabelle angegebenen Parameter dienen nur als Referenz, und bitte beziehen Sie sich im Falle einer Änderung auf das tatsächliche Produkt.
