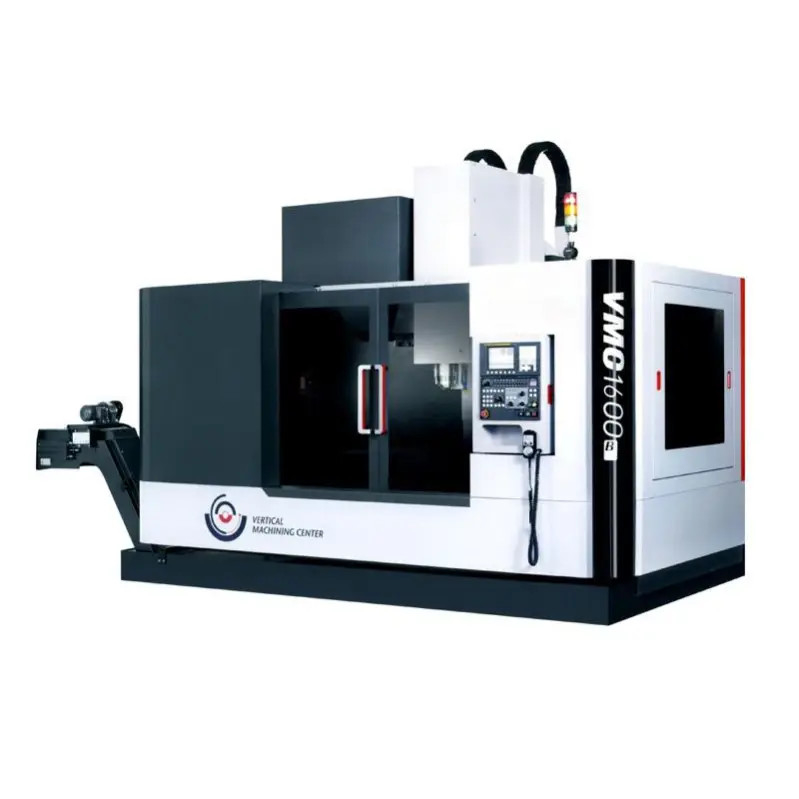

VMC1600 CNC-Vertikalbearbeitungszentrum 3/4-Achsen-CNC-Fräsmaschine SMTCL SYMG
Einzelheiten zum Produkt
| Spindelgeschwindigkeit:: | 6000 U / min | Spindeldrehmoment:: | 95.4Nm |
|---|---|---|---|
| Vorschubgeschwindigkeit:: | 10 m/min | Spindelkonus:: | BT50 |
| Cnc-Kontrollsystem:: | FANUC, Siemens | Tabellen-Reise (X) (Millimeter):: | 1600 |
| Tabellen-Reise (Z) (Millimeter):: | 800 | Wiederholbarkeit (X/Y/Z) (Millimeter):: | 0,01 |
| Schnelle Bewegungsgeschwindigkeit X/Y/Z:: | 24/24/20 m/min | Markenname:: | SYMG, SMTCL |
| Hervorheben |
vertikale Mitte maschineller Bearbeitung 4 Achse cnc,VMC1600 CNC-Fräsmaschine,5 Achse CNC vertikale Mitte maschineller Bearbeitung |
||
Beschreibung des Produkts
Die Arbeitstischgröße der VMC B-Serie von 650*430mm bis 2200*800mm, die X-Achsenreise von 580mm bis 2100mm, verschiedene Konfigurationen können den Bedürfnissen der Kunden in verschiedenen Bereichen gerecht werden.
| Modell | Einheit | VMC1300B | VMC1600B | VMC2100B |
| Abmessungen des Arbeitstisches | mm | 1400x700 | Die Größe ist: | 2200x800 |
| T-Schlittengrößen | mm | 18x5 | 22x5 | 22x5 |
| Max. zulässige Last | Weigerung | 1000 | 2000 | 3000 |
| Fahrt auf der X-Achse | mm | 1300 | 1600 | 2100 |
| Fahrt auf der Y-Achse | mm | 700 | 800 | 800 |
| Fahrt auf der Z-Achse | mm | 700 | 800 | 800 |
| Maximaler Abstand von der Spindelnose zum Arbeitstisch | mm | 850 | 940 | 1000 |
| Min. Entfernung von der Spindelnose zum Arbeitstisch | mm | 150 | 140 | 200 |
| mit einer Breite von nicht mehr als 20 mm | USE Gefahrenabweichung | USE Gefahr für die Gesundheit | USE Gefahr für die Gesundheit | |
| Drehzahl der Spindel | r/min | 8000/6000/6000 | 6000 | 6000 |
| Hauptmotordrehmoment | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| Hauptmotorleistung | Leistung | Ich bin nicht derjenige.5 | 15/18.5 | 15/18.5 |
| Schnelle Drehzahl auf der Achse X/Y/Z | m/min |
24/24/20; 24/24/20 24/24/20 |
24/24/20 | 18/18/18 |
| Zuführgeschwindigkeit | m/min | 2010/10/10 | 10 | 10 |
| Werkzeugmagazinformular | Mechanischer Arm | Mechanischer Arm | Mechanischer Arm | |
| Werkzeugmenge | Stück | Ich bin nicht derjenige. | 20 | 20 |
| Zeit für den Werkzeugwechsel | s | 2.5/3.5/3.5 | 3.5 | 3.5 |
| Positionsgenauigkeit | mm | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Genauigkeit der Wiederholbarkeit | mm | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 |
| Gesamtleistungskapazität | KVA | 37 | 37 | 37 |
| Luftzufuhrdruck | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Gesamtmaße (LxWxH) | mm | 5026x3232x3361 | Der Wert der Verpackung ist: | 6705x3500x3910 |
| Maschinengewicht | Weigerung | 11000 | 135000 | 17500 |
| CNC-Steuerung | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
Produkt-Highlights
VMC 1600 Die feine Qualität SMTCL SYMG VMC CNC Vertikalbearbeitungszentrum Drehmaschine FANUC-System Drehmaschine Übersicht VMC1600 Vertikalbearbeitungszentrum Diese neue Generation VMC1600 vertikale Bearbeitungszentrum übernimmt vertikale Rahmen Layout, Kreuzrutschen Struktur, hohe starre Hering ...
