Name: 3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850Q
Availability: InStock

Haus > produits > CNC vertikale Mitte maschineller Bearbeitung >

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum

7.5KW CNC-Metallfräsmaschine

3 Achsen CNC-Fräsen-Bearbeitungszentrum

Vertikalbearbeitungszentrum für Fräsmaschinen

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC850Q

Kontakt mit uns

Bitte um ein Angebot

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum

Einzelheiten zum Produkt

Produktbezeichnung:

Maschine der Drehbank BT40

Cnc-Kontrollsystem::

FANUC, Siemens

Tabellen-Reise (X) (Millimeter)::

850

Tabellen-Reise (Z) (Millimeter)::

540

Wiederholbarkeit (X/Y/Z) (Millimeter)::

0,004

Vorschubgeschwindigkeit (mm/min)::

1 - 20000 mm/min

Achsenreise X /Y/Z::

850mm/500mm/540mm

Schnelle Geschwindigkeit X-/Y/Zachse::

48/48/48 m/min

Hauptleistungsstärke::

7.5/11kW

Gesamtabmessungen:

2400x3125x2840mm

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

negotiable

Verpackung Informationen

Das Holzetui, Zinnstamm, andere seetaugliche Verpackung

Lieferzeit

45-60 Tage

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

50 Sätze pro Monat

VERWANDTE PRODUKTE

Video

Wirtschaftliches CNC-Vertikalbearbeitungszentrum M800 3-Achsen-CNC-Fräsmaschine Syntec Controller VMC-Maschine

Beste Preis erhalten

Video

SMTCL VMC850Q 3 Achsen vertikaler Bearbeitungszentrum 4 Achsen CNC-Fräsmaschine mit Drehtisch

Beste Preis erhalten

Video

3 Achsen Vertikalbearbeitungszentrum Aluminiumbearbeitung VMC850Q 4 Achsen CNC-Fräsmaschine Fanuc CNC VMC

Beste Preis erhalten

Video

Vertikales Bearbeitungszentrum VMC1100P Hochsteifigkeit Gantry Frame Struktur 4 Achsen CNC Fräsmaschine

Beste Preis erhalten

Kontakt mit uns

+8613916455787

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

VMC 850 Q Die feine Qualität SMTCL SYMG VMC CNC Vertikalbearbeitungszentrum Drehmaschine FANUC-System

Drehmaschine Übersicht

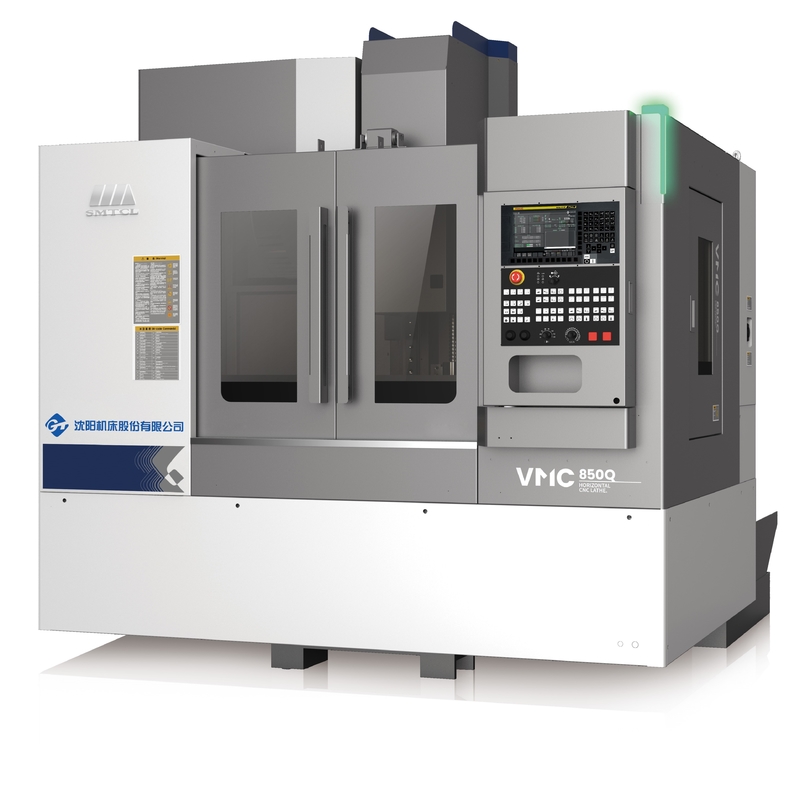

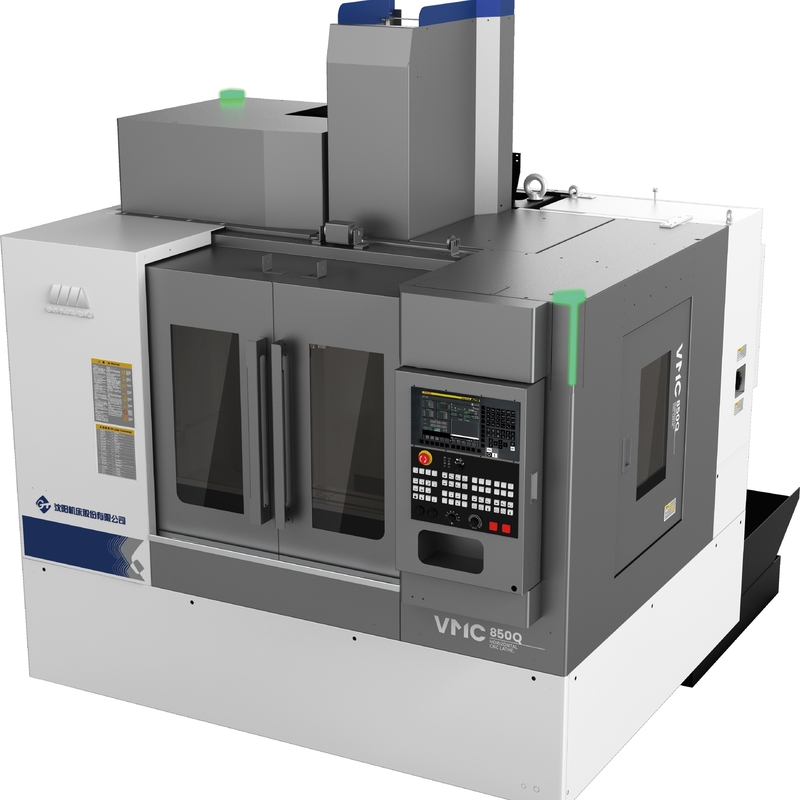

VMC850Q Vertikalbearbeitungszentrum

Diese neue Generation VMC850Q vertikalen Bearbeitungszentrum nimmt vertikale Rahmen Layout, Kreuzrutschen Struktur, hohe starre Hering Spalte, umgekehrte trapezförmige Spindelbox, niedrige Schwerpunkt,hochfesten BettDie Maschine ist einfach und kompakt, die Bodenfläche ist klein.ist für die Montage einer automatischen Leitung geeignet■ kann Oberflächenfräsen, Bohren, Bohren, Reaming, 2D- und 3D-Oberflächenbearbeitung, Tappen und andere Verfahren der Integration von Hochpräzisionsbearbeitung sein.hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.

Spezifikationen der Drehmaschine

Haupttechnische Spezifikationen

Haupttechnische Parameter

Artikel		Einheit	Spezifikationen
Kapazität	X-Achsenbewegung	mm	850
	Fahrt auf der Y-Achse	mm	500
	Z-Achsenfahrt	mm	540
	Spindelnase zur Tischfläche	mm	120 bis 660
	Spindelnase zur Spaltenoberfläche	mm	640
Arbeitstisch	Tabellengröße (L × W)	mm	1000 × 500
	Maximale Last auf dem Tisch	Weigerung	600
	Größe des T-Schlitzes	mm	18 × 5
Spindel	Drehzahl der Spindel	Umdrehungen pro Minute	10000
	Spindel-Stäbe/Spindelstange	mm	7/24 Verjüngung
	Spindel-Stäbe/Spindelstange	mm	USE Gewerbewirtschaft
	Spindelmotor	kW	7.5/11
	Maximales Ausgangsdrehmoment	N.m.	35.8/70
	Typ des Spindelantriebs		Synchrone Zahnriemen
Futterrate	X, Y, Z schnelle Durchfahrt	M/min	48/48/48
Futterrate	Maximale Schnittzufuhrrate	M/min	20
A.T.C.	Werkzeugspeicherkapazität	pc	Armtyp 24
	Maximaler Werkzeugdurchmesser	mm	150(80)
	Maximale Werkzeuglänge	mm	250
	Zeit für den Werkzeugwechsel (T-T)	Sekunde	2.5
Genauigkeit	Positionsgenauigkeit X/Y/Z	mm	0- Ich weiß nicht.006
Genauigkeit	Wiederholbarkeitsposition X/Y/Z	mm	0- Ich weiß nicht.004
Andere	Gesamtmaße ((L×WxH)	mm	2400 × 3125 × 2840
	Maschinengewicht	Weigerung	5100
	Gesamtleistungsanforderung	KVA	18

Drehmaschine Standard

1. FANUC OI-MF TYPE ((5) β Steuerungssystem 2. 10000 RPM Spindel, Gürtel angeschlossen 3. 24 Scheibenmanipulator Werkzeugmagazin 4. Wasserbehälter + Bett Spülchips 5. Saubere Luftpistole, Arbeitslicht, Warnlicht

Optionale Drehmaschine

1. Fanuc Oi-MF TAPE (1) β-System 2. Fanuc Oi-MF TAPE (1) α-System 3. Siemens 828D CNC-System 4. Direktverbindung 12000 RPM mechanische Spindel 5. 16000 RPM, 24000 motorisierte Spindel 6. 4. Achs Drehscheibe 7.Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa 8. Öl-Wasser-Separator 9. Kettenchip-Entferner 10. Reinwasserpistole 11. Werkzeug- und Werkstückinspektion 12. automatische Tür 13. Sicherheitsschloss 14.Elektro- und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine umsetzt den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010

Inspektionspunkte		Fabrikstandard
Bearbeitungsgenauigkeit		IT6
Positionsgenauigkeit	X-Achse (mm)	0.008
	Y-Achse (mm)	0.006
	Z-Achse (mm)	0.006
Wiederholung der Positionierungsgenauigkeit	X-Achse (mm)	0.005
	Y-Achse (mm)	0.004
	Z-Achse (mm)	0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile

Artikel	Spezifikationen	Marke	Anmerkungen
CNC-System	FANUC Oi-MF PLUS TYPE (5)	FANUC
Hauptmotor	Die in Absatz 1 genannten Anforderungen gelten nicht für	FANUC
X-Achsenmotor	βiSc 12/3000-B	FANUC
Y-Achsenmotor	βiSc 12/3000-B	FANUC
Z-Achsenmotor	Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt.	FANUC
X-Achsen-Schraublager	30 × 62 × 15	NSK/FAG/NACHI/NTN
Schraublager auf der Y-Achse	30 × 62 × 15	NSK/FAG/NACHI/NTN
Z-Achsen-Schraublager	30 × 62 × 15	NSK/FAG/NACHI/NTN
X-Achsen-Kugelschraube	φ40×16,C3	THK/PMI/HIWN
Kugelschraube auf der Y-Achse	φ40×16,C3	THK/PMI/HIWN
Kugelschraube zur Z-Achse	φ40×16,C3	THK/PMI/HIWN
X-Achsenführung	35	THK/REXROTH/PMI/HIWN
Y-Achsenführung	45	THK/REXROTH/PMI/HIWN
Z-Achsenführung	45	THK/REXROTH/PMI/HIWN

Ein Blick auf die Merkmale

Einfache Struktur und hervorragende Leistung

Eine Blei-Schraube: vorgezogen

B Führungsschiene: Walze

C Spindel: 10000 Umdrehungen pro Minute

D Stützpunkt: hohe Steifigkeit

E-Säule: Typ der Heringknochen

F Bett: große Neigung

Die dreiachsige Schraube verwendet die Montagemethode der festen beiden Enden und mit 40 großen Durchmesser hochpräzise Kugelschraube,die beste Geschwindigkeitsreaktion und Positionierungsgenauigkeit kann durch eine Vordehnungsabwicklung erzielt werden.

B Führungsschiene: Rollen Die lineare Führungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die allgemeine Steifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern.Lineare Führung hat kleine Vibrationen bei hoher Geschwindigkeit und kein Krabbeln bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

C Spindel: 10000 RPM 10000 RPM Hochgeschwindigkeitsspindel mit importierten P4-Speziallagern mit hoher Präzision und hoher Steifigkeit;Die Hauptwelle hat vor dem Verlassen der Fabrik die dynamische Balance Korrektur Prüfung bestanden.

D Stützstoff: hohe Steifigkeit Hochsteifigkeit Struktur Spindelbox Design, Verbesserung des Schneidwiderstands der Werkzeugmaschine und wirksame Verringerung der Spindel Vibration,zur Gewährleistung der Bearbeitungsgenauigkeit und Oberflächenbearbeitung der Teile.

E-Säule: Heringknochenart Klassische "menschliche" Struktur, solide und stabil, die Verarbeitungsstabilität und die Tragfähigkeit bei hoher Bewegungsgeschwindigkeit effektiv aufrechterhalten.

F Bett: große Neigung Groß Neigung Winkel Bett, wirksam fördern die Beseitigung von Trümmern.die Steifigkeit und Stabilität des Produkts wirksam verbessern.

Verarbeitungsfall

F1: Wie kann ich ein Angebot erhalten?

A: Lassen Sie hier Ihre Bestellwünsche und wir werden Ihnen so schnell wie möglich antworten.

Q2: Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?

A: Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F3: Was sind Ihre Garantiebedingungen?

A: Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten, beginnend mit dem Konnossement der Maschine.

F4: Warum haben Sie sich für Ihre Firma entschieden?

A:Die Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.Und die meisten der CNC-Marken können als die Benutzer Bedürfnisse ausgewählt werden.

F5: Sind die Standardzubehör im Preis inbegriffen?

A: Ja, alle unsere Preise beinhalten die aufgelisteten Standardzubehör.

F6: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?

A: Wir können diese Art von Service anbieten. Wenn die Maschinen an der Installationsstelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F7: Wie kann ich die am besten geeigneten Maschinen auswählen?

A: Bitte nennen Sie Ihre Spezifikationen oder die Zeichnung der Produkte, wir wählen die für Sie am besten geeigneten Maschinen aus.

F8: Was sind die wichtigsten Produkte Ihrer Firma?

A: Wir haben uns auf alle Arten von Maschinen spezialisiert, z. B. CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, herkömmliche Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

F9: Was sind die Zahlungsbedingungen?

A: T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
