3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum

Markenbezeichnung: SMTCL/SYMG
Modellnummer: VMC850Q
Herkunftsort: China
Zertifizierung: ISO certification
Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Mitte der hohe Präzision CNC-Vertikalen-maschinellen Bearbeitung

Mitte der maschinellen Bearbeitung des Bock-12000rpm

Mitte der maschinellen Bearbeitung des Bock-15000mm/min

Einzelheiten zum Produkt

Produktname: Maschine der Drehbank BT40 Cnc-Kontrollsystem:: FANUC, Siemens
Tabellen-Reise (X) (Millimeter):: 850 Tabellen-Reise (Z) (Millimeter):: 540
Wiederholbarkeit (X/Y/Z) (Millimeter):: 0,004 Vorschubgeschwindigkeit (mm/min):: 1 - 20000 mm/min
Achsenreise X /Y/Z:: 850mm/500mm/540mm Schnelle Geschwindigkeit X-/Y/Zachse:: 48/48/48 m/min
Hauptleistungsstärke:: 7.5/11kW Gesamtabmessungen: 2400x3125x2840mm
Hervorheben

7.5KW CNC-Metallfräsmaschine

,

3 Achsen CNC-Fräsen-Bearbeitungszentrum

,

Vertikalbearbeitungszentrum für Fräsmaschinen

Beschreibung des Produkts

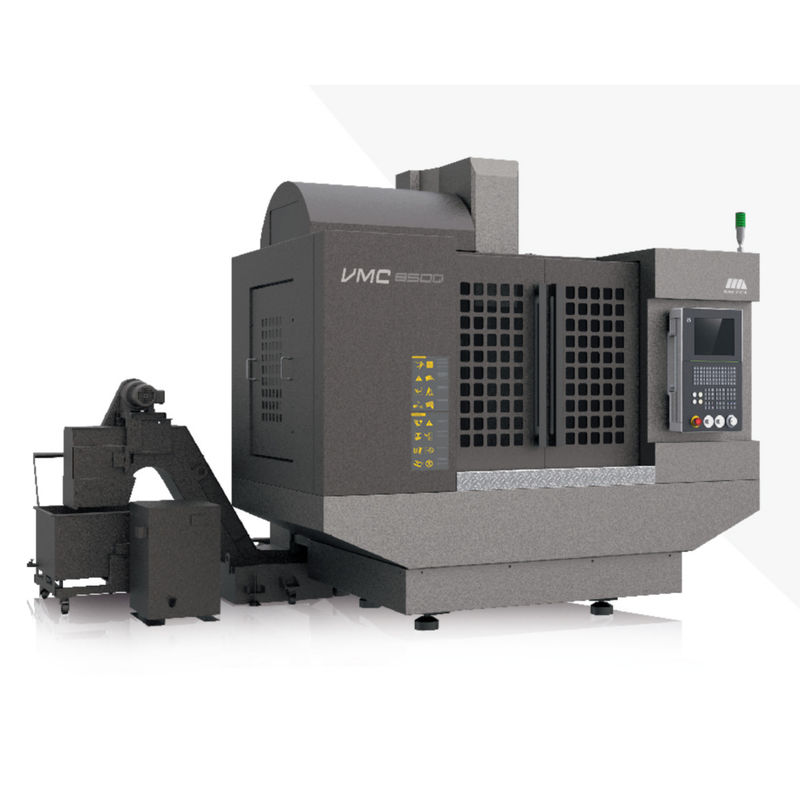

VMC 850 Q Die feine Qualität SMTCL SYMG VMC CNC Vertikalbearbeitungszentrum Drehmaschine FANUC-System

Drehmaschine Übersicht

VMC850Q Vertikalbearbeitungszentrum
Diese neue Generation VMC850Q vertikalen Bearbeitungszentrum nimmt vertikale Rahmen Layout, Kreuzrutschen Struktur, hohe starre Hering Spalte, umgekehrte trapezförmige Spindelbox, niedrige Schwerpunkt,hochfesten BettDie Maschine ist einfach und kompakt, die Bodenfläche ist klein.ist für die Montage einer automatischen Leitung geeignet■ kann Oberflächenfräsen, Bohren, Bohren, Reaming, 2D- und 3D-Oberflächenbearbeitung, Tappen und andere Verfahren der Integration von Hochpräzisionsbearbeitung sein.hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.

Spezifikationen der Drehmaschine

Haupttechnische Spezifikationen

Haupttechnische Parameter
Artikel
 Einheit
Spezifikationen
Kapazität X-Achsenbewegung mm 850
Fahrt auf der Y-Achse mm 500
Z-Achsenfahrt mm 540
Spindelnase zur Tischfläche mm 120 bis 660
Spindelnase zur Spaltenoberfläche mm 640
Arbeitstisch Tabellengröße (L × W) mm 1000 × 500
Maximale Last auf dem Tisch Weigerung 600
Größe des T-Schlitzes mm 18 × 5
Spindel Drehzahl der Spindel Umdrehungen pro Minute 10000
Spindel-Stäbe/Spindelstange mm 7/24 Verjüngung
USE Gewerbewirtschaft
Spindelmotor kW 7.5/11
Maximales Ausgangsdrehmoment N.m. 35.8/70
Typ des Spindelantriebs   Synchrone Zahnriemen
Futterrate X, Y, Z schnelle Durchfahrt M/min 48/48/48
Maximale Schnittzufuhrrate M/min 20
A.T.C. Werkzeugspeicherkapazität pc Armtyp 24
Maximaler Werkzeugdurchmesser mm 150(80)
Maximale Werkzeuglänge mm 250
Zeit für den Werkzeugwechsel (T-T) Sekunde 2.5
Genauigkeit Positionsgenauigkeit X/Y/Z mm 0- Ich weiß nicht.006
Wiederholbarkeitsposition X/Y/Z mm 0- Ich weiß nicht.004
Andere Gesamtmaße ((L×WxH) mm 2400 × 3125 × 2840
Maschinengewicht Weigerung 5100
Gesamtleistungsanforderung KVA 18


Drehmaschine Standard

1. FANUC OI-MF TYPE ((5) β Steuerungssystem 2. 10000 RPM Spindel, Gürtel angeschlossen 3. 24 Scheibenmanipulator Werkzeugmagazin 4. Wasserbehälter + Bett Spülchips 5. Saubere Luftpistole, Arbeitslicht, Warnlicht

Optionale Drehmaschine

1. Fanuc Oi-MF TAPE (1) β-System 2. Fanuc Oi-MF TAPE (1) α-System 3. Siemens 828D CNC-System 4. Direktverbindung 12000 RPM mechanische Spindel 5. 16000 RPM, 24000 motorisierte Spindel 6. 4. Achs Drehscheibe 7.Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa 8. Öl-Wasser-Separator 9. Kettenchip-Entferner 10. Reinwasserpistole 11. Werkzeug- und Werkstückinspektion 12. automatische Tür 13. Sicherheitsschloss 14.Elektro- und Klimaanlage

Hauptgenauigkeit

Die Genauigkeit der Maschine umsetzt den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010
Inspektionspunkte Fabrikstandard
Bearbeitungsgenauigkeit IT6
Positionsgenauigkeit X-Achse (mm) 0.008
Y-Achse (mm) 0.006
Z-Achse (mm) 0.006
Wiederholung der Positionierungsgenauigkeit X-Achse (mm) 0.005
Y-Achse (mm) 0.004
Z-Achse (mm) 0.004

Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Artikel Spezifikationen Marke Anmerkungen
CNC-System FANUC Oi-MF PLUS TYPE (5) FANUC
Hauptmotor Die in Absatz 1 genannten Anforderungen gelten nicht für FANUC
X-Achsenmotor βiSc 12/3000-B FANUC
Y-Achsenmotor βiSc 12/3000-B FANUC
Z-Achsenmotor Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt. FANUC
X-Achsen-Schraublager 30 × 62 × 15 NSK/FAG/NACHI/NTN
Schraublager auf der Y-Achse 30 × 62 × 15 NSK/FAG/NACHI/NTN
Z-Achsen-Schraublager 30 × 62 × 15 NSK/FAG/NACHI/NTN
X-Achsen-Kugelschraube φ40×16,C3 THK/PMI/HIWN
Kugelschraube auf der Y-Achse φ40×16,C3 THK/PMI/HIWN
Kugelschraube zur Z-Achse φ40×16,C3 THK/PMI/HIWN
X-Achsenführung 35 THK/REXROTH/PMI/HIWN
Y-Achsenführung 45 THK/REXROTH/PMI/HIWN
Z-Achsenführung 45 THK/REXROTH/PMI/HIWN
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 0
Ein Blick auf die Merkmale
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 1
Einfache Struktur und hervorragende Leistung
Eine Blei-Schraube: vorgezogen

B Führungsschiene: Walze

C Spindel: 10000 Umdrehungen pro Minute

D Stützpunkt: hohe Steifigkeit

E-Säule: Typ der Heringknochen

F Bett: große Neigung

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 2

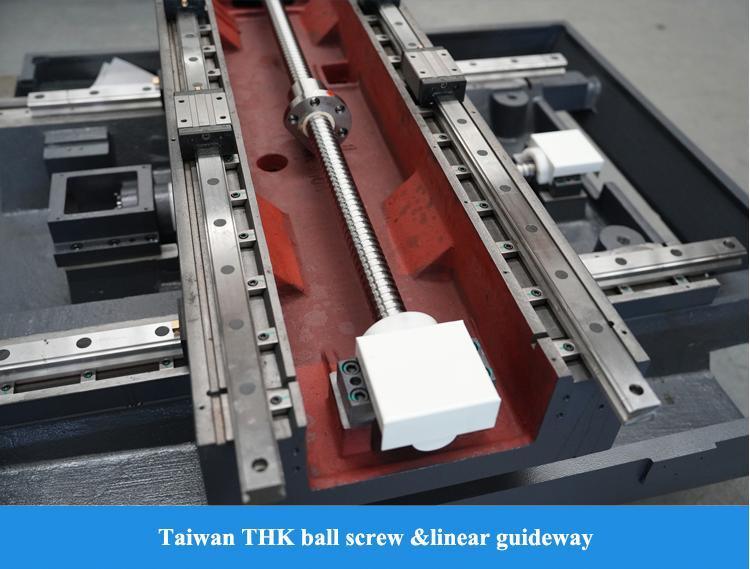

Die dreiachsige Schraube verwendet die Montagemethode der festen beiden Enden und mit 40 großen Durchmesser hochpräzise Kugelschraube,die beste Geschwindigkeitsreaktion und Positionierungsgenauigkeit kann durch eine Vordehnungsabwicklung erzielt werden.
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 3
B Führungsschiene: Rollen Die lineare Führungsschiene wird für drei Achsen ausgewählt, um die Tragfähigkeit zu erhöhen und die allgemeine Steifigkeit und Zuverlässigkeit der Werkzeugmaschine zu verbessern.Lineare Führung hat kleine Vibrationen bei hoher Geschwindigkeit und kein Krabbeln bei niedriger Geschwindigkeit, um die Bearbeitungsgenauigkeit zu gewährleisten.

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 4
C Spindel: 10000 RPM 10000 RPM Hochgeschwindigkeitsspindel mit importierten P4-Speziallagern mit hoher Präzision und hoher Steifigkeit;Die Hauptwelle hat vor dem Verlassen der Fabrik die dynamische Balance Korrektur Prüfung bestanden.

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 5
D Stützstoff: hohe Steifigkeit Hochsteifigkeit Struktur Spindelbox Design, Verbesserung des Schneidwiderstands der Werkzeugmaschine und wirksame Verringerung der Spindel Vibration,zur Gewährleistung der Bearbeitungsgenauigkeit und Oberflächenbearbeitung der Teile.

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 6
E-Säule: Heringknochenart Klassische "menschliche" Struktur, solide und stabil, die Verarbeitungsstabilität und die Tragfähigkeit bei hoher Bewegungsgeschwindigkeit effektiv aufrechterhalten.

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 7
F Bett: große Neigung Groß Neigung Winkel Bett, wirksam fördern die Beseitigung von Trümmern.die Steifigkeit und Stabilität des Produkts wirksam verbessern.

3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 8
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 9


Verarbeitungsfall
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 10
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 11
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 12
3 Achsen CNC-Fräsmaschine Metallfräsen und Drehmaschine Boom SMTCL vertikaler Bearbeitungszentrum 13

F1: Wie kann ich ein Angebot erhalten?
A: Lassen Sie hier Ihre Bestellwünsche und wir werden Ihnen so schnell wie möglich antworten.
Q2: Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
A: Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F3: Was sind Ihre Garantiebedingungen?
A: Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten, beginnend mit dem Konnossement der Maschine.
F4: Warum haben Sie sich für Ihre Firma entschieden?
A:Die Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.Und die meisten der CNC-Marken können als die Benutzer Bedürfnisse ausgewählt werden.
F5: Sind die Standardzubehör im Preis inbegriffen?
A: Ja, alle unsere Preise beinhalten die aufgelisteten Standardzubehör.
F6: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
A: Wir können diese Art von Service anbieten. Wenn die Maschinen an der Installationsstelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F7: Wie kann ich die am besten geeigneten Maschinen auswählen?
A: Bitte nennen Sie Ihre Spezifikationen oder die Zeichnung der Produkte, wir wählen die für Sie am besten geeigneten Maschinen aus.
F8: Was sind die wichtigsten Produkte Ihrer Firma?
A: Wir haben uns auf alle Arten von Maschinen spezialisiert, z. B. CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, herkömmliche Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
F9: Was sind die Zahlungsbedingungen?
A: T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
