Herkunftsort:
CHINA
Markenname:
HD TECH
Zertifizierung:
ISO certification
Modellnummer:
HK500LI
Video
Video
Video

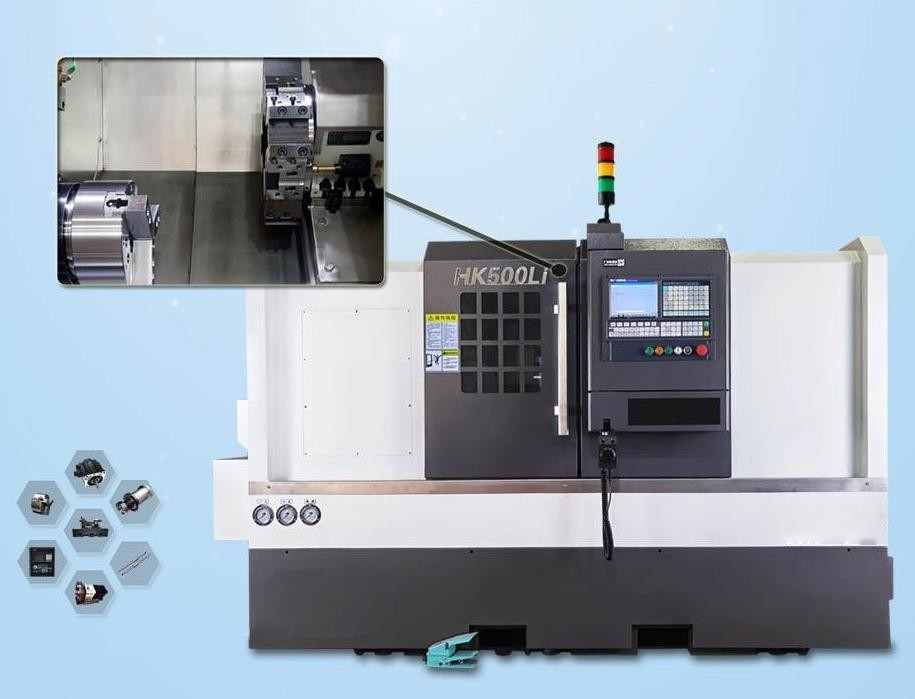

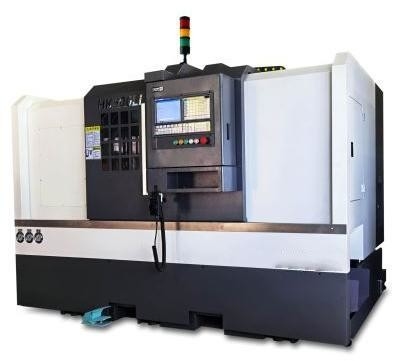

HK-Reihen-Werkzeug-Posten CNC drechseln HK500LI CNC-Drehbank-Maschinen
HK500LI CNC-Drehbank ist eine Art praktisches Werkzeugmaschinewerkzeug, unter Verwendung der geneigten linearen Führungsschiene des Bettballs (Spalte), Produktstruktur ist reife, stabile und zuverlässige Leistung. Diese Reihe Werkzeugmaschinen kann die Welle verwirklichen, die von internem scheibenartig ist und Außenoberfläche, konische Oberfläche, Bogen, Faden, das Bohren, erweiternd, kann nicht-Kreiskurve auch verwirklichen und andere Drehenverarbeitung, die für viele Vielzahl-, kleinen und mittlerenreihenprodukte verarbeiten, besonders für die komplexen, hohen Präzisionsteile passend ist, kann seine Überlegenheit zeigen. Passend für Maschinerie, Hardware, Selbst-, gesundheitliche Zusatzverarbeitung.
MainTechnicalParameters
| Einzelteil | Modell | HK500LI |
| Bearbeitungsstrecke | Spitzenhöhe | d500mm |
| Max.turning-Durchmesser (scheibenartig) | d400mm | |
| Max.turning-Durchmesser (achsenartig) | d250mm | |
| Max. Bearbeitungslänge | 800mm | |
| Die maximale Stange durch Lochdurchmesser | d52mm | |
| Abstand zwischen Mitten | 850mm | |
| X-/Zachsendurchquerung | Effektive Reise für X-Achse | 210mm |
| Effektive Reise für Z-Achse | 850mm | |
| X, Papierschnellvorschubrate z-Achse | 20m/min | |
| Lineare Führungsschiene von X, Z-Achse | 35/35 (Rolle) | |
| Leitspindeldurchmesser/Neigung von X, Z-Achse | 3210/3210 | |
| Servomotor für X, Z-Achse | 15/15Nm | |
| Spindel | Spindelnase | A2-6 |
| Spindelbohrungsdurchmesser | d66mm | |
| Max.spindle-Geschwindigkeit | 4000rpm | |
| Leistungsstärke der Spindel | 11 Kilowatt | |
| Klemme und Angelnzylinder | 8 Zoll | |
| Genauigkeit der maschinellen Bearbeitung | Positionierung von Genauigkeit von X, Z-Achse | ±0. 006mm |
| Popeatability-Präzision von X, Z-Achse | ±0. 005mm | |
| Reitstock | Reitstockärmelverjüngung | MT-5 |
| Max.traveling für tailsrock Ärmel | 100mm | |
| Druckstrecke des Reitstocks | 8-25pa | |
| Reitstockbewegungsmodus | Sattel-Antrieb, hydraulische Verriegelung | |
| Werkzeug | Werkzeugschaftstandard | 25*25 |
| Bohrenwerkzeugstange | d32mm | |
| Drehkopf (Werkzeugstandard) | Mitte 80 hoch 8 Stationen | |
| Andere Spezifikationen | Bettstruktur | Schräge 45° |
| Außenmaß | Gesamtausmasse (L*W*H) | 2855*1580*1875 |
| Maschinengewicht | 3300kg |
Strukturvorteile
Produkteigenschaften:
Die Bettstruktur der Maschine benutzt hochfestes bildendes Roheisen Meehanite und sie hat Bettstruktur der Schräge 45° mit Wärmebilanz design.thus, welches die Maschine die folgenden Charaktere hat: Hochleistung, hohe Stabilität und einfach, flexibly.lt zu benützen könnte die Drehenverarbeitung von internem verwirklichen und externalcircular Oberfläche, konische Oberfläche, sind, endface (Zollsystemfaden, metrische Faden, kegliges Gewinde und Faden) Oberflächen und bohren, die Erweiterung und und so weiter bohren ein Loch. Die Maschine ist für Massenabfertigungswerkstück in der Werkstatt passend.
Qualitätsgarantie:
Das Maschinenbett verwendet hohe Präzision optisches laserinstrument, um Neigungsersatz zu leisten, um die gleiche Positionierung sicherzustellen, die vom Werkstück genau ist.
Elektronisches Kontrollsystem der hohen Stabilität:
Verteilungslinie im elektrischen Kasten ist in Übereinstimmung mit CER-Sicherheitsnorm. Elektrische Komponenten verwenden weltberühmte Marke. Während des funktionierenden Kontrollsystems, werden der Entwurf der angemessenen Wärmebilanz und die elektrische Störung nicht durch die äußere Störung beeinflußt.
Hochgeschwindigkeits- und hohe Starrheitsspindel:
Die Spindel benutzt Grad Taiwans imported.NSK p4, den eckiges Kugellager innerhalb der Spindel installiert ist. Die Versammlung der vorderen 3 und das Rückseite 2 ensuresrigidity und die Arbeitsgenauigkeit für axiale und Radialrichtung. Die Kontaktfläche für Spindel und Kabinett wird gerieben. So während der Hochgeschwindigkeitsausführung Spindel, könnte sie die Spindel ruhige, minimale halten Erschütterung und gute Wärmeableitung.
Der linearen Kugelumlaufspindel Führer-Weise der hohen Starrheit und der hohen Präzision:
X, Z-Achse setzt sich, um lineare Führerweise mit highrgidity zu verwenden (Hiwin und PMI importiert aus Taiwan). Durch Berechnung und Analyse verwenden Bahn und Gleisabstand den besten Entwurf, den niedrigen Widerstand und die hohe Starrheit. reibende Kugelumlaufspindel x.Z-axis usehigh Präzision C3. Beide Seiten der örtlich festgelegten behilflichen Unterstützung des Kugellagers des schiefen Winkels des Endverbrauchs 60° des combinedtype von NSK- oder FAG.The-zwei shaftends verwenden den Anspruchsentwurf, um Arbeitsgenauigkeit sicherzustellen. Die schnelle Bewegung ist 30m/min. So es couldincrease die Arbeits-Leistungsfähigkeit und processingtime verringern.

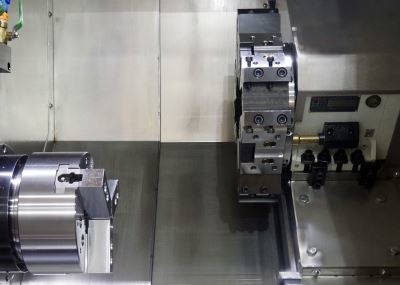

Präzision hydraulische turretfstandard Zusätze für CNC-Drehbank-Maschine mit Drehkopf-Reihe):
Die Drehkopfrotation angetrieben durch einen Servomotor. Dosenrotation in zwei Seiten und Werkzeug im theshortest Abstand, schnelle Werkzeugänderung drehmomentstarkes otuput, lärmarm, mehr Last wählen.
Späneförderer (optional):
Abhängig von den Verarbeitungsmaterialien können Sie den Kettenspäneförderer wählen. Einfache Wartung ist für den Betreiber der Maschine body.Thus.the könnte den Chip effciently entfernen und den Maschinenkörper sauber leicht halten.
Selbststangenzufuhr (optional):
Ölbadzufuhr
SchwingarmFörderbandzufuhr
Parallelgreifer
Flexible Fertigungsstraße
Späneförderer
Ölbadzufuhr
Parallelgreifer
SchwingarmFörderbandzufuhr
Hydraulische Reitstockeinstellgeschwindigkeit, genau, passend für alle Arten langes und kurzes Werkstück
Turm des hydraulischen Schneiders kann schwerer Schnittkraft, starker Durchführbarkeit widerstehen
Industryapplication
Werkstückproben:
Q1: Wie kann ich ein Zitat erhalten?
:Lassen Sie Massage mit Ihren Kaufanforderungen und wir antworten Ihnen SO BALD WIE MÖGLICH. Und Sie treten möglicherweise mit uns direkt per Geschäftsmanager oder Telefon in Verbindung.
Q2: Können Sie kundengebundene Maschine oder SPM (Sondermaschine) zur Verfügung stellen?
:Ja stellen wir intelligente CNC-Lösungen für unseren Kunden zur Verfügung, um Leistungsfähigkeit zu erhöhen.
Q3: Was ist Ihre Garantiebedingungen?
:Wir liefern einen Ersatz für Teile, die defekt während eines Zeitraums von 12 Monaten sind und beginnen auf dem der Maschine Frachtbrief Datum.
Q4: Warum wählen Sie Ihre Firma?
:Produkte von der Entwicklung, Entwurf, Fertigung, Zusammenbau des gesamten Produktionsverfahrens werden zwischen Anlagen mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist. Und die meisten CNC-Marken können als der Bedarf der Benutzer gewählt werden.
Q5: Tut das Zubehör ist eingeschlossen im Preis?
:Ja schließen alle unsere Preise aufgeführtes Zubehör mit ein.
Q6: Kann Ihre Firma das technische Personal schicken unserer Firma und unsere Arbeitskräfte übersee verweisen?
:Wir können diese Art des Services liefern. Wenn die Maschinen der Installationsstandort des Käufers ankommen, können wir fristgerecht senden mechanische und Elektroingenieure, um entsprechend dem Zeitplan des Käufers zu installieren. Alle diese können zitiert werden und Liste im Vertrag. Der Verkäufer arbeitet mit dem Käufer zusammen, um Visums- und Installationsvorbereitung zu beschäftigen, bevor er ins Ausland geht.
Q7: Wie kann ich die passendsten Maschinen wählen?
:Listen Sie bitte Ihre Spezifikationen auf, oder die zeichnenden Produkte, wählen wir die passendsten Maschinen für Sie.
Q8: Was ist Ihre Hauptprodukte Ihrer Firma?
:Wir spezialisierten uns auf alle Arten Maschinen, wie CNC-Drehbank, Fräsmaschine CNC, vertikale Mitte der maschinellen Bearbeitung, herkömmliche Drehbank, Bohrmaschine, radialbohrmaschine, und so weiter.
Q9: Was ist die Zahlungsbedingungen?
:Anfangszahlung T/T 30% wenn Auftrag, 70% Balancenzahlung vor Versand.
