Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell

Markenbezeichnung: HD TECH
Modellnummer: HK500L
Herkunftsort: CHINA
Zertifizierung: ISO certification
Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Lieferfähigkeit: 50 Sätze pro Monat

Einzelheiten zum Produkt


Swing over bed: d500mm Max.turning diameter(disc type): d400mm
Max. machining length: 400mm Effective travel for X-axis: 210mm
Effective travel for Z-axis: 450mm Max.spindle speed: 4000rpm
Chuck and angling cylinder: 8 inch Positioning accuracy of X,Z-axis: ±0. 006mm
Tailstock sleeve taper: MT-5 Max.traveling for tailsrock sleeve: 100mm
Hervorheben

Automatische Drehbank-Maschine Werkzeug-Posten CNC

,

Maschinerie

,

die CNC-Drehbank verarbeitet

Beschreibung des Produkts

CNC-Drehmaschinen der Baureihe HK

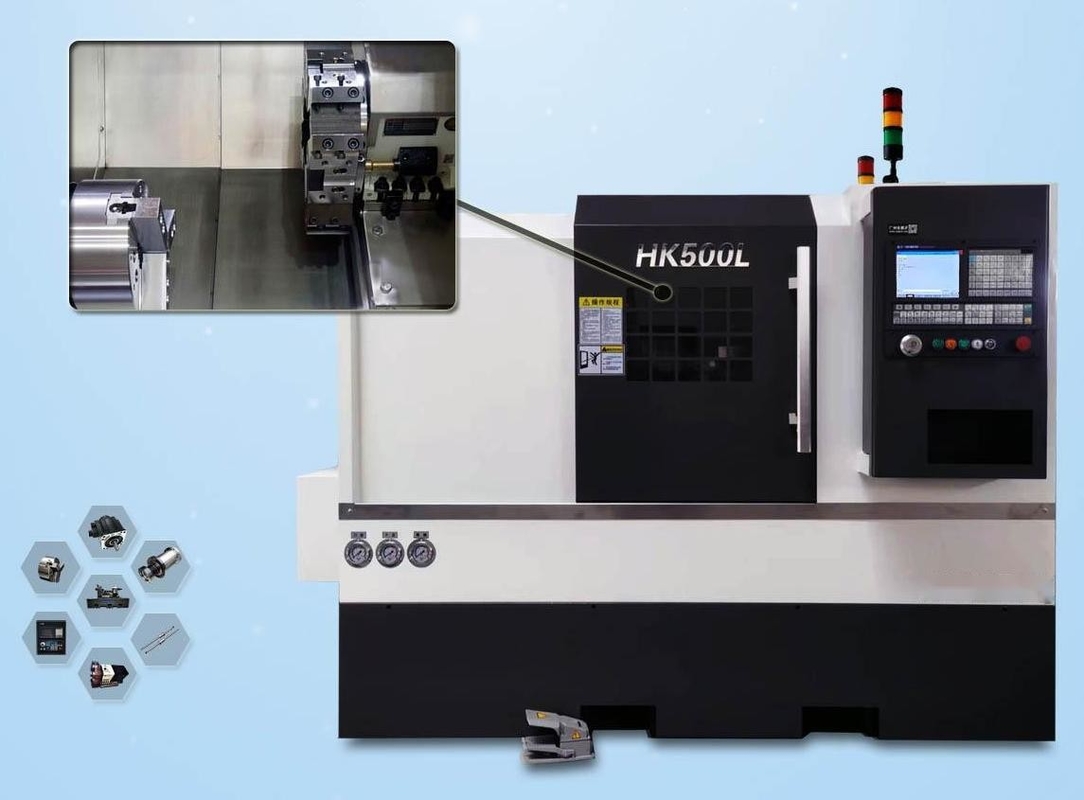

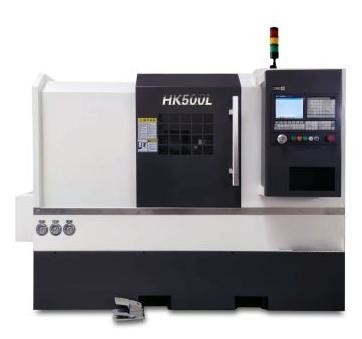

Die CNC-Drehmaschine HK500L ist eine Art praktisches Bearbeitungsmaschinenwerkzeug, das eine geneigte Bettkugel (Säule) lineare Leitbahn verwendet, die Produktstruktur ist reif, stabil und zuverlässig.Diese Reihe von Werkzeugmaschinen kann Welle realisieren, Scheibenart der inneren und äußeren Oberfläche, der kegelförmigen Oberfläche, des Bogens, des Gewinns, der Bohrung, der Reaming, kann auch eine nicht kreisförmige Kurve und andere Drehverarbeitungen realisieren, die für viele Sorten geeignet sind,Verarbeitung von Produkten in kleinen und mittleren Chargen, vor allem für komplexe, hochpräzise Teile kann seine Überlegenheit zeigen.

Haupttechnische Parameter
Artikel Modell HK500L
Bearbeitungsbereich Schwing übers Bett. d500 mm
Max. Drehdurchmesser (Typ der Scheibe) d400 mm
Max. Drehdurchmesser (Achstyp) d250 mm
Max. Bearbeitungslänge 400 mm
Der maximale Durchmesser des Bohrwerks d52 mm
Abstand zwischen den Zentren 500 mm
X/Z-Achsabfahrt Effektives Fahren für die X-Achse 210 mm
Effektives Fahren für die Z-Achse 450 mm
X- und Z-Achsen Schnellzufuhrgeschwindigkeit 20 m/min
Lineare Führungsschiene der Achse X,Z 35/35 (Woller)
Durchmesser der Schraube/Spitch der Achse X,Z 3210/3210
Servomotor für die Achse X,Z 15/15Nm
Spindel Spindelnase A2 bis 6
Durchmesser des Spindellochs d66mm
Max. Spindelgeschwindigkeit 4 000 Rpm
Motorleistung der Spindel 11 kW
Schlauch und Fangzylinder 8 Zoll
Bearbeitungsgenauigkeit Positionierungsgenauigkeit der Achse X,Z ± 0,006 mm
Präzision der Übertragbarkeit der X- und Z-Achse ± 0,005 mm
Hinterhalt Schwanzbügel mit verjüngter Hülse MT-5
Max. Reisen für Tailsrock Ärmel 100 mm
Druckbereich des Schwanzbaus 8 bis 25 Pa
Schwanzbewegungsmodus Sattelantrieb, hydraulisches Schloss
Werkzeug Standard für Werkzeugstäbe 25*25
Langweilige Werkzeugleiste d32 mm
Turm (Werkzeugstandard) 80 mittelhöhe 10 Stationen
Andere Spezifikationen Struktur der Betten 45° geneigt
Außendimension Gesamtgröße (L*W*H) 2400*1575*1680
Maschinengewicht 2800 kg
Strukturvorteile
Merkmale des Produkts:

Die Maschine ist mit einem hochfesten Meehanit-Gussformwerk ausgestattet und verfügt über eine 45° schiefe Belagstruktur mit Wärmebilanz.hohe Stabilität und einfache und flexible Bedienung.Es könnte die Drehverarbeitung von inner- und außen kreisförmigen Oberflächen, konischen Oberflächen, Oberflächen, Endflächen (Zoll-Systemfäden, metrische Fäden, Verjüngungsfäden und -fäden), Bohrungen, Reaming,ein Loch bohren und so weiter..Die Maschine eignet sich für die Massenverarbeitung von Werkstücken in Werkstätten.

Qualitätssicherung:

Das Maschinenbett verwendet ein optisches Laserinstrument hoher Präzision, um den Schwung zu kompensieren, um die gleiche Positionierung des Werkstücks zu gewährleisten.

Hochstabile elektronische Steuerung:

Die Verteilungsleitung in der elektrischen Box entspricht dem CE-Sicherheitsstandard.Die elektrischen Komponenten verwenden eine weltbekannte Marke.Während des Betriebs des Steuerungssystemsdie Konstruktion der angemessenen thermischen Balance und der elektrischen Störungen werden nicht durch die äußeren Störungen beeinflusst;.

Hochgeschwindigkeitsspindel mit hoher Steifigkeit:

Die Spindel verwendet Taiwan importiert. NSK p4 Grade Winkel Kugellager ist in der Spindel installiert.Die Verbindung der Vorderseite 3 und der Rückseite 2 gewährleistet die Steifigkeit und die Arbeitsgenauigkeit für die axiale und die radiale Richtung.Die Kontaktfläche für Spindel und Schrank ist abgeschraubt.Daher kann die Spindel bei hoher Drehzahl ruhig,mit minimalem Vibrationsniveau und guter Wärmeabgabe gehalten werden.

Lineare Führung mit hoher Steifigkeit und hochpräzise Kugelschraube:

X,Z-Achse setzt die lineare Führung mit hoher Steifigkeit ein ((Hiwin und PMI aus Taiwan importiert).geringer Widerstand und hohe Steifigkeit. x.Z-Achse verwendet hochpräzise C3 Schleifkugelschrauben. Beide Seiten des festen Endgeräts verwenden 60° schrägwinklige Kugellager mit Hilfsstütze des kombinierten Typs NSK oder FAG.Die beiden Wellenenden verwenden die Pretension Design, um die Arbeitsgenauigkeit zu gewährleistenDie schnelle Bewegung beträgt 30 m/min.Daher könnte die Arbeitseffizienz erhöht und die Bearbeitungszeit verkürzt werden.

Präzisions-Hydraulikturm ((Standardzubehör für CNC-Drehmaschine mit Turmreihe):

Die Turmdrehung wird von einem Servomotor angetrieben.Kann auf zwei Seiten drehen und das Werkzeug in der kürzesten Entfernung auswählen,schneller Werkzeugwechsel Hohe Drehmomentleistung, geringer Lärm, mehr Last.

Splitterförderer (optional):

Abhängig von den Verarbeitungsmaterialien können Sie den Kettenscheibenförderer wählen.Eine einfache Wartung ist für den Maschinenkörper erforderlich.Der Bediener konnte den Chip effizient entfernen und den Maschinenkörper leicht sauber halten.

Automatische Stangeinlage (optional):
  • Ölbad-Zuführer
  • Schwingarm-Fahrband-Zuführer
  • Mechanischer Arm
  • Flexible Produktionslinie
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Splitterförderer
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Ölbad-Zuführer
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Mechanischer Arm
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Schwingarm-Fahrband-Zuführer
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Hydraulische Positionshöhe, präzise, geeignet für alle Arten von langen und kurzen Werkstücken
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Hydraulischer Schneidturm kann starker Schneidkraft standhalten, starke Praktikabilität
Anwendung in der Industrie
Werkstückproben:
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell
Häufig gestellte Fragen
  • F1: Wie kann ich ein Angebot erhalten?
    A: Lassen Sie eine Massage mit Ihren Kaufanforderungen und wir werden Ihnen so schnell wie möglich antworten.
  • Q2: Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
    A: Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
  • F3: Was sind Ihre Garantiebedingungen?
    A: Wir liefern für Teile, die sich als defekt erweisen, einen Ersatz für einen Zeitraum von 12 Monaten, beginnend mit dem Frachtbriefdatum der Maschine.
  • F4: Warum haben Sie sich für Ihre Firma entschieden?
    A: Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.Und die meisten der CNC-Marken können als die Benutzer Bedürfnisse ausgewählt werden.
  • F5: Sind die Standardzubehör im Preis inbegriffen?
    A: Ja, alle unsere Preise beinhalten Standardzubehör.
  • F6: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
    A: Wir können diese Art von Service anbieten. Wenn die Maschinen an der Installationsstelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
  • F7: Wie kann ich die am besten geeigneten Maschinen auswählen?
    A: Bitte nennen Sie Ihre Spezifikationen oder die Zeichnung der Produkte, wir wählen die für Sie am besten geeigneten Maschinen.
  • F8: Was sind die wichtigsten Produkte Ihrer Firma?
    A: Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
  • F9: Was sind die Zahlungsbedingungen?
    A: T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
