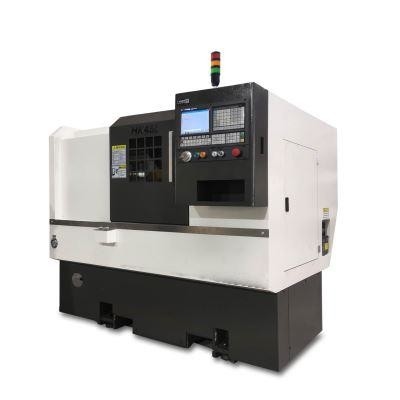

D300mm Messerreihe Typ CNC Drehmaschinen Werkzeug Post HK45L
Einzelheiten zum Produkt
| Swing over bed: | d450mm | Max.turning diameter(disc type): | d300mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d120mm | Max. machining length: | 270mm |
| The maximum bar through hole diameter: | d45mm | Effective travel for X-axis: | 720mm |
| Effective travel for Z-axis: | 300mm | Spindle nose: | A2-5 |
| Chuck and angling cylinder: | 6inch | Number of tool post: | 7 |
| Hervorheben |
Drehendrehbank-Maschine D300mm Cnc,Werkzeug-Posten-industrielle Metalldrehbank,Messer-Reihen-Art CNC-Drehbank |
||
Beschreibung des Produkts

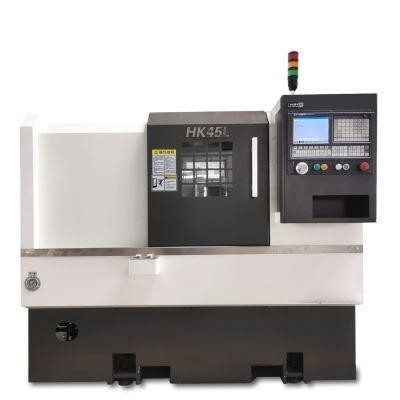

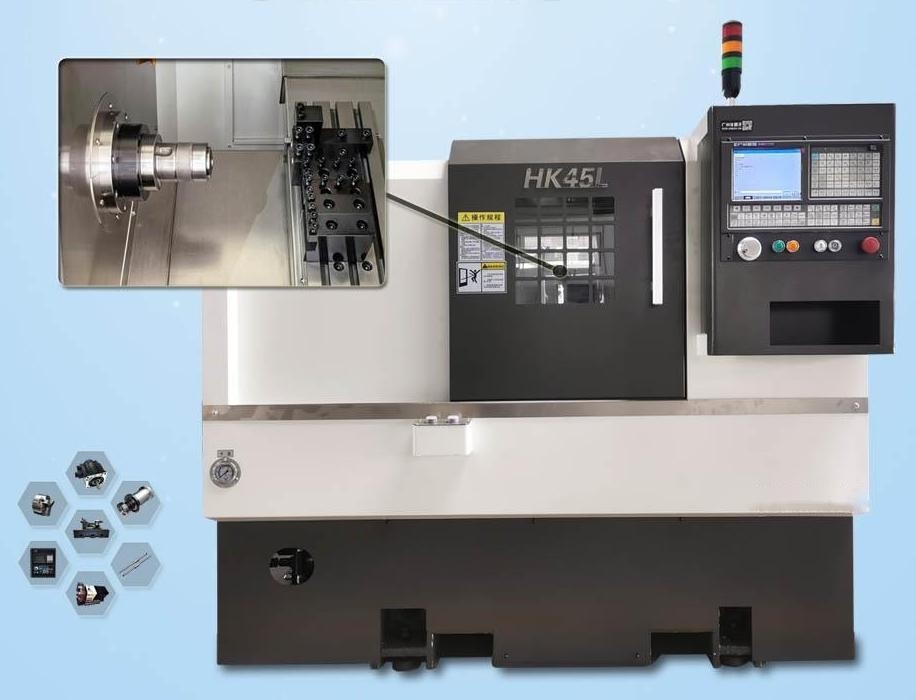

HK-Serie Messer Reihe Typ CNC-Drehmaschine HK45L Messer Reihe Typ CNC-Drehmaschine eignet sich für die Chargenveredelung von kleinen Stücken.und der Schiebekörper der Werkzeughalterung ist so angeordnet, dass die Drehbearbeitung durchgeführt wird. Die Drehmaschine nimmt eine kleine Fläche, kompakte Planung; geeignet für große Charge, hohe Präzision aller Arten von kurzen Welle und Scheiben Teile Verarbeitung.Die CNC-Drehmaschinen der HK-Serie mit Messerreihe haben einen erheblichen Preisvorteil.
| Artikel | Modell | HK45L |
|---|---|---|
| Bearbeitungsbereich | Schwing übers Bett. | d450 mm |
| Max. Drehdurchmesser (Typ der Scheibe) | d300 mm | |
| Max. Drehdurchmesser (Achstyp) | d120 mm | |
| Max. Bearbeitungslänge | 270 mm | |
| Der maximale Durchmesser des Bohrwerks | d45mm | |
| Abstand zwischen den Zentren | / | |
| X/Z-Achsabfahrt | Effektives Fahren für die X-Achse | 720 mm |
| Effektives Fahren für die Z-Achse | 300 mm | |
| X- und Z-Achsen Schnellzufuhrgeschwindigkeit | 20 m/min | |
| Lineare Führungsschiene der Achse X,Z | 25/30 | |
| Durchmesser der Schraube/Spitch der Achse X,Z | 3210/3210 | |
| Servomotor für die Achse X,Z | 7.5/7.5Nm | |
| Spindel | Spindelnase | A2 bis 5 |
| Durchmesser des Spindellochs | d56 mm | |
| Max. Spindelgeschwindigkeit | 5000 Rpm | |
| Motorleistung der Spindel | 5.5 kW | |
| Schlauch und Fangzylinder | 6 Zoll. | |
| Bearbeitungsgenauigkeit | Positionierungsgenauigkeit der Achse X,Z | ± 0,006 mm |
| Präzision der Übertragbarkeit der X- und Z-Achse | ± 0,005 mm | |
| Hinterhalt | Schwanzbügel mit verjüngter Hülse | / |
| Max. Reisen für Tailsrock Ärmel | / | |
| Druckbereich des Schwanzbaus | / | |
| Schwanzbewegungsmodus | / | |

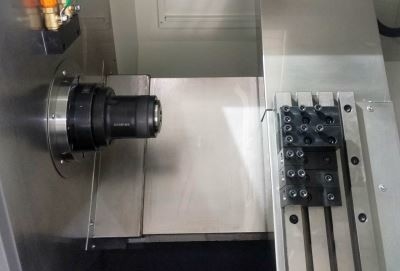

| Werkzeug | Standard für Werkzeugstäbe | 20*20 |
| Langweilige Werkzeugleiste | d25 mm | |
| Anzahl der Werkzeugstellen | 7 | |
| Andere Spezifikationen | Struktur der Betten | 45° geneigt |
| Außendimension | Gesamtgröße (L*W*H) | 2030*1460*1590 |
| Maschinengewicht | 2000 kg |
Die Maschine ist mit einem hochfesten Meehanit-Gussformwerk ausgestattet und verfügt über eine 45° schiefe Belagstruktur mit Wärmebilanz.hohe Stabilität und einfache und flexible Bedienung.Es könnte die Drehverarbeitung von inner- und außen kreisförmigen Oberflächen, konischen Oberflächen, Oberflächen, Endflächen (Zoll-Systemfäden, metrische Fäden, Verjüngungsfäden und -fäden), Bohrungen, Reaming,ein Loch bohren und so weiter..Die Maschine eignet sich für die Massenverarbeitung von Werkstücken in Werkstätten.
Das Maschinenbett verwendet ein optisches Laserinstrument hoher Präzision, um den Schwung zu kompensieren, um die gleiche Positionierung des Werkstücks zu gewährleisten.
Die Verteilungsleitung in der elektrischen Box entspricht dem CE-Sicherheitsstandard.Die elektrischen Komponenten verwenden eine weltbekannte Marke.Während des Betriebs des Steuerungssystemsdie Konstruktion der angemessenen thermischen Balance und der elektrischen Störungen werden nicht durch die äußeren Störungen beeinflusst;.
Die Spindel verwendet Taiwan importiert. NSK p4 Grade Winkel Kugellager ist in der Spindel installiert.Die Verbindung der Vorderseite 3 und der Rückseite 2 gewährleistet die Steifigkeit und die Arbeitsgenauigkeit für die axiale und die radiale Richtung.Die Kontaktfläche für Spindel und Schrank ist abgeschraubt.Daher kann die Spindel bei hoher Drehzahl ruhig,mit minimalem Vibrationsniveau und guter Wärmeabgabe gehalten werden.
X,Z-Achse setzt die lineare Führung mit hoher Steifigkeit ein ((Hiwin und PMI aus Taiwan importiert).geringer Widerstand und hohe Steifigkeit. x.Z-Achse verwendet hochpräzise C3 Schleifkugelschrauben. Beide Seiten des festen Endgeräts verwenden 60° schrägwinklige Kugellager mit Hilfsstütze des kombinierten Typs NSK oder FAG.Die beiden Wellenenden verwenden die Pretension Design, um die Arbeitsgenauigkeit zu gewährleistenDie schnelle Bewegung beträgt 30 m/min.Daher könnte die Arbeitseffizienz erhöht und die Bearbeitungszeit verkürzt werden.
Die Turmdrehung wird von einem Servomotor angetrieben.Kann auf zwei Seiten drehen und das Werkzeug in der kürzesten Entfernung auswählen,schneller Werkzeugwechsel Hohe Drehmomentleistung, geringer Lärm, mehr Last.
Abhängig von den Verarbeitungsmaterialien können Sie den Kettenscheibenförderer wählen.Eine einfache Wartung ist für den Maschinenkörper erforderlich.Der Bediener konnte den Chip effizient entfernen und den Maschinenkörper leicht sauber halten.
- Ölbad-Zuführer
- Schwingarm-Fahrband-Zuführer
- Mechanischer Arm
- Flexible Produktionslinie
Splitterförderer
Ölbad-Zuführer
Schwingarm-Fahrband-Zuführer
Mechanischer Arm
Leistungsschub
F1: Wie kann ich ein Angebot erhalten?
A: Lassen Sie eine Massage mit Ihren Kaufanforderungen und wir werden Ihnen so schnell wie möglich antworten.
Q2: Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
A: Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F3: Was sind Ihre Garantiebedingungen?
A: Wir liefern für Teile, die sich als defekt erweisen, einen Ersatz für einen Zeitraum von 12 Monaten, beginnend mit dem Frachtbriefdatum der Maschine.
F4: Warum haben Sie sich für Ihre Firma entschieden?
A: Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.Und die meisten der CNC-Marken können als die Benutzer Bedürfnisse ausgewählt werden.
F5: Sind die Standardzubehör im Preis inbegriffen?
A: Ja, alle unsere Preise beinhalten Standardzubehör.
F6: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
A: Wir können diese Art von Service anbieten. Wenn die Maschinen an der Installationsstelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F7: Wie kann ich die am besten geeigneten Maschinen auswählen?
A: Bitte nennen Sie Ihre Spezifikationen oder die Zeichnung der Produkte, wir wählen die für Sie am besten geeigneten Maschinen.
F8: Was sind die wichtigsten Produkte Ihrer Firma?
A: Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
F9: Was sind die Zahlungsbedingungen?
A: T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
