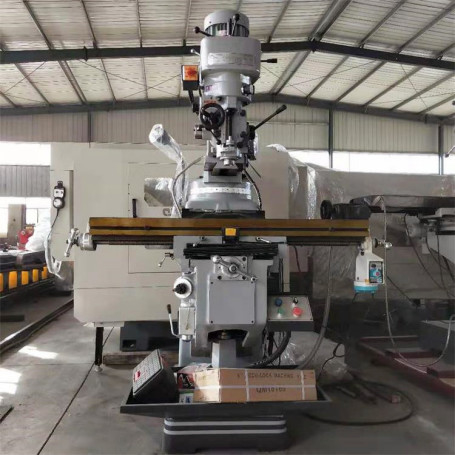

Art Drehkopf-Fräsmaschine-vertikaler allgemeinhinRevolverkopf des Knie-M5
Einzelheiten zum Produkt
| Produkt-Name: | Fräsmaschine des Drehkopf-M5 | X-Achsenreise: | 840mm |
|---|---|---|---|
| Y-Achsenreise: | 330mm | Z-Achsenreise: | 380mm |
| Tabellen-Größe: | 1370*330mm | Verjüngung der Spindelbohrung: | Stand: R8/NT30 horizontales NT40 |
| Spindeldrehzahlbereich: | 66-4540r/min | Spindelreise:: | 127mm |
| Gewicht: | 1550kg | Maße: | 1800*1680*2190mm |
| Hervorheben |
Knie-Art Drehkopf-Fräsmaschine,Vertikaler Drehkopf-Prägemechanik,Universal-CNC-Drehkopf-Mühle M5 |
||
Beschreibung des Produkts
Fräsmaschine M5 des Drehkopfes horizontale Fräsmaschine vertikaler Revolverkopf-Mini Universal Turret Milling Machines
Maschinen-Eigenschaften des Teil-I
1. Die Maschine ist in der Struktur kompakt, die an Größe und hoch in der Flexibilität klein ist. Der Fräskopf kann herum 90° und hin und her 45° drehen.
2. Die Maschine nimmt hochwertiges Mihanna-Casting, mit starker Struktur, keiner Deformation und guter Stabilität an. Die Hauptwelle wird von der Chrommolybdänlegierung hergestellt, fein gemahlen, nachdem man die Wärmebehandlung gemildert hat und gemildert hat, kombiniert mit Präzisionsgrad-Schrägflächenkugellagern, mit starker Schnittkraft und ausgezeichneter Präzision.
3. Die dreiachsige Eckenzahn-Basisnuß wird von moderner Phosphor-Bronze (PBC-2), mit guter Verschleißfestigkeit und langer Nutzungsdauer hergestellt.
4. X- und y-Achse slideways werden mit Turcite-Babnutzungsblättern, die einfach zu benützen sind, niedrige Abnutzungsrate und langlebiges Gut befestigt.
5. Nach dem Löschen und der Verhärtung ist die Arbeitstabelle fein gemahlen, die nicht einfach zu tragen ist.
6. Ausgerüstet mit manueller Ölpumpe, Zentralschmierung von Worktable und anhebender Plattform.
7. Ausgerüstet mit verbessertem elektrischem Kasten und Prüfer, mit 24V, 110V, Ausgangsbuchse 220V.
8. Pneumatisches Ahlengerät kann vorgewählt werden, die Werkzeugänderung in 2 Sekunden, hohe Leistungsfähigkeit zu verwirklichen, schnell und sicher.
Technische hauptsächlichspezifikation u. Daten des Teil-II
| Einzelteil | Parameter/M5 |
| X-Achsenreise | 840mm |
| Y-Achsenreise | 330mm |
| Z-Achsenreise | 380mm |
| Tabellengröße: | 1370*330mm |
| Verjüngung der Spindelbohrung | Stand: R8/NT30 horizontales NT40 |
| Spindeldrehzahlbereich | 66-4540r/min |
| Abstand zwischen Spindelstirnfläche und Worktable | 0-450mm |
| Spindelreise: | 127mm |
| Spindelgeschwindigkeit | Stand: 16 Geschwindigkeit, horizontal: 12 Geschwindigkeit |
| Spindelzufuhr: | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| Spindel langsam (R /min) | 66,110,175,270,550,930,1460,2270 |
| Spindelhohe geschwindigkeit (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| Kippen Sie Winkel des vertikalen Fräskopfs: |
° 45 vor, - ° 45 nachher 90 ° Recht, - 90 ° links |
| T-Schlitz (Breite * Zahl von Schlitzen * Neigung) | 16*3*65 Millimeter |
| Spannung (V)/Frequenz (Hz) | 380/50 |
| Hauptmotor | Stand: 5HP/3.75KW horizontal: 3KW |
| Abkühlender Motor | 1/8HP/45W |
| Höchstlast von Worktable | 500KG |
| Gewicht | 1550KG |
| Maße: | 1800*1680*2190mm |
Liste des Teil-III von Zubehören
| NEIN. | Name | Menge |
| 1 | Werkzeugkasten | 1 |
| 2 | Zugstange | 1 |
| 3 | Anhebende Kurbel | 1 |
| 4 | Handrad | 1 |
| 5 | Zufuhrgriff | 1 |
| 6 | Doppelter Offsetringschlüssel | 1 |
| 7 | Plastiköltopf | 1 |
| 8 | Gekerbter Schraubenzieher | 1 |
| 9 | Hexagonschlüssel (metrisch) | 1 |
| 10 | Anweisungen | 1 |
| 11 | Zertifikat | 1 |
Optionale Zubehöre des Teils IV
| NEIN. | Name | Anmerkungen |
| 1 | 2 Achse DRO | |
| 2 | Automatische Werkzeugzufuhr | |
| 3 | 6-Zoll-Maschinenkolben | |
| 4 | Presseplatte und Prägeklemme |
Kundendienst des Teil-V
1. Technische Stütz-Online-Service stellte zur Verfügung.
2. stellte technischer Fileservice zur Verfügung.
3. stellte Rechneroperationsvideo zur Verfügung.
4. Ausbildungsservice stellte vor Ort zur Verfügung.
Ersatz der Teile 5.Spare und Reparaturservice stellten zur Verfügung.
6. Wenn Sie Produkte mit Ihrer eigenen Spezifikation entwickeln müssen, können wir Ihnen helfen, sie auszuarbeiten.
7., immer ehrlich, nie Lüge zum Kunden zu sein und erklären Sie nie, dass alles, das wir nicht haben.
