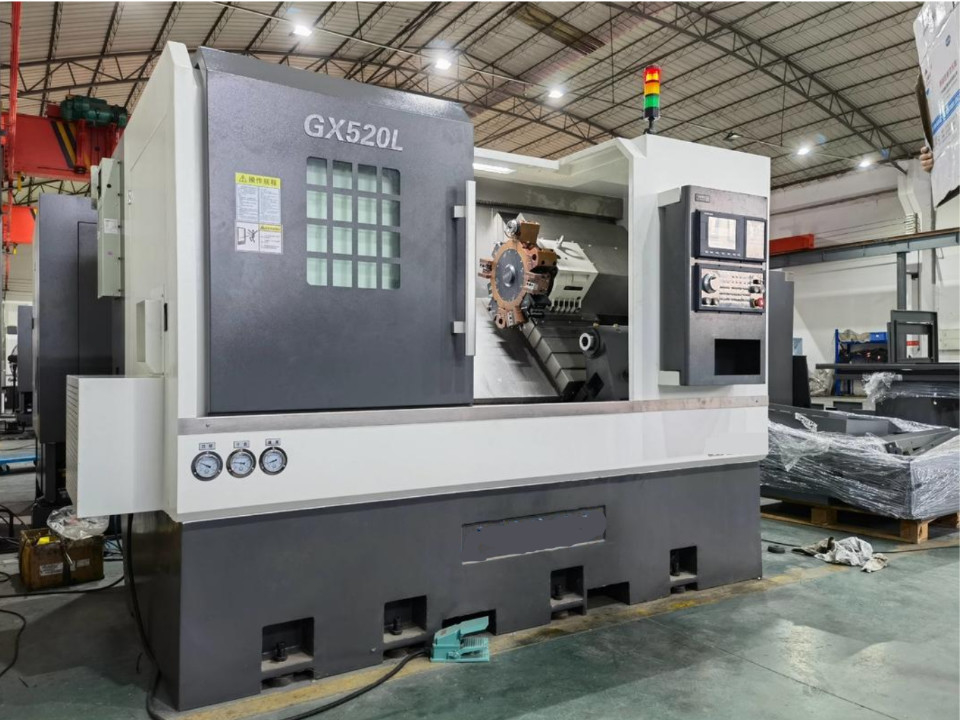

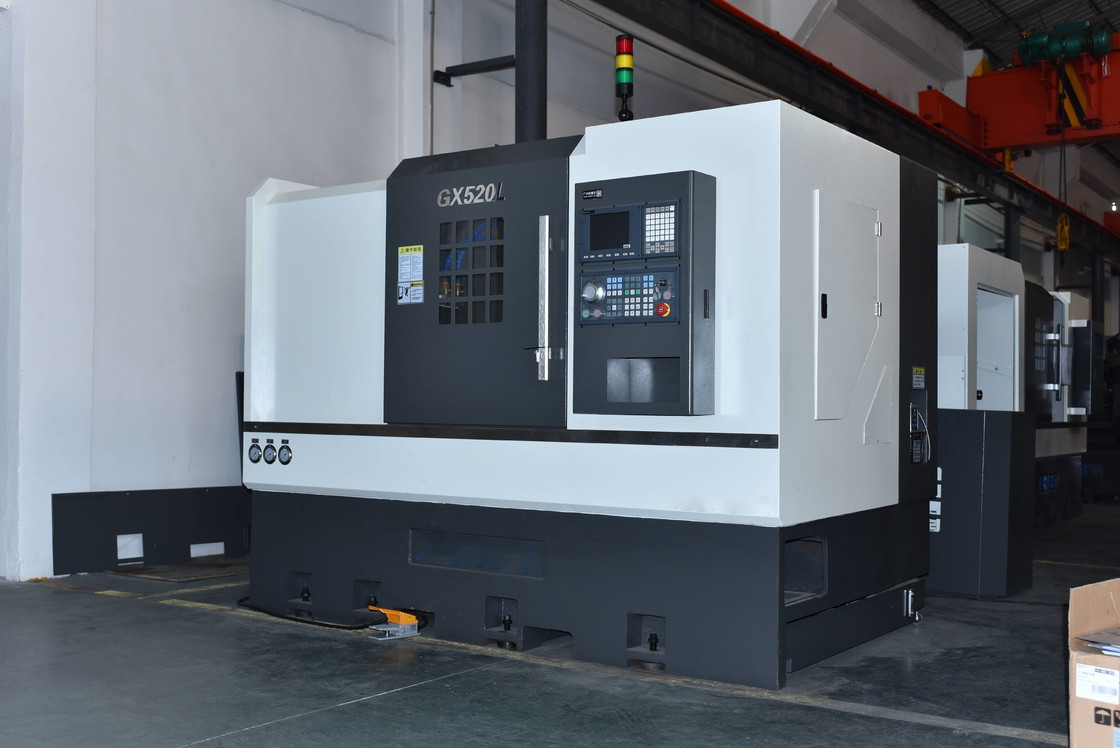

GX520L liegen Stations-Energie-Drehkopf-Metalldrehendrehbank CNC Drehenmitte-12 schräg
Einzelheiten zum Produkt
| Produkt-Name: | Drehenmitte GX520L CNC | Maximale Spitzenhöhe: | 500mm |
|---|---|---|---|
| Maximaler Bearbeitungsdurchmesser (scheibenartig): | 460mm | Maximaler Bearbeitungsdurchmesser (Wellenart): | 300MM |
| Max Processing-Länge: | 570mm | Abstand zwischen Mitten: | 620mm |
| Spindelnasenart: | A2-6 | Spindelleistungsstärke: | 11kw |
| Stangendurchmesser: | 52MM | Gewicht: | 4300kgs |
| Hervorheben |
Schrägen-Metalldrehendrehbank,Energie-Drehkopf-Drehmaschine,Drehenmitte Drehkopf-Metall-CNC |
||
Beschreibung des Produkts
Stellt das Drehenmetall mitte GX520L 4500rpm Schräge CNC, das Großhandelslieferanten dreht her
I.Product-Hauptmerkmale
Bett der Maschine 1.The verwendet hohe Präzision optisches laserinstrument, um Neigungsersatz zu leisten, um die gleiche Positionierung sicherzustellen, die vom Werkstück genau ist.
2. setzt sich X, Z-Achse, um lineare Führerweise mit hohem rgidity zu verwenden (Hiwin und PMI importiert aus Taiwan). Durch Berechnung und Analyse verwenden Bahn und Gleisabstand den besten Entwurf, den niedrigen Widerstand und die hohe Starrheit. Hohe reibende Kugelumlaufspindel der Präzision C3 X.Z-axis Gebrauches. Beide Seiten der örtlich festgelegten des Winkel-Kugellagers des Endverbrauchs 60°oblique behilflichen Unterstützung des combinedtype von NSK oder von KIPPE. Die Welle zwei besonderes Verwendung den Anspruchsentwurf, um Arbeitsgenauigkeit sicherzustellen. Die schnelle Bewegung ist 30m/min. So könnte sie die Arbeits-Leistungsfähigkeit erhöhen und Bearbeitungszeit verringern.
3. Die Spindel benutzt Grad Taiwans imported.NSK p4, den eckiges Kugellager innerhalb der Spindel installiert ist. Die Versammlung der vorderen 3 und die hinteren 2 stellt Starrheit und Arbeitsgenauigkeit für axiale und Radialrichtung sicher. Das in Verbindung tretende surtace für Spindel und Kabinett wird gerieben. So während der Hochgeschwindigkeitsausführung Spindel, könnte es das Spindel qulet, die minimale Erschütterung und gute die Wärmeableitung halten.
II. technische hauptsächlichparameter
| NEIN. | Einzelteil | Einheit | Parameter |
| 1 | Maximale Spitzenhöhe | Millimeter | 500 |
| 2 | Maximaler Bearbeitungsdurchmesser (scheibenartig) | Millimeter | 460 |
| 3 | Maximaler Bearbeitungsdurchmesser (Wellenart) | Millimeter | 300 |
| 4 | Maximale Verarbeitungslänge | Millimeter | 570 |
| 5 | Abstand zwischen Mitten | Millimeter | 620 |
| 6 | Spindelnasenart | A2-6 (A2-8 optional) | |
| 7 | Spindelleistungsstärke | Kilowatt | 11 |
| 8 | Klemme/drehender Ölzylinder | 8 Zoll | |
| 9 | Spindelgeschwindigkeit | U/min | 4500 (A2-8 Spindel 3000) |
| 10 | Spindelbohrungsdurchmesser | Millimeter | 66 (A2-8 Spindel 80) |
| 11 | Stangendurchmesser | Millimeter | 52 (A2-8 Spindel 65) |
| 12 | X-/Zachsen-Schraubenspezifikationen | 4010/4010 | |
| 13 | X-Achsengrenzanschlag | Millimeter | 300 |
| 14 | X-/Zachsen-Schienenspezifikationen | 35/45 | |
| 15 | Z-Achsengrenzanschlag | Millimeter | 620 |
| 16 | Sich schnell bewegende Rate X-/Zachse | m/min | 20 |
| 17 | X-/Zachsen-Servomotor | Nanometer | 18/18 |
| 18 | Energieachsen-Servomotor | Nanometer | 15 |
| 19 | X-/Zachsen-Wiederholgenauigkeit | Millimeter | ±0.003 |
| 20 | X-/Zachse, die Genauigkeit in Position bringt | Millimeter | ±0.005 |
| 21 | Drehkopf | Drehkopf der Energie 12-station | |
| 22 | Reitstockärmelspezifikation | MT-5 | |
| 23 | Reitstockärmelanschlag | Millimeter | 100 |
| 24 | Length*width*height | Millimeter | 2770x1780x11945 |
| 25 | Belasten Sie (ungefähres Gewicht) | Kilogramm | 4300 |
III. Hauptkonfigurations-Liste
| Standardkonfiguration | |||
| Zusätze nennen | Marke | Anmerkungen | |
| Cnc-System | Taiwan | Syntec 22TA | |
| Spindelfahrer | Taiwan | Syntec | |
| X-/Zachsen-Servomotor | Taiwan | Syntec | Bussteuerung |
| Spindel | Taiwan | Luo Li/Dan Quan | |
| Spindellager | Japan | NSK | |
| Schraubenstangenlager | Joint Venture | THT | |
| lineare Führungsschiene | Taiwan | PMI/HIWIN | X-Achse: 35 Rollen Z-Achse: 45 Rollen |
| Kugelumlaufspindel | Taiwan | PMI/HIWIN | X-Achse: 4010 Z-Achse: 4010 |
| Hohler Drehzylinder | gemacht in China | KEPUTE | |
| Hohle hydraulische Klemme | Taiwan | Qiandao/Tongfu | |
| Axialer Energiedrehkopf | Taiwan | Herz King Kong | |
| Automatisches Schmiersystem | gemacht in China | HU-Lauf Liang Sheng | |
| Kühlsystem | Jing Jiang/Luo Kai | ||
| Wärmetauscher | Lingji | ||
| Warnungslampe | Inländische hohe Qualität | ||
| elektrisch | Chint | ||
| Technisches Handbuch | |||
| Mechanischer Gebrauch und Wartungshandbuch, elektrisches Handbuch, Zertifikat, Ladeliste, Netzbetriebbenutzerhandbuch (elektronische Kartei), Systemprogrammierungshandbuch (elektronische Kartei) | |||
IV.Workpiece-Probe
V. Packing und Verschiffen
