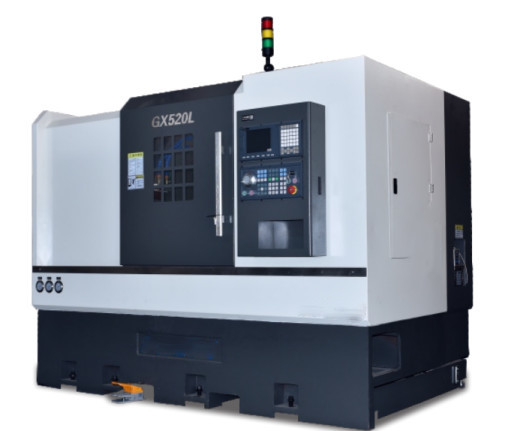

Drehenmitte GX520LI CNC 45 Grad-Schrägen-Bett-Maschine 4500 U/min
Einzelheiten zum Produkt
| Produkt-Name: | Drehenmitte GX520LI CNC | Maximale Spitzenhöhe: | 500mm |
|---|---|---|---|
| Maximaler Bearbeitungsdurchmesser (scheibenartig): | 460mm | Maximaler Bearbeitungsdurchmesser (Wellenart): | 300MM |
| Max Processing-Länge: | 1000mm | Abstand zwischen Mitten: | 1080mm |
| Spindelnasenart: | A2-6 | Spindelleistungsstärke: | 11kw |
| Stangendurchmesser: | 52MM | Gewicht: | 5500kgs |
| Hervorheben |
Drehenschrägen-Bett CNC-Drehbank,45 Grad-Schrägen-Bett-Drehbank,Cnc-Drehkopf-Drehmaschine |
||
Beschreibung des Produkts
CNC, der 45 Grad der Mitte GX520LI umdreht, liegen Bettmaschine 4500 U/min schräg
I.Product-Einleitung
Die Bettstruktur der Maschine benutzt hochfestes bildendes Roheisen Meehanite und sie hat Struktur des Betts 45°slant mit Wärmebilanz design.thus, welches die Maschine die folgenden Charaktere hat: Hochleistung, hohe Stabilität und einfach, flexibel zu benützen. Sie könnte die Drehenverarbeitung von internem und von externalcircular verwirklichen
Oberfläche, konische Oberfläche, sind, endface (Zollsystemfaden, metrische Faden, kegliges Gewinde und Faden) Oberflächen und bohren, die Erweiterung und und so weiter bohren ein Loch. Die Maschine ist für Massenabfertigungswerkstück in der Werkstatt passend.
II. technische hauptsächlichparameter
| NEIN. | Einzelteil | Einheit | Parameter |
| 1 | Maximale Spitzenhöhe | Millimeter | 500 |
| 2 | Maximaler Bearbeitungsdurchmesser (scheibenartig) | Millimeter | 460 |
| 3 | Maximaler Bearbeitungsdurchmesser (Wellenart) | Millimeter | 300 |
| 4 | Maximale Verarbeitungslänge | Millimeter | 1000 |
| 5 | Abstand zwischen Mitten | Millimeter | 1080 |
| 6 | Spindelnasenart | A2-6 (A2-8 optional) | |
| 7 | Spindelleistungsstärke | Kilowatt | 11 |
| 8 | Klemme/drehender Ölzylinder | 8 Zoll | |
| 9 | Spindelgeschwindigkeit | U/min | 4500 (A2-8 Spindel 3000) |
| 10 | Spindelbohrungsdurchmesser | Millimeter | 66 (A2-8 Spindel 80) |
| 11 | Stangendurchmesser | Millimeter | 52 (A2-8 Spindel 65) |
| 12 | X-/Zachsen-Schraubenspezifikationen | 4010/4010 | |
| 13 | X-Achsengrenzanschlag | Millimeter | 300 |
| 14 | X-/Zachsen-Schienenspezifikationen | 45/45 | |
| 15 | Z-Achsengrenzanschlag | Millimeter | 1050 |
| 16 | Sich schnell bewegende Rate X-/Zachse | m/min | 20 |
| 17 | X-/Zachsen-Servomotor | Nanometer | 18/18 |
| 18 | Energieachsen-Servomotor | Nanometer | 15 |
| 19 | X-/Zachsen-Wiederholgenauigkeit | Millimeter | ±0.003 |
| 20 | X-/Zachse, die Genauigkeit in Position bringt | Millimeter | ±0.005 |
| 21 | Drehkopf | Drehkopf der Energie 12-station | |
| 22 | Reitstockärmelspezifikation | MT-5 | |
| 23 | Reitstockärmelanschlag | Millimeter | 100 |
| 24 | Length*width*height | Millimeter | 3220x1950x2130 |
| 25 | Belasten Sie (ungefähres Gewicht) | Kilogramm | 5500 |
III. Hauptkonfigurations-Liste
| Standardkonfiguration | |||
| Zusätze nennen | Marke | Anmerkungen | |
| Cnc-System | Taiwan | Syntec 22TA | |
| Spindelfahrer | Taiwan | Syntec | |
| X-/Zachsen-Servomotor | Taiwan | Syntec | Bussteuerung |
| Spindel | Taiwan | Luo Li/Dan Quan | |
| Spindellager | Japan | NSK | |
| Schraubenstangenlager | Joint Venture | THT | |
| lineare Führungsschiene | Taiwan | PMI/HIWIN | X-Achse: 45 Rollen Z-Achse: 45 Rollen |
| Kugelumlaufspindel | Taiwan | PMI/HIWIN | X-Achse: 4010 Z-Achse: 4010 |
| Hohler Drehzylinder | gemacht in China | KEPUTE | |
| Hohle hydraulische Klemme | Taiwan | Qiandao/Tongfu | |
| Axialer Energiedrehkopf | Taiwan | Herz King Kong | |
| Automatisches Schmiersystem | gemacht in China | HU-Lauf Liang Sheng | |
| Kühlsystem | Jing Jiang/Luo Kai | ||
| Wärmetauscher | Lingji | ||
| Warnungslampe | Inländische hohe Qualität | ||
| elektrisch | Chint | ||
| Technisches Handbuch | |||
| Mechanischer Gebrauch und Wartungshandbuch, elektrisches Handbuch, Zertifikat, Ladeliste, Netzbetriebbenutzerhandbuch (elektronische Kartei), Systemprogrammierungshandbuch (elektronische Kartei) | |||
IV.Processing-Proben
