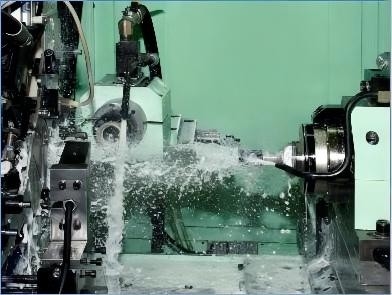

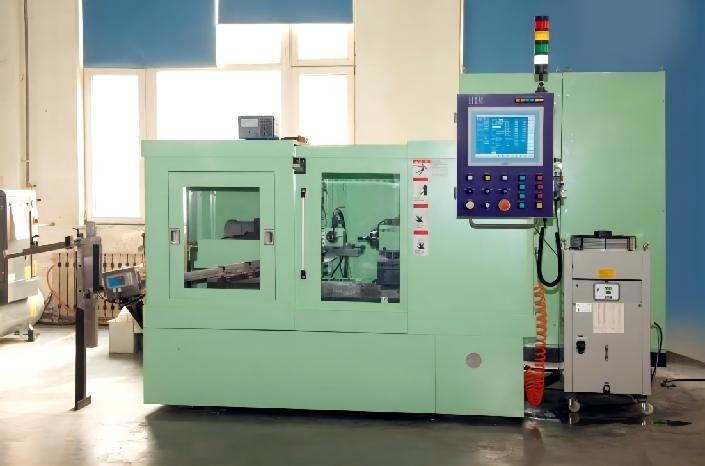

Schleifscheibe-hohen Geschwindigkeit CBN Schleifmaschine CNC HMN-110 internes der Reiben
Ich Arbeitsprinzip:

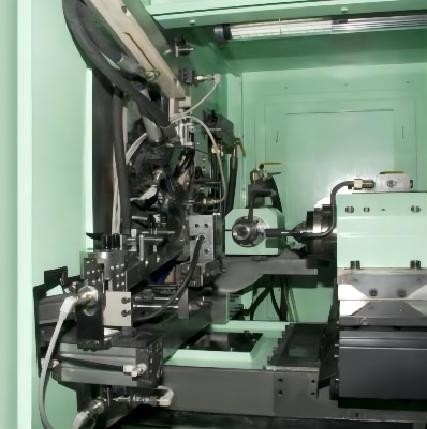

Der centerless interne Schleifer CNC nimmt doppelten Drehpunkt und elektromagnetische Klemme für das Festklemmen und die Positionierung an. Die Verarbeitungsmethode nimmt numerisches Steuerdas oszillierende Reiben an. Der Worktable wird aus zwei Äxten, X und Z verfasst, die durch einen Servomotor durch eine Kugelumlaufspindel angetrieben. Die Schleifscheibeachse befindet sich über dem Worktable, und die Werkstückachse und die Korrekturachse werden geregelt.
II technischer Parameter
| Einzelteil | Spezifikationen oder Parameter | Einheit |
| Reibende Methode | Oszillierendes Reiben CNC | |
| Art der Schleifscheibe | Schleifscheibe CBN | |
| Werkstück, das Methode festklemmt | Doppeltes Gelenk + elektromagnetische Klemme | |
| Kleiden von Methode | Diamantrollenbehandlung | |
| Reibender Werkstückaußendurchmesser | Entsprechend Kundenanforderungen | Millimeter |
| Reibender innerer Durchmesser des Werkstücks | Entsprechend Kundenanforderungen | Millimeter |
| Höhe des reibenden Werkstücks | Entsprechend Kundenanforderungen | Millimeter |
| Werkstückmittelhöhe | 1113 | Millimeter |
| Drehende Geschwindigkeit der Spindel | 220~1300 | r/min |
| Spindelkasten-Rotationswinkel | ±60 | ° |
| Drehende Geschwindigkeit der Schleifscheibe | 100~60000 | r/min |
| Max.stroke von z-Achse | 400 | Millimeter |
| Bewegende Geschwindigkeit z-Achse | 0.2~333330 | μm/s |
| Z-Achsenbewegungsumdrehungsgeschwindigkeit | 15~2000 | r/min |
| Z-Achsenbewegungsoszillationsumfang | 0~25 | Millimeter |
| Z-Achsenoszillationszeiten | Welle des Sinus 0~520 | Zeiten |
| Bewegung der Achse x (Vorwärtsseite) | 110 | Millimeter |
| Bewegung der Achse x (rückwärtige Seite) | 10 | Millimeter |
| Bewegende Geschwindigkeit der Achse x | 0.4~333330 | Φμm/s |
| Maschinenraumbesetzung | 3680*2730*2410 | Millimeter |
| Maschinengewicht | 6000 | Kilogramm |
| Maßgenauigkeit | ≤0.002 | Millimeter |
| Rundung | ≤0.002 | Millimeter |
| Cylindricity | ≤0.002 | Millimeter |
III Einsatzbereich
1. Passend für das Reiben von verschiedenen Werkstücken von Klimaanlagenkompressoren
2. Verwendet im Reiben von verschiedenen Werkstücken in der tragenden Verarbeitungsindustrie
3. Verarbeitung und Reiben von verschiedenen Autoteilen
4. Reiben von verschiedenen Hochpräzisions-, Ultra-hochpräzisionsaerospace- und Schiffsteilen durch Löcher, von Sacklöchern, von Schrittlöchern, von Kegeln und von Stirnflächen.
IV reibendes Beispiel----Kolben
Beispielbeschreibung
| Einzelteil | Name oder Anforderung |
| Kunde | Klimaanlagenkompressorfirma |
| Werkstückname | Klimaanlagenkompressorkolben |
| Werkstückmaterial | NiCrMo-Legierungs-Roheisen |
| Werkstückhärte | HRC45-50 |
| Bearbeitungszugabe | Φ0.27mm |
| Rundung | 2μm |
| Cylindricity | 2μm |
| Gradlinigkeit | 1.5μm |
| Welle | 1.3μm |
| Rauheit | Rz1.6 |
| Masshaltigkeit | Über CPk1.33 (Toleranz ±3μm) |
| Die Verarbeitung schlug | 30s |
| Kleiden des Zyklus | 50 Stücke |
| Optimierungszweck | Prüfen Sie, die Leistung von importierten ähnlichen Produkten zu erzielen |
Vergleichbare Ergebnisse
| Einzelteil | Importierte Ausrüstung | Unsere Ausrüstung |
| Rundung | 0.82μm | 0.74μm |
| Cylindricity | 0.7μm | 0.6μm |
| Gradlinigkeit | 0.87μm | 0.64μm |
| Welle | 0.8μm | 0.7μm |
| Rauheit | Rz1.2 | Rz1.2 |
| Masshaltigkeit | Cpk1.69 | Cpk2.3 |
| Die Verarbeitung schlug | 28s | 27.45s |
