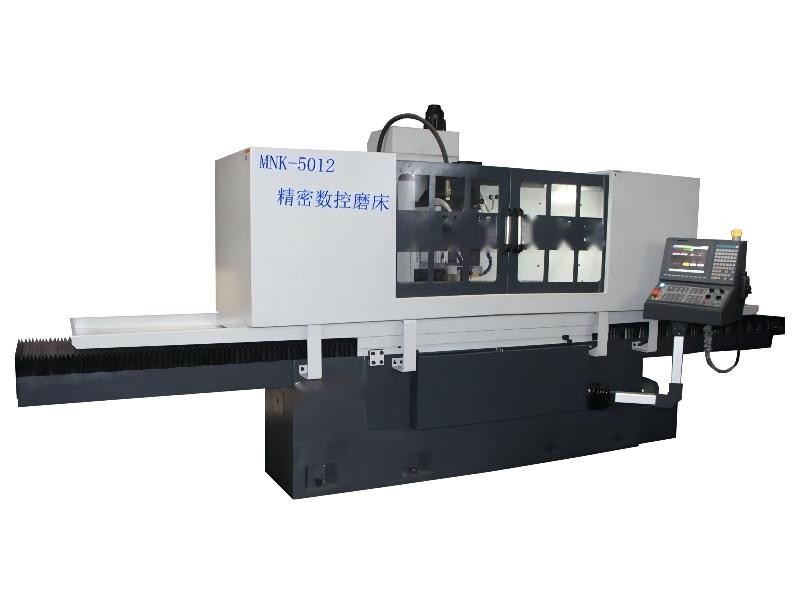

Hohe Präzisions-Flachschleifmaschine-bewegende Spalte 1800rpm CNC 5012
Einzelheiten zum Produkt
| Produktname: | Bewegliche Spalte 5012CNC CNC-Reihen-Flachschleifmaschine | Worktablegröße: | 1200x500mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 850kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 620mm |
| Radgröße: | 400× (20-40) ×127 Millimeter | Spindelgeschwindigkeit: | 0-1800rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 5850kg |
| Hervorheben |
Hohe Präzisions-Flachschleifmaschine CNC,Flachschleifmaschine der hohen Präzisions-1800rpm |
||
Beschreibung des Produkts
Bewegliche Spalte 5012CNC CNC-Reihen-hohe Präzisions-Flachschleifmaschine-Lieferanten
Anwendungsbereich:
Es ist für das Reiben und die Verarbeitung von Reihen von Werkstücken, wie Hochpräzisionsreiben von linearen Führern, von Schiebern, von Nähmaschinezusätzen, von Formfeinverstellungsblöcken, von etc. passend. Die Schleifscheibe kann automatisch getrimmt werden und kompensiert werden, und die Schleifscheibegeschwindigkeit kann Reiben der konstanten Geschwindigkeit sein.
Die reibenden Radachse können in die vertikale reibende und horizontales Installationsreibende Installation unterteilt werden.
Strukturelle Eigenschaften:
* die vertikale Welle nimmt Hochpräzisionskugelumlaufspindel und Servobewegungsdirektanschlussstruktur an, die die Vorteile der schnellen oberen und untereren Wartegeschwindigkeit und der hohen Positionierungsgenauigkeit, mit dem Ergebnis der hohen Starrheit und der hohen Stabilität der ganzen Maschine hat.
* die Vorder- und Rückseite Führungsschienen nehmen lineare Führer der Hochleistungsrolle mit Hochpräzisionskugelumlaufspindel und Servobewegungsdirektanschlussstruktur an, die die Vorteile schnell Vorder- und Rückseite der Wartegeschwindigkeit und der hohen Positionierungsgenauigkeit, mit dem Ergebnis der hohen Starrheit und der hohen Stabilität der ganzen Maschine hat
* Schleifscheibebehandlung: ausgerüstet mit drei Arten Aufbereiter, horizontaler Diamantdiskettenaufbereiter, doppelter Diamantstiftaufbereiter, vertikaler Diamant, der Rollenaufbereiter bildet.
* das Reiben von vertikalen festklemmenden Werkstücken kann das Multiprozessmittel verwirklichen, das mit festklemmendem einem verarbeitet.
TECHNISCHE PARAMETER
| Einzelteil | Einheit | MNK-5012CNC Bewegen Ständer (CNC-Art) | |
| Funktionstabellenbereich | Millimeter | 1200×500 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 1200×500 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 850 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 400× (20-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 0-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1300 | |
|
Vorder- und Rückseite Servomotoren |
(W) | 850 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Maschinengröße (L×W×H) | Millimeter | 5500×2600×2500 | |
| Maschinen-Nettogewicht | Kilogramm | 5850 | |
| Maschinenbruttomasse | Kilogramm | 6750 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Linearer Führer der Hochleistungsrolle | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 10×4 |
| Hydraulikmotor | HXP | 3×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
