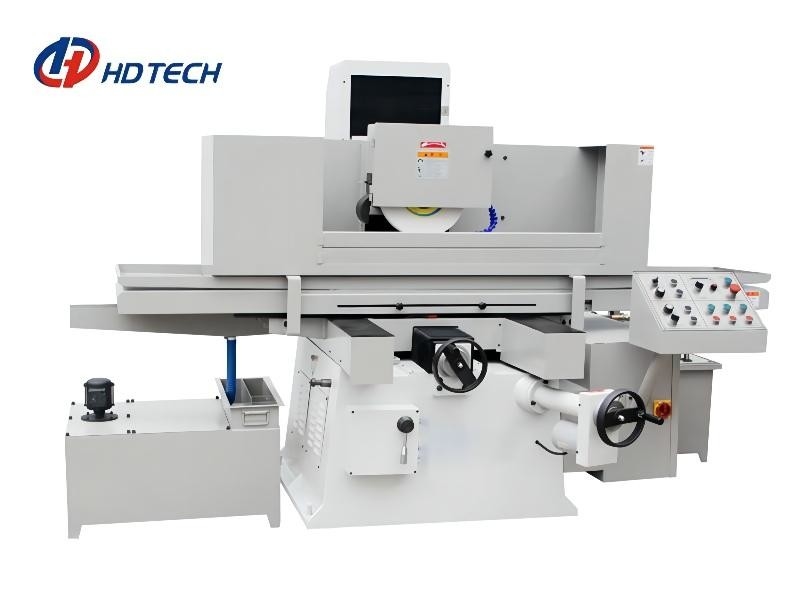

Horizontale Flachschleifmaschinen 3570 AHD MSI 1500rpm 50HZ
Einzelheiten zum Produkt
| Produktname: | MNK-3570AHD/MSI Sattelart Flachschleifmaschine | Worktablegröße: | 700x350mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 350kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 620mm |
| Radgröße: | 400× (20-40) ×127 Millimeter | Spindelgeschwindigkeit: | 1500rpm/50HZ |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 3500kg |
| Hervorheben |
Flachschleifmaschinen 1500rpm,Flachschleifmaschinen 50HZ,Horizontale Schleifmaschine MSI |
||
Beschreibung des Produkts
MNK-3570AHD/MSI programmierbare Sattelart Flachschleifmaschine für Verkauf
Hauptmerkmal
1. Der Plan des Querworktable wird angenommen, ist die Struktur der Spalte und des reibenden Kopfes kompakt, ist die Empfindlichkeit der vertikalen Zuführung hoch, und die Genauigkeit der horizontalen Führungsschiene wird garantiert.
2. Die horizontale Zuführung des Worktable nimmt doppelte v-Plastikführungsschienen an, gefahren durch Öldruck, der eine stabile und ununterbrochene Zufuhr erhalten kann, also kann er Hochenddas reiben durchführen.
3. Die Längsbewegung des Worktable wird auf zwei Arten gesteuert: 1. gewöhnliche Getriebesteuerart und Servogetriebesteuerart. Gewöhnliches Getriebe kann nicht genau vorher und nachher in Position gebracht werden, und Servo kann die genaue Positionierung erzielen.
4. Der reibende Kopf nimmt Hochpräzisionsschräglager an, das hohe Starrheits- und Rotationsgenauigkeit hat.
5. Die Werkzeugmaschinensteuerwahl kann den japanischen Mitsubishi PLC, die neue Generation von Taiwan und das deutsche Siemens-Kontrollsystem annehmen, ist die grafische Menüoperation einfach, und der Automatisierungsgrad ist hoch.
| Einzelteil | Einheit | MNK-3570AHD/MSI | |
| Funktionstabellenbereich | Millimeter | 700×350 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 700×350 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 350 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 400× (20-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 50HZ | 1500 |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor (W) | (W) | 750 | |
| Allgemeiner Motor AHD Vorder- und Rückseite Servomotor MSI Vorder- und Rückseite |
(W) | Gewöhnliche Servomotor 750 des Motor 80 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ||
| Maschinengröße (L×W×H) | Millimeter | 2750×1800×2100 | |
| Maschinen-Nettogewicht | Kilogramm | 3500 | |
| Maschinenbruttomasse | Kilogramm | 4450 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Doppelte v-Plastikführungsschiene | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 7.5×4 |
| Hydraulikmotor | HXP | 4×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/4 |
Produkt-Highlights
MNK-3570AHD/MSI programmierbare Sattelart Flachschleifmaschine für Verkauf Hauptmerkmal 1. Der Plan des Querworktable wird angenommen, ist die Struktur der Spalte und des reibenden Kopfes kompakt, ist die Empfindlichkeit der vertikalen Zuführung hoch, und die Genauigkeit der horizontalen F...
