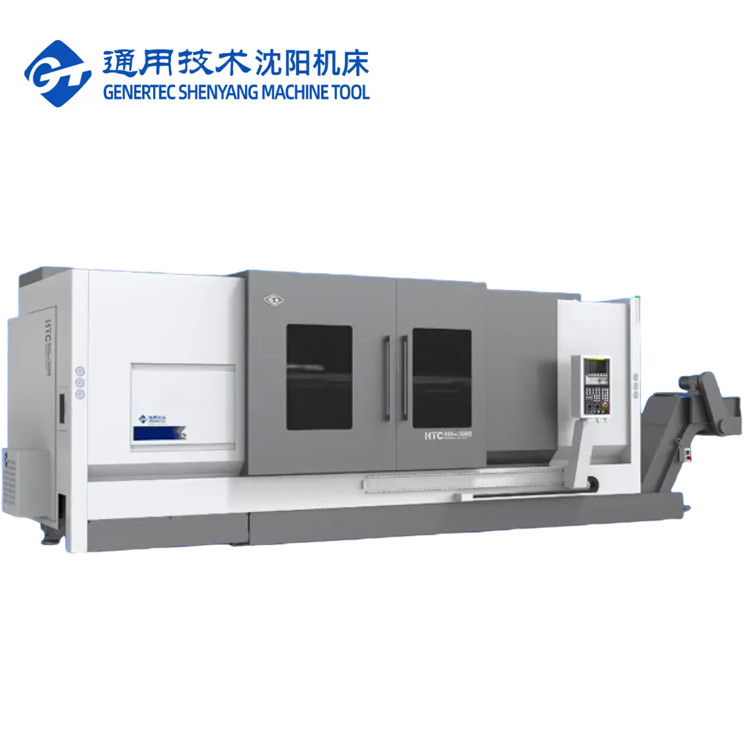

Name: SMTCL Universalität CNC Drehmaschine HTC63Qm Max. Dreh Durchmesser 600mm CNC Drehzentrum
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63Qm
Price: Verhandlungsfähig USD
Availability: InStock

Haus > produits > Drehenmitte CNC >

SMTCL Universalität CNC Drehmaschine HTC63Qm Max. Dreh Durchmesser 600mm CNC Drehzentrum

Horizontale CNC-Drehzentrale

C-Achse CNC-Drehzentrum

Horizontales Drehzentrum

Herkunftsort:

China

Markenname:

SYMG SMTCL

Zertifizierung:

ISO certification

Modellnummer:

HTC63Qm

Kontakt mit uns

Bitte um ein Angebot

SMTCL Universalität CNC Drehmaschine HTC63Qm Max. Dreh Durchmesser 600mm CNC Drehzentrum

Einzelheiten zum Produkt

Marke:

SMTCLL

Produktbezeichnung:

HTC63Qm CNC Drehzentrum

MaxSwing über das Bett:

Φ700 mm

Maximaler Drehdurchmesser:

Φ600mm

Max Turning Length:

1000/1500/2000/3000mm

Spindel-Bohrungs-Durchmesser:

Φ104 mm

Fahrt-X/Z-Achse:

320/1100 mm

Spindelleistung:

15/18,5 kW

Spindelgeschwindigkeit:

30 bis 2000 Rpm

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

Verhandlungsfähig

Verpackung Informationen

Das Holzetui, Zinnstamm, andere seetaugliche Verpackung

Lieferzeit

100 Tage

Zahlungsbedingungen

T/T,L/C,Western Union

Versorgungsmaterial-Fähigkeit

40 Sätze pro Monat

VERWANDTE PRODUKTE

Video

SMTCL Schwerschneidende CNC-Drehmaschine HTC40Sm Hochdrehmoment Hochsteifigkeit CNC-Drehmaschine

Beste Preis erhalten

Video

SMTCL Schwere CNC Drehmaschine Fanuc Controller HTC40Sm/1500 Drehzentrum mit Y-Achse und C-Achse

Beste Preis erhalten

SMTCL Universalität CNC Drehmaschine HTC63Qm Max. Dreh Durchmesser 600mm CNC Drehzentrum

Beste Preis erhalten

Video

SMTCL CNC Drehmaschine Combo-Maschine HTC40Hm BMT55 angetrieben Turm Horizontales CNC Drehzentrum

Beste Preis erhalten

Kontakt mit uns

+8613916455787

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMTCL Universalität CNC Drehmaschine HTC63Qm Max. Dreh Durchmesser 600mm CNC Drehzentrum 0

Beschreibung des Produkts:

SMTCL Universalität CNC Drehzentrum HTC63Qm Max. Dreh Durchmesser 600mm

Die Horizontaldrehzentren der HTC-m-Serie werden mit fortschrittlicher Fertigungstechnologie zusammengesetzt, geprüft und verbessert.Sie haben eine gute Schneidleistung und können den Verarbeitungsbedarf verschiedener Drehteile erfüllenDie Werkzeugmaschine ist mit einer C-Achse, einem angetriebenen Werkzeughalter usw. ausgestattet, der verschiedene Verarbeitungsverfahren wie Drehen, Fräsen und Bohren umsetzen kann.
Qm-Seriekann mehrere Verarbeitungsfunktionen wie Drehen und Fräsen realisieren und gleichzeitig einen großen Drehraum und Verarbeitungsbereich haben, um die Anforderungen von Maschinenbau usw. zu erfüllen.

Eigenschaften des Produkts:

1"Hoch Effizienz"

◆ Hochleistungs-Servo-Werkzeughalter
◆ Split-Servo-Schwanzstock
◆ Hochgeschwindigkeitsbewegung mit zwei Achsen
◆ Optionale Y-Achsenkonfiguration zur Erreichung einer mehrsequenzigen integrierten Verarbeitung

2"Hoch Präzision"

◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards

3,Hohe Steifigkeit

◆ Maschinenbetten und andere Schlüsselgussstücke aus hochwertigem Gusseisen
◆ Große Spindel-Einheit
◆ Bogenförmiges Sattel gegen Biegen
◆ Kleine Spindelstruktur

Einzelheiten des Produkts:

Schnelle Bewegungsgeschwindigkeit: 30 m/min

Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Walzleitleinen, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.

Split Servo Tailstock

Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessernEs wird ein oberes und unteres Split-Tailstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.

Doppel feststehende Vorspannungsstruktur

Die X-Achse entwickelt eine doppelte feste Stützstruktur und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und die Temperaturanstiegsverformung wirksam auszugleichen.Es arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg von
die Schraube, wodurch eine hohe Präzision und hohe Präzision der Maschinenwerkzeugzufuhrstabilität erreicht wird

Y-Achsenkonfiguration

Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, kann mit einer Installation eine komplexe Oberflächenbearbeitung realisieren.

Hochpräzise Kugelschraube

Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.

Sattel gegen Biegen

Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,
Der Hauptkörper des Sattels ist in einer Bogenform ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten.

Effizienter Servo-Turm

Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Es ist mit einer hochpräzisen C-Achse und einer Bremsanlage ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.

Produktparameter:

Projekt	Einheit	HTC63Qm
Max, ich schneide.	mm	Φ600
Max.Schnittlänge	mm	1000/1500/2000/3000
Max. Schwimmen. Über dem Bett.	mm	Φ700
Max. Schwimmbad. Auf der Rutsche	mm	Φ600
Spindel
Modell mit Spindelnase		A2-11
Vorderlager Innendia.	mm	Φ160
Spindel-Stäbe und Lochgröße		1:20;Φ150
Diagramm des Spindelloches		Φ104
Max. Bar-Tag.	mm	Φ85
Ein Standard-Schlagschalter.	Zoll	12
Drehzahlbereich der Spindel	r/min	35 bis 2000
Drehzahl der Spindel		Mechanische Zweizahnräder
Spindel Max. Drehmoment	N·m	1350
Hauptmotorleistung kontinuierlich/30 min.	Leistung	15/18.515 Minuten)
X/Z-Achse
Schnelle Bewegung der X/Z-Achse	m/min	15
X-Achsenbewegung	mm	320
Z-Achsenfahrt	mm	Der Wert der Verbrennung ist der Wert der Verbrennung.
Hinterhalt
Reisen der Schwanzbestände	mm	900/1400/1900/2900
Rückenstockantriebsmethode		Sattelzüge
Rückenstock-Sleeve-Reise	mm	150
Schwanzstock-Hülsenblatt.	mm	Φ160
Schwanzstock-Kopf-Loch-Kopf	Morsezeichen	MT-5
Turm
Turm-Typ		Horizontale 12-Stations-Türmmaschine
Mittelhöhe	mm	125
Genauigkeit der Wiederholung der Positionierung durch Turmindexing	- Ich weiß.	± 16
Werkzeuggröße	mm	25 × 25
Wenn ich ein Werkzeug in der Nähe wählen könnte		- Ja, das ist es.
Schnittstelle für den Kraftwerkzeughalter		BMT65
Max. Bohrleistung	mm	22 mal 0.2
Max. Fräsleistung	mm	25 × 20 × 40
Max. Abtaktkapazität	mm	M18 × 1,5 / M36 × 1
Andere
Abstand zwischen Spindelmitte und Boden	mm	1085.5
Nettogewicht der Werkzeugmaschine	Weigerung	7000/8500/10000/12500
Gesamtmaße ((LxWxH)	mm	3850 × 2450 × 2300 4450 × 2450 × 2300 5280 × 2450 × 2300 6500 × 2450 × 2300
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.

Innenkühlwerkzeughalter

Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung bei der Bearbeitung von inneren Löchern und gewährleisten die Verarbeitungsqualität

Fähigkeit zur angetriebenen Werkzeugfräsen

Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung

Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen

3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns:

Willkommen bei uns!

Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.

Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?

Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?

Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?

Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?

Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?

Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?

T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
