Hohe Präzision Cnc-Drehkopf-Drehbank-Maschine 50 - 3000 r/min HTC40Bm/1000
Einzelheiten zum Produkt
| Produkt-Name: | Hohe Präzision CNC-Drehbankenergiedrehkopf HTC40Bm/1000 | Max. Spitzenhöhe: | 560mm |
|---|---|---|---|
| Max. Schwingen über Dia: | 350 Millimeter | Max. Schnittdurchmesser: | 360 Millimeter |
| Max. Schneidlänge: | 970 Millimeter | Max. Reise der X-Achse: | 200 Millimeter |
| Max. Reise der Z-Achse: | 1050 Millimeter | Art des Spindelkopfes: | A2-8 |
| Spindelbohrungsdurchmesser: | ø80 | Spindeldrehzahlbereich: | 50-3000 r/min |
| Hervorheben |
Hohe Präzision Cnc-Drehkopf-Drehbank-Maschine,3000 r Min Cnc Turret Lathe Machine |
||
Beschreibung des Produkts

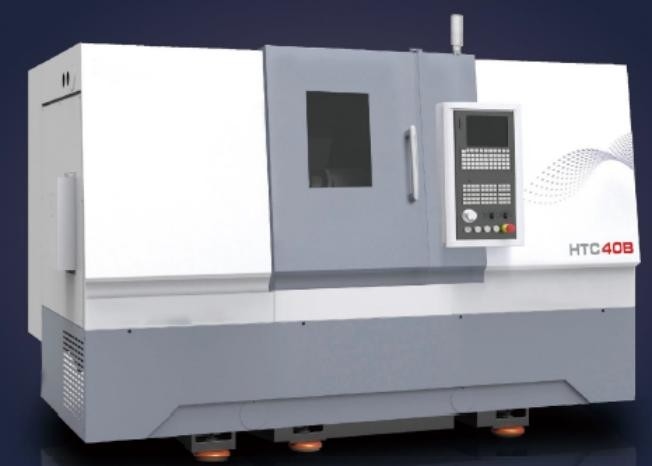

Hohe Präzision CNC-Drehbankenergiedrehkopf HTC40Bm/1000
Technische hauptsächlichparameter
|
Modell Einzelteil |
HTC40Bm/1000 |
| Max. Spitzenhöhe Millimeter | Φ560 |
| Max. Schwingen über Dia Millimeter | Φ350 |
| Max. Schnittdurchmesser Millimeter | Φ360 |
| Max. Schneidlänge Millimeter | 970 |
| Spindelbohrungsdurchmesser Millimeter | Φ80 |
| Form der Spindelnase | A2-8 |
| Hauptleistungsstärke (30 Minuten/fährt) fort Kilowatt | 16/12 |
| Drehmoment der Spindelgeschwindigkeit Max.output der Spindel r/min/Nm | 50-3000/172 |
| Max. Reise der X-Achse Millimeter | 200 |
| Max. Reise der Z-Achse Millimeter | 1050 |
| Schnelle Geschwindigkeit (X/Z-axis) Millimeter | 30/30 |
| Durchmesser/Reise des Reitstockärmels Millimeter | Φ100/710 |
| Verjüngungsbohrung des Reitstockärmels Morse | 4# |
| Größe des Werkzeugschaftes Millimeter | 25x25 |
| Durchmesser des Werkzeuglochs Millimeter | Φ40/Φ32/Φ25/Φ20 |
| Positionierung Genauigkeit (X/Z/C-axis) Millimeter | 0.008/0.010/63" |
| Umsetzung Genauigkeit (X/Z/C-axis) Millimeter | 0.004/0.004/25" |
| Rauheit µm | Ra1.25 um |
| Werkstückgenauigkeit | IT6 |
| Rundung des Werkstückes Millimeter | 0.0025/¢75 |
| Cylindricity des Werkstückes Millimeter | 0.010/150 |
| Planness des Werkstückes Millimeter | 0.010mm/¢200 |
| Max. Gewicht des Diskettenwerkstückes Kilogramm | 200 |
| Max. Gewicht des Wellenwerkstückes Kilogramm | 500 |
| Gewicht der Maschine Kilogramm | 4700 |
| Gesamtausmasse der Maschine (LxWxH) Millimeter | 3570x1860x1850 (ohne Späneförderer) |
Maschinen-Vorteil
Ich verenge V-Gürtelantriebsstruktur
Direkt Antrieb der Spindelrotation durch den Flaschenzug, den Leistungsabfall der mechanischen Übertragung verringernd, Beginnen schnell und glatt.
II Servodrehkopf
Es nimmt Servomotor an, um Index-Bewegung zu fahren, die hohe Präzision und hohe Zuverlässigkeit hat, die die Bedingungen des Hochs erfüllen können
Leistung und schnelle Werkzeugänderung.
III der integrierte Spindelkodierer
Der spezielle Spindelkodierer annulliert den synchronen Gurtgetriebemechanismus und effektiv verringert die Durchfallquote.
IV Zweiachsenzufuhr
X-Achse und z-Achse werden angetrieben durch Servomotor und direkt mit Kugelumlaufspindel durch elastische Koppelung angeschlossen.
Gleitführungsschiene wird für beide Zweiachsenführungsschienen angenommen. Die Führungsschiene ist Vierrichtungsersatzlastart, mit hoher Präzision und großer Last, die erheblich Genauigkeit der maschinellen Bearbeitung, sich schnell bewegende Geschwindigkeit und Produktions-Leistungsfähigkeit verbessert.
