Herkunftsort:
China
Markenname:
HD M&E
Zertifizierung:
ISO certification
Modellnummer:
TX20-2 TX20-3

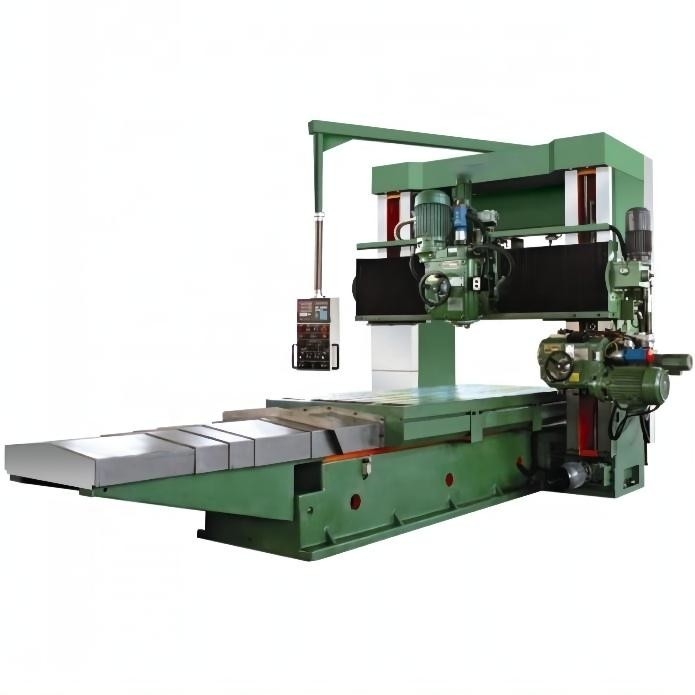

TX20-2 TX20-3 beweglicher Strahln-Bock-Fräsmaschine für Verkauf
1. Fräsmaschine des beweglichen Strahls des Bocks der Reihe TX20 ist eine neue Generation von Präzisionsbearbeitungswerkzeugmaschinen, passend für die Verarbeitung des Eisenmetalls, des Nichteisenmetalls und irgendeines nicht-metallischen materiellen Werkstückes des Hochgeschwindigkeitsstahlkarbidwerkzeugs. Die Fläche, die Hochs und Tiefs-Oberfläche, geneigte Fläche, Seite, Nut, Bohren, Bohrung und andere Prozesse des Mahlens abschließen kann die Verarbeitung.
2. Alle Werkzeugmaschinen werden von unserer Firma geworfen, verarbeitet und zusammengebaut. Das Gießmaterial ist Roheisen der hohen Qualität HT250, das mit Wärmebehandlung, Erschütterung und Sekundärzeitbehandlung behandelt worden ist, um den internen Druck des Castings zu beseitigen. Das Bett, die Spalte und die Strahlnführungsschiene sind das superaudio gewesen, das Behandlung löscht.
Technische hauptsächlichparameter
| Technische Daten | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Mittelabstand der Führungsschiene | Millimeter | 500 | 600 | 700 | 800 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Maximale Bearbeitungsbreite | Millimeter | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Maximale Bearbeitungshöhe | Millimeter | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Worktablebreite | Millimeter | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Höchstgewicht des Werkstückes | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Spindelenergie | Kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Maschinengewicht | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Gesamtausmasse (LxWxH) | Millimeter |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |

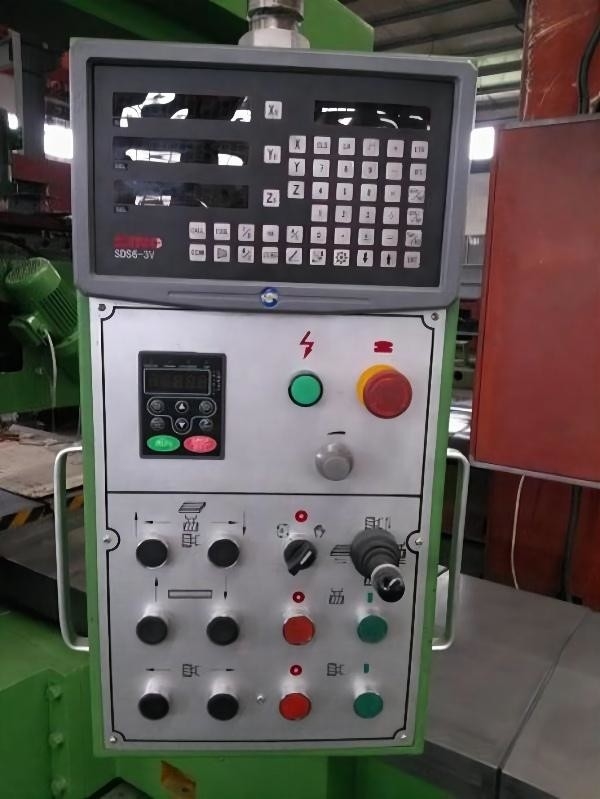

| Digitalanzeige | Optional | Optional | Optional | Optional | |
| Technische Daten | TX20-4 | TX20-5 | TX20-6 | |
| Mittelabstand der Führungsschiene | Millimeter | 900 | 1000 | 1200 |
| Maximale Bearbeitungslänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Maximale Bearbeitungsbreite | Millimeter | 2000-2500 | 2000-2500 | 2000-2500 |
| Maximale Bearbeitungshöhe | Millimeter | 1500 | 1500 | 1500, 1800 |
| Worktablelänge | Millimeter | 3000-4000 | 3000-4000 | 3000-4000 |
| Worktablebreite | Millimeter | 1600/2200 | 1600/2200 | 1600/2200 |
| Höchstgewicht des Werkstückes | t | 8,9 | 10,11 | 10,12 |
| Worktablebewegungsgeschwindigkeit | mm/min | 30-4000 stepless justierbares | 30-4000 stepless justierbares | 30-4000 stepless justierbares |
| Hauptleistungsstärke | Kilowatt | 13 | 15 | 18,5 |
| Spindelenergie | Kilowatt | 11 | 15 | 15 |
| Maschinengewicht | t | 29-36 | 35-43 | 41-53 |
| Gesamtausmasse (LxWxH) | Millimeter | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Digitalanzeige | Optional | Optional | Optional | |
Standardkonfigurationen
vertikaler Fräskopf 1.One
2. Ein Umfangfräsenkopf (optional zwischen links und rechtem)
Schild der Platte 3.Steel des Bettkörpers
4.Bebar, Spaltenorganart Schild
Spezielle Zubehöre
1,90 Grad Winkelfräskopf
2. Pneumatischer Werkzeugverschluß
