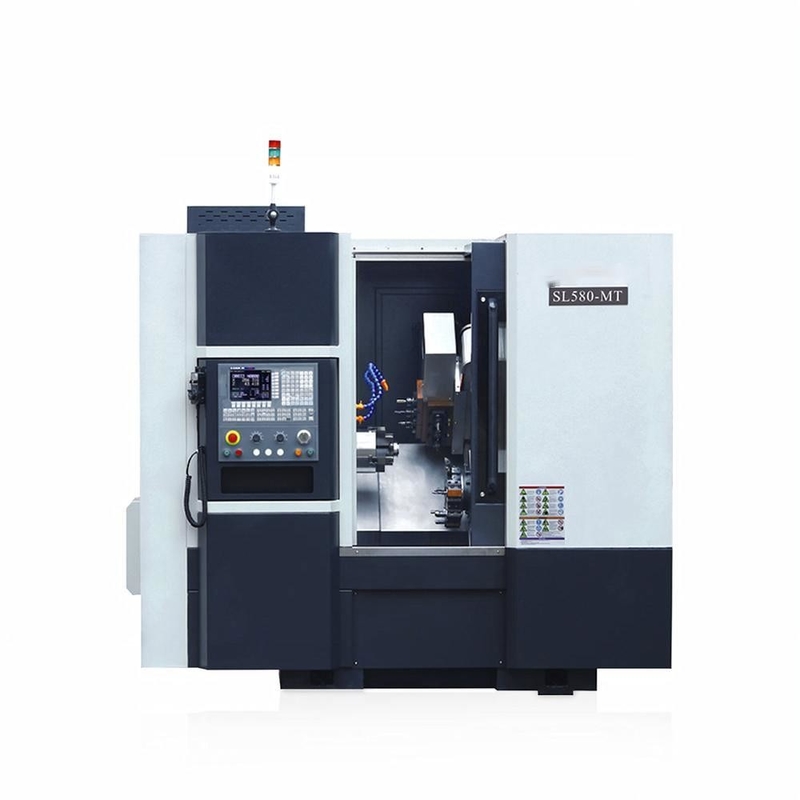

580mm X Schrägen-Bett CNC-Drehbank der Achsen-Reise-lineare Führungsschienen-SL580
Produktinformation
580mm X Achsen-Reise PLUS, eine besonders lange Arbeitstabelle liefert einen großen Werkzeugmontagebereich. Dieses lässt eine große Anzahl und eine Vielzahl von Tabelle angebrachten Bearbeitungswahlen zu. Diese Kapazität macht das SL580 eine Drehenmitte der starken, „einzelnen Einrichtung“ für das Drehen, das Mahlen, das Klopfen und die Bohrung von Operationen in einen Einzelfertigungszyklus.
Hauptspezifikation
| Einzelteile | Spezifikation SL580 |
| Kapazität | Klemme/Metallring: Hydraulischer Metallring *Hydraulic Klemme 6", *8“ |
| Max.Swing Durchmesser. Über Bett: Ø380mm | |
| Max.Length des Werkstückes: Metallring 320, *Chuck280mm | |
| Max. Swing Durchmesser. Über Dia: Ø90mm | |
| Spindel | Spindel-Bohrung: Ø48/*Ø62/*Ø55/*Ø75mm |
| Max.dia des Durchlochs: Ø40/*Ø52/*Ø46/*Ø65mm | |
| Spindel-Nase: A2-5/*A2-6/*A2-5/*A2-6 | |
| Geschwindigkeit Max. Spindle: 3000rpm, *2000rpm, *2500rpm, *2500rpm *4500rpm, *3500rpm, *4000rpm *4000rpm, *5000rpm |
|
| Hauptleistungsstärke: 5.5/7.5kW | |
| Achse | X-Achsen-Reise: 580mm |
| Z-Achsenreise: 320mm | |
| Schnelle Durchquerung X-/Zachse: 20/20m/min | |
| Drehkopf | Art: Gruppenart |
| Nr. Werkzeugstationen: 6-10 | |
| Od-Werkzeug- und Bohrungswerkzeugschaft: 20x20/Ø25mm | |
| Struktur | Geneigter Bettgrad: 45° |
| Führungsschienenart: LM | |
| Andere | Energie-Kapazität: 13kVA |
| Maß (L×W×H): 2300x1820x1900mm | |
| Belasten Sie (ungefähr): 3200Kg | |
| Anmerkung | „* " bedeutet die Durchschnitte, die, „die N/A " verfügbaren Durchschnitte nicht, „LM“ optional sind, Führerweise der linearen Bewegung |
Standardausrüstungen
■Hydraulischer Metallring
■Gruppen-Art Werkzeugausstattung
■Ergonomische Betreiber-Längsschnittuntersuchung
■Automatisches Schmiersystem
■Automatisches Kühlmittel-System
■Eingebaute Sicherheits-Eigenschaften
Zusatzeinrichtungen
■Verschiedene Klemmen und Metallringe
■Verschiedene Kontrollsysteme
■Live Tooling
■Stangen-Zufuhr
