Mitte doppelte Palette horizontale CNC maschineller Bearbeitung 3000kg MDH-125
Einzelheiten zum Produkt
| Worktablegröße: | 1250×1250 Millimeter | Nr. der Palette: | 2 |
|---|---|---|---|
| Max.table-Last: | 3000kg | Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen: | 70-1470mm |
| Abstand zu verlegen von der Spindelnase: | 360~1600mm | X-/Y/Zreise: | 1700/1400/1240 Millimeter |
| L×W×H: | 8075*6087*3702mm | Maschinengewicht: | 32500kg |
| Hervorheben |
Horizontale Mitte CNC MDH-125 maschineller Bearbeitung,horizontale Mitte CNC 3000kg maschineller Bearbeitung,Horizontale Maschinen-Mitte doppelte Palette CNC |
||
Beschreibung des Produkts

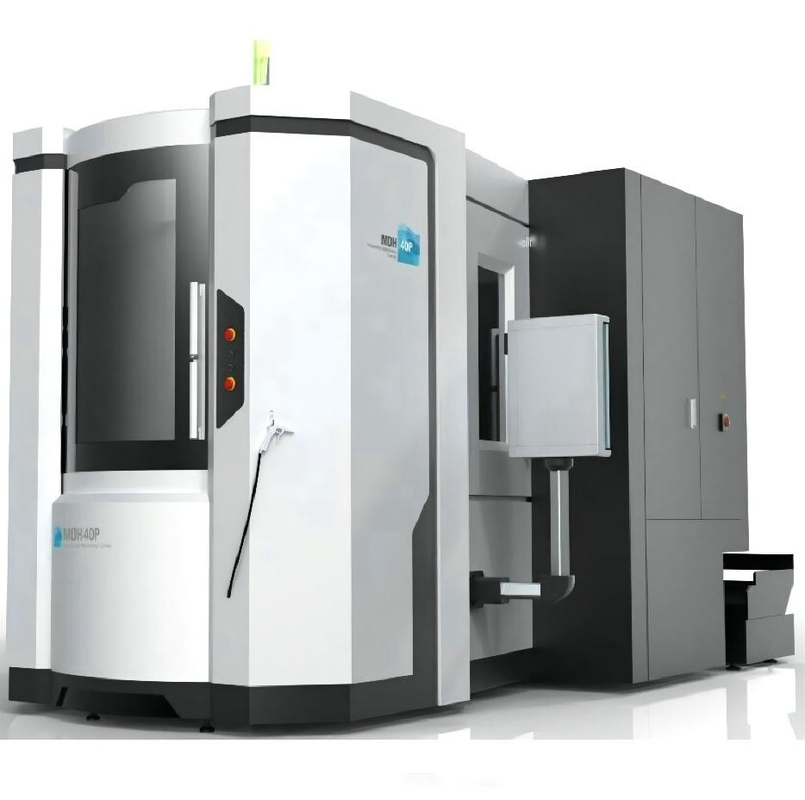

MDH 125 niedriges Kosten doppelten Paletten die horizontale CNC-Maschinen-Mitte cnc-Mittemaschinelle bearbeitung
Produkt-Darstellung
Diese Drehbank ist in der Verarbeitung von Kastenteilen, Gehäuseteile, Scheibenteile, speziell-förmige Teile im Militär weitverbreitet, Luftfahrt,
Automobil, Form, Maschinerieherstellung und andere Industrien. Die Teile können das Mahlen und das Bohren von vier Gesichtern nach festklemmendem einem automatisch abschließen. Bohrung, Erweiterung, Erweiterung und Klopfen. Sie hat die Vorteile des hohen Maßes Automatisierung, starker Zuverlässigkeit, einfacher Operation, Bequemlichkeit und Annehmlichkeit, schöner und großzügiger Gesamterscheinung und hohen Maßes mechanischer und elektrischer Integration.
Produkt-Eigenschaften
(1) hohe Präzision
(2) Hochgeschwindigkeits
(3) hohe Starrheit
| Standardkonfigurationen | Optionale Konfigurationen |
| • interne Getriebespindel der Zwei-Geschwindigkeit | •HELLE CNC-Drehscheibe |
| • Kühlsystem der Schraubenhöhle | • Sprühen Sie das abkühlen |
| •Automatisches Werkzeugänderungssystem | •Hochdruckluftkühler |
| • Schraubenspäneförderer (beide Seiten) | • Abkühlendes Gerät der Spindel |
| •Automatisches Schmiersystem (Spindel) | •Elektrisches Kabinettthermostatregelungsgerät |
| • Steifes Klopfen | • Anhebender Späneförderer |
| •Elektrischer Kabinettwärmetauscher | •Kratzender Machthaber |
| • Abkühlendes Gerät der Spindel | •Automatisches macht--weg Gerät M30 |
| •Geschlossene Schutzhaube | |
| • Datenübertragungssystem RS-232 |
Technische hauptsächlichparameter
| Produkt-Modell | Einheit | MDH80 | MDH80A | MDH100S | MDH125 |
| Worktablegröße (L*W) | Millimeter | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| No.of-Palette | 2 | Einzelne Tabelle | 2 | 2 | |
| Tabellenart | Es entscheidet: HELL | Es entscheidet: HELL | |||
| Tabellenindex-bewegung | IT (1° X360°) HELL (0.001° X360°) |
IT (1° X360°) HELL (0.001° X360°) |
|||
| Tabelle, die Zeit indexiert | S | 4,5 (90°) | 5 (90°) | ||
| Ändernde Zeit der Palette | S | 12,5 | — | 12,5 | 35 |
| Max. Tabellenlast | Kilogramm | 2000 | 3000 | ||
| X/Y/Z-axis Reise | Millimeter | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| X-/Y/Zachsenführer-Weisenart | Lineare Rollenführungsschiene | Lineare Rollenführungsschiene | |||
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 80-1180 | 70-1470 | ||
| Abstand zu verlegen von der Spindelnase | Millimeter | 200-1250 | 250-1250 | 360-1600 | |
| Schnelle Durchquerung von X-/Y/Zachse | m/min | 45 | 45 | ||
| Schnitt von Vorschubzahl | 1-20000 | 1-20000 | |||
| Spindelkonus | No.50 (7:24) | No.50 (7:24) | |||
| Maximale Spindelgeschwindigkeit | U/min | 8000 (Bewegungsspindel) Entscheiden Sie: 12000 (Bewegungsspindel) Entscheiden Sie: 4000 (①Getriebe) Entscheiden Sie: 4000 (②Getriebe) |
6000 (Bewegungsspindel) Entscheiden Sie: 8000,12000 (Bewegungsspindel) Entscheiden Sie: 6000 (Getriebe) |
||
| Spindelleistungsstärke (Minute Continueous/30) |
Kilowatt | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Werkzeugmagazinkapazität | T | 40 (entscheiden Sie: 60/80/120) | 40 (entscheiden Sie: 60/80) | ||
| Werkzeugschaftart | BT50 | BT50 | |||
| Max. Werkzeuglänge | Millimeter | 500 | 500 | ||
| Max. Werkzeuggewicht | Kilogramm | 25 | 25 | ||
| Max. Werkzeugdurchmesser (w/oadjacenttools) | Millimeter | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Bearbeiten Sie die ändernde Zeit (T-T) | 2,5 | 2,5 | |||
| X-/Y/Zachse, die Genauigkeit in Position bringt | 0,01 | X: 0,015 Y: 0,012 Z: 0,012 | |||
| X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit | 0,006 | X: 0,007 Y: 0,007 Z: 0,007 | |||
| Cnc-Prüfer | FANUC 3li | FANUC 3li | |||
| Maschinenmaße (LXWXH) | Millimeter | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Maschinengewicht | Kilogramm | 24000 | 21000 | 24500 | 32500 |
