Hochleistung horizontale harte Beanspruchung der CNC-Maschinen-einzelne Tabellen-MDH80A
Einzelheiten zum Produkt
| Produktname: | Einzelne Tabelle MDH80A horizontale Mitte maschineller Bearbeitung | Worktablegröße: | 800×800 Millimeter |
|---|---|---|---|
| Nr. der Palette: | einzelne Tabelle | Max.table-Last: | 2000kg |
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen: | 80-1180mm | Abstand zu verlegen von der Spindelnase: | 200~1250mm |
| X-/Y/Zreise: | 1400/1100/1050 Millimeter | L×W×H: | 5393*3682*3827mm |
| Hervorheben |
MDH80A horizontale CNC-Maschine,Horizontale CNC-Hochleistungsmaschine,Einzelne Tabellen-Hochleistung CNC-Maschine |
||
Beschreibung des Produkts

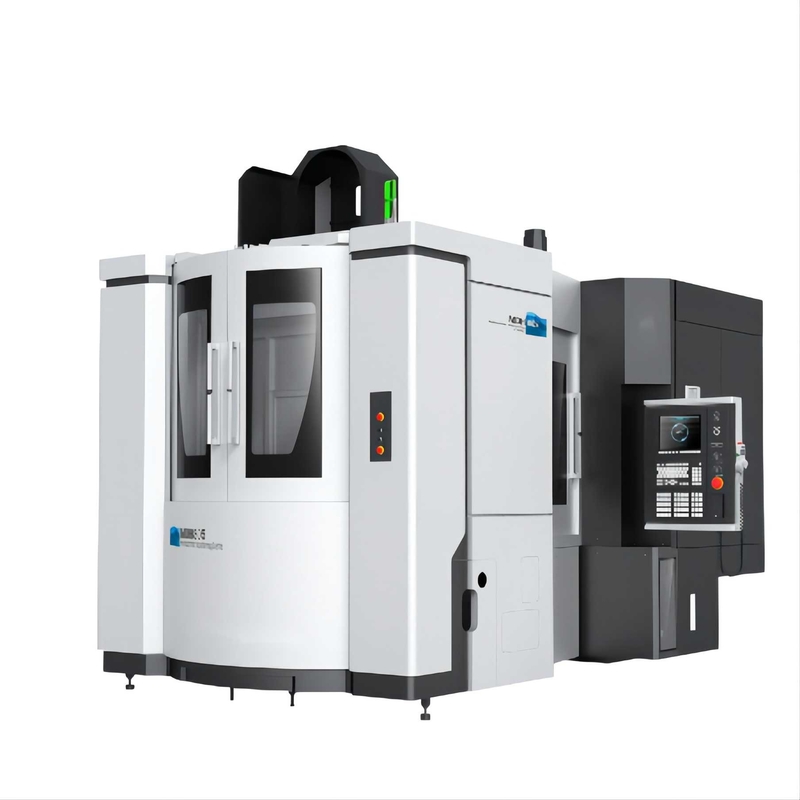

Einzelne Tabelle MDH80A horizontale Mittelhochleistungs-harte Beanspruchung maschineller Bearbeitung
Produkt-Darstellung
Die horizontale Mitte der maschinellen Bearbeitung ist eine der horizontalen Mitten der maschinellen Bearbeitung, die von unserer Firma entwickelt werden und produziert sind. Diese Werkzeugmaschine ist in der Verarbeitung von Kastenteilen, von Gehäuseteilen, von Scheibenteilen und von speziell-förmigen Teilen in der Maschinerieherstellung und in anderen Industrien weitverbreitet. Die Teile werden in einemmal festgeklemmt. Es kann die Multiprozessverarbeitung des Mahlens, des Bohrens, Bohrung, Erweiterung, Erweiterung und des Klopfens der vier Gesichter automatisch abschließen.
| Standardkonfigurationen | Optionale Konfigurationen |
| • interne Getriebespindel der Zwei-Geschwindigkeit | •HELLE CNC-Drehscheibe |
| • Kühlsystem der Schraubenhöhle | • Sprühen Sie das abkühlen |
| •Automatisches Werkzeugänderungssystem | •Hochdruckluftkühler |
| • Schraubenspäneförderer (beide Seiten) | • Abkühlendes Gerät der Spindel |
| •Automatisches Schmiersystem (Spindel) | •Elektrisches Kabinettthermostatregelungsgerät |
| • Steifes Klopfen | • Anhebender Späneförderer |
| •Elektrischer Kabinettwärmetauscher | •Kratzender Machthaber |
| • Abkühlendes Gerät der Spindel | •Automatisches macht--weg Gerät M30 |
| •Geschlossene Schutzhaube | |
| • Datenübertragungssystem RS-232 |
Technische hauptsächlichparameter
| Produkt-Modell | Einheit | MDH80 | MDH80A | MDH100S | MDH125 |
| Worktablegröße (L*W) | Millimeter | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| No.of-Palette | 2 | Einzelne Tabelle | 2 | 2 | |
| Tabellenart | Es entscheidet: HELL | Es entscheidet: HELL | |||
| Tabellenindex-bewegung | IT (1° X360°) HELL (0.001° X360°) |
IT (1° X360°) HELL (0.001° X360°) |
|||
| Tabelle, die Zeit indexiert | S | 4,5 (90°) | 5 (90°) | ||
| Ändernde Zeit der Palette | S | 12,5 | — | 12,5 | 35 |
| Max. Tabellenlast | Kilogramm | 2000 | 3000 | ||
| X/Y/Z-axis Reise | Millimeter | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |
| X-/Y/Zachsenführer-Weisenart | Lineare Rollenführungsschiene | Lineare Rollenführungsschiene | |||
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 80-1180 | 70-1470 | ||
| Abstand zu verlegen von der Spindelnase | Millimeter | 200-1250 | 250-1250 | 360-1600 | |
| Schnelle Durchquerung von X-/Y/Zachse | m/min | 45 | 45 | ||
| Schnitt von Vorschubzahl | 1-20000 | 1-20000 | |||
| Spindelkonus | No.50 (7:24) | No.50 (7:24) | |||
| Maximale Spindelgeschwindigkeit | U/min | 8000 (Bewegungsspindel) Entscheiden Sie: 12000 (Bewegungsspindel) Entscheiden Sie: 4000 (①Getriebe) Entscheiden Sie: 4000 (②Getriebe) |
6000 (Bewegungsspindel) Entscheiden Sie: 8000,12000 (Bewegungsspindel) Entscheiden Sie: 6000 (Getriebe) |
||
| Spindelleistungsstärke (Minute Continueous/30) |
Kilowatt | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| Werkzeugmagazinkapazität | T | 40 (entscheiden Sie: 60/80/120) | 40 (entscheiden Sie: 60/80) | ||
| Werkzeugschaftart | BT50 | BT50 | |||
| Max. Werkzeuglänge | Millimeter | 500 | 500 | ||
| Max. Werkzeuggewicht | Kilogramm | 25 | 25 | ||
| Max. Werkzeugdurchmesser (w/oadjacenttools) | Millimeter | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Bearbeiten Sie die ändernde Zeit (T-T) | 2,5 | 2,5 | |||
| X-/Y/Zachse, die Genauigkeit in Position bringt | 0,01 | X: 0,015 Y: 0,012 Z: 0,012 | |||
| X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit | 0,006 | X: 0,007 Y: 0,007 Z: 0,007 | |||
| Cnc-Prüfer | FANUC 3li | FANUC 3li | |||
| Maschinenmaße (LXWXH) | Millimeter | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Maschinengewicht | Kilogramm | 24000 | 21000 | 24500 | 32500 |
Werkstück-Probe
