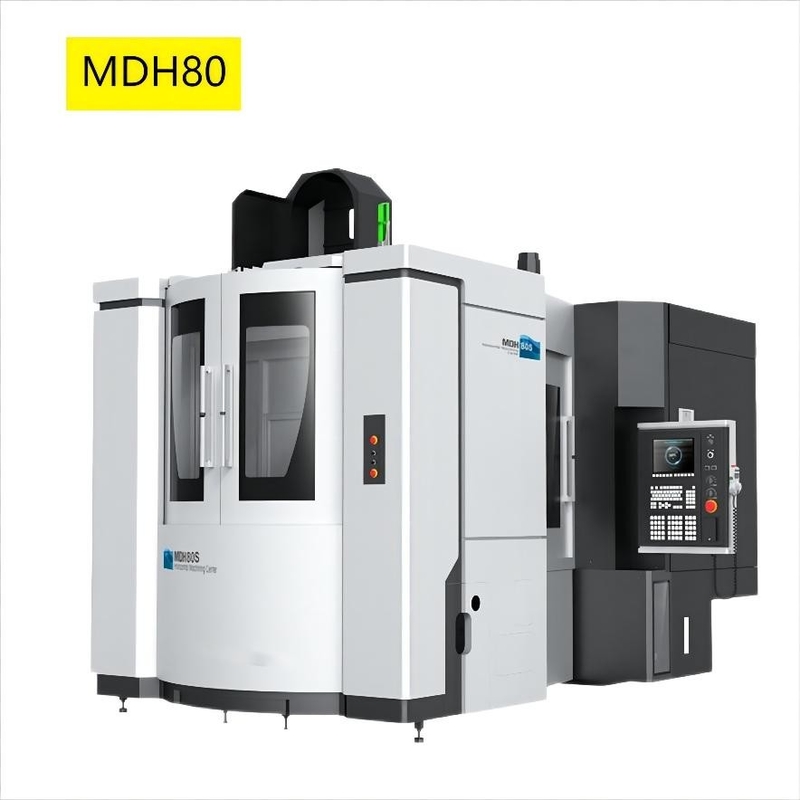

Automatische Paletten-horizontale harte Beanspruchung CNC MDH-80 Fräsmaschine-2

Paletten des Doppelten MDH80 horizontale der Mitte-automatische maschinellen Bearbeitung maschineller Bearbeitung Hochleistungsmitte

Produkt-Darstellung

Diese Drehbank ist in der Verarbeitung von Kastenteilen, Gehäuseteile, Scheibenteile, speziell-förmige Teile im Militär weitverbreitet, Luftfahrt,
Automobil, Form, Maschinerieherstellung und andere Industrien. Die Teile können das Mahlen und das Bohren von vier Gesichtern nach festklemmendem einem automatisch abschließen. Bohrung, Erweiterung, Erweiterung und Klopfen. Sie hat die Vorteile des hohen Maßes Automatisierung, starker Zuverlässigkeit, einfacher Operation, Bequemlichkeit und Annehmlichkeit, schöner und großzügiger Gesamterscheinung und hohen Maßes mechanischer und elektrischer Integration.

Produkt-Eigenschaften

(1) hohe Präzision -- Schraube der x-, y- und z-Koordinate der Werkzeugmaschine nimmt ganz moderne hohle Kühltechnik an, die effektiv die Hitzedeformation bei der verarbeitenden Werkzeugmaschine steuert und die Genauigkeit der maschinellen Bearbeitung der Werkzeugmaschine verbessert. Darüber hinaus hat die Werkzeugmaschine die Funktion des Temperaturausgleiches. Der Temperaturfühler ist in die Hauptposition des Maschinenkörpers installiert, und die Präzision der Werkzeugmaschine wird verwirklicht, indem man die beigeordnete Position des CNC-Systems analysiert und kompensiert.

(2) Hochgeschwindigkeits -- die Maschinenspindel nimmt motorisierte Spindelstruktur, mit einer Höchstgeschwindigkeit von 12000rpm und internen von zwei - Geschwindigkeitsänderungen an, die die Bedingungen des langsamen Ausschnitts und der Hochgeschwindigkeitsmaschinellen Bearbeitung erfüllen können; X, Y, des beigeordneten hohe steife lineare Gleitführung Führer-Gebrauches Z drei, sein sich schnell bewegendes beschleunigen zu 60m/min; Die Maschine nimmt ändernden Mechanismus des Verknüpfungswerkzeugs an (ändernde Zeit des Werkzeugs: 2 Sekunden). Die oben genannten Parameter sind im inländischen führenden Niveau und im internationalen hohen Niveau.

(3) hohe Starrheit - das Hauptteil der Werkzeugmaschine wird ganz vom Harzsandguss gemacht, ist der Bettkörper ein integrales Casting und das Spalten-, Ausziehtisch- und Werktischverschiebung auf ihm. Der Kurstabelle- und Messerspeichermanipulator werden auf dem Bettkörper geregelt, um die Gesamtstarrheit der Werkzeugmaschine sicherzustellen. Darüber hinaus ist die Struktur der Werkzeugmaschine angemessenere durchgehende Finit-Element-Methode im Designprozess.

Technische hauptsächlichparameter
