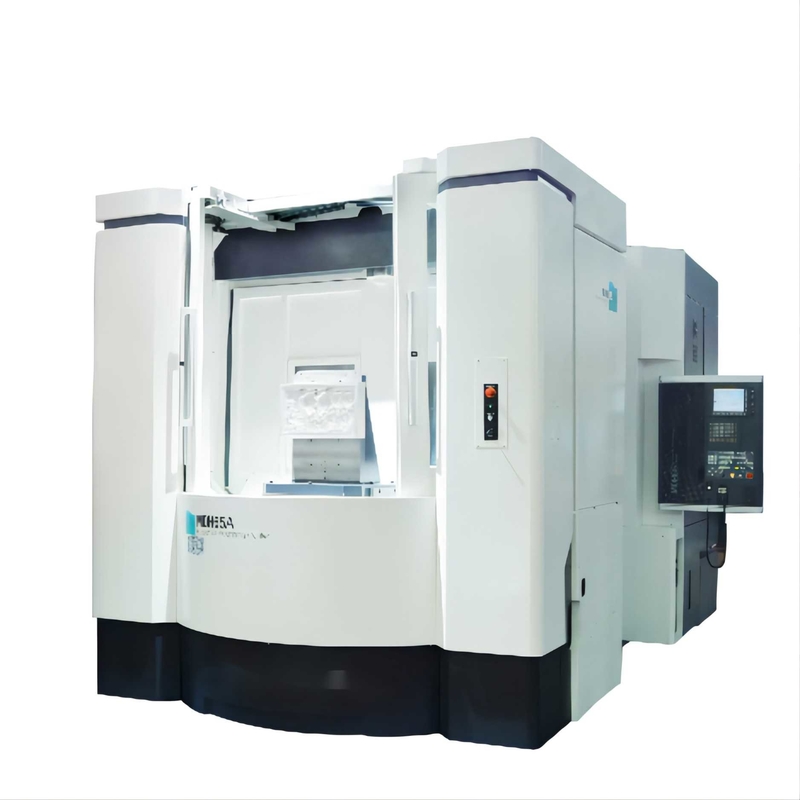

Name: Horizontale Hochgeschwindigkeitsmitten der maschinellen Bearbeitung 630 x 630mm MDH65A einzelne Tabelle
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: MDH65A
Availability: InStock

Haus > produits > Horizontale Mitten der maschinellen Bearbeitung >

Horizontale Hochgeschwindigkeitsmitten der maschinellen Bearbeitung 630 x 630mm MDH65A einzelne Tabelle

MDH65A horizontale Mitten maschineller Bearbeitung

630 x 630mm horizontale Mitte der maschinellen Bearbeitung

MDH65A Hochgeschwindigkeitsmitten maschineller Bearbeitung

Herkunftsort:

China

Zertifizierung:

ISO certification

Modellnummer:

MDH65A

Kontakt mit uns

Bitte um ein Angebot

Horizontale Hochgeschwindigkeitsmitten der maschinellen Bearbeitung 630 x 630mm MDH65A einzelne Tabelle

Einzelheiten zum Produkt

Produktname:

Einzelne Tabelle MDH65A horizontale Mitte maschineller Bearbeitung

Worktablegröße:

630×630 Millimeter

Nr. der Palette:

einzelne Tabelle

Max.table-Last:

1300kg

Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen:

80-980mm

Abstand zu verlegen von der Spindelnase:

200~1100mm

X-/Y/Zreise:

1050/900/900 Millimeter

L×W×H:

5100*3342*3350mm

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

Verhandlungsfähig

Verpackung Informationen

Das Holzetui, Zinnstamm, andere seetaugliche Verpackung

Lieferzeit

60days

Zahlungsbedingungen

T/T, L/C, Western Union

Versorgungsmaterial-Fähigkeit

20 Sätze pro Monat

VERWANDTE PRODUKTE

Video

HMC80Q Metall 3-Achsen Horizontales Bearbeitungszentrum Fräsen Bohren Bohren Tapping Maschine

Beste Preis erhalten

Video

5 Achsen Horizontales Bearbeitungszentrum HMC63Q Hochpräzisions-CNC-Werkzeugmaschinen

Beste Preis erhalten

Video

Schwere horizontale Bearbeitungszentrum HMC 100Q Drehzentrum Bearbeitungszentrum

Beste Preis erhalten

Video

CNC horizontale Doppelt-Palette maschineller Bearbeitung Hochleistungs-MDH 50PS der Mitte-

Beste Preis erhalten

Kontakt mit uns

+8613916455787

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Einzelne Hochgeschwindigkeitstabelle MDH65A-Hoch-Präzision horizontale Mitte maschineller Bearbeitung

Produkt-Eigenschaften

Hohe Präzision

Der x-, y- und z-Koordinate alle Schrauben der Werkzeugmaschine, moderne hohle Kühltechnik anzunehmen, die effektiv die Hitze- und Deformationsprobleme während der Bearbeitungsbewegung der Werkzeugmaschine steuert, und verbessert die Genauigkeit der maschinellen Bearbeitung der Werkzeugmaschine. Darüber hinaus hat die Werkzeugmaschine die Temperaturausgleichsfunktion wird ausgerüstet mit Temperaturfühlern in der Hauptposition des Maschinenkörpers, um die hohe Präzision der Werkzeugmaschine zu verwirklichen, indem sie die Position der Koordinate durch das numerische Kontrollsystem analysiert und kompensiert.

Hohe Geschwindigkeit

Die Werkzeugmaschinenspindel nimmt eine elektrische Spindelstruktur, mit einer Höchstgeschwindigkeit von 12000rpm und von internen Zweigeschwindigkeitsgetriebe an, die die Bedingungen der Hochgeschwindigkeitsmaschineller Bearbeitung beim Erfüllen der Bedingungen des langsamen Ausschnitts erfüllen können. Führer der x-, y- und z-Koordinate nehmen lineare Gleitführungen der Hochstarrheit mit einer sich schnell bewegenden Geschwindigkeit von 45m/min. an. Der Manipulator der Werkzeugmaschine löst die Spindel und behaut das Werkzeug durch Nockenverknüpfung, um schnelle Werkzeugänderung zu erzielen (Werkzeugänderungszeit: 2.5seconds) während des Werkzeugänderungsprozesses. Der ganze Prozess des Werktischaustausches benutzt auch zwei Sätze Nocken, um ununterbrochen sich zu bewegen, um schnellen Austausch zu erzielen (Börsenzeit: 12,5 Sekunden).

Hohe Starrheit

Das Hauptteil der Werkzeugmaschine wird von den Harzsand-hochphosphorcastings gemacht, ist der Bettkörper ein integrales Casting und die Spalte, der Schiebetisch und das Worktableverschiebung auf ihm. Die Kurstabelle und der Werkzeugmagazinmanipulator werden auf dem Bettkörper geregelt, um die Gesamtstarrheit der Werkzeugmaschine sicherzustellen. Darüber hinaus ist die Struktur der Werkzeugmaschine angemessenere durchgehende Finit-Element-Methode während des Designprozesses.

Standardkonfigurationen	Optionale Konfigurationen
• interne Getriebespindel der Zwei-Geschwindigkeit	•HELLE CNC-Drehscheibe
• Kühlsystem der Schraubenhöhle	• Sprühen Sie das abkühlen
•Automatisches Werkzeugänderungssystem	•Hochdruckluftkühler
• Schraubenspäneförderer (beide Seiten)	• Abkühlendes Gerät der Spindel
•Automatisches Schmiersystem (Spindel)	•Elektrisches Kabinettthermostatregelungsgerät
• Steifes Klopfen	• Anhebender Späneförderer
•Elektrischer Kabinettwärmetauscher	•Kratzender Machthaber
• Abkühlendes Gerät der Spindel	•Automatisches macht--weg Gerät M30
•Geschlossene Schutzhaube
• Datenübertragungssystem RS-232

Technische hauptsächlichparameter

Produkt-Modell	Einheit	MDH65	MDH65A	MDH80S
Worktablegröße (L*W)	Millimeter	630X630	630X630	800X800
No.of-Palette		2	Einzelne Tabelle	2
Tabellenart		Es entscheidet: HELL
Tabellenindex-bewegung		IT (1° X360°) HELL (0.001° X360°)
Tabelle, die Zeit indexiert	S	1,7 (90°)
Ändernde Zeit der Palette	S	12	—	12
Max. Tabellenlast	Kilogramm	1300
X/Y/Z-axis Reise	Millimeter	1050/900/900		1050/900/800
X-/Y/Zachsenführer-Weisenart		Lineare Rollenführungsschiene
Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen	Millimeter	80-980
Abstand zu verlegen von der Spindelnase	Millimeter	200-1100		300-1100
Schnelle Durchquerung von X-/Y/Zachse	m/min	54
Schnitt von Vorschubzahl		1-20000
Spindelkonus		No.50 (7:24)
Maximale Spindelgeschwindigkeit	U/min	8000 (Bewegungsspindel) Entscheiden Sie: 12000 (Bewegungsspindel) Entscheiden Sie: 6000 (Getriebe)
Spindelleistungsstärke (Minute Continueous/30)	Kilowatt	8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26
Werkzeugmagazinkapazität	T	40 (entscheiden Sie: 60/80/120)
Werkzeugschaftart		BT50
Max. Werkzeuglänge	Millimeter	500
Max. Werkzeuggewicht	Kilogramm	25
Max. Werkzeugdurchmesser (w/oadjacenttools)	Millimeter	Ø115 (Ø270)
Bearbeiten Sie die ändernde Zeit (T-T)		2
X-/Y/Zachse, die Genauigkeit in Position bringt		0,01
X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit		0,006
Cnc-Prüfer		FANUC 3li
Maschinenmaße (LXWXH)	Millimeter	5145X3342X3355	5100X3342X3350	5145X3342X3350
Maschinengewicht	Kilogramm	18000	16500	18000

Werkstück-Probe
