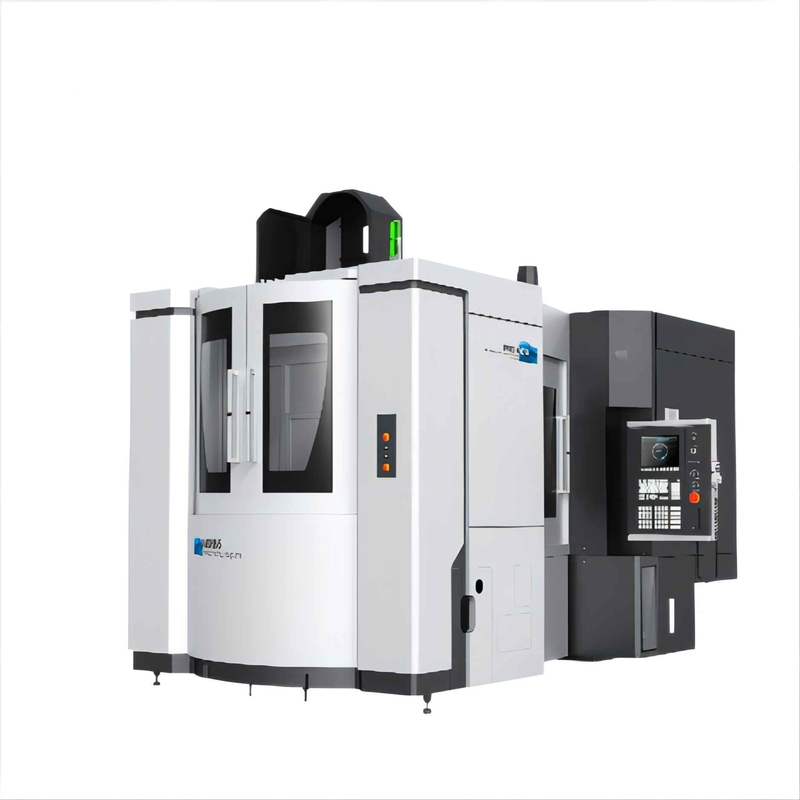

Horizontaler HOCHLEISTUNGSCNC, der Palette des Doppelt-MDH65 maschinell bearbeitet
Einzelheiten zum Produkt
| Produktname: | Paletten des Doppelten MDH65 horizontale Mitte maschineller Bearbeitung | Worktablegröße: | 630×630 Millimeter |
|---|---|---|---|
| Nr. der Palette: | 2 | Max.table-Last: | 1300kg |
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen: | 80-980mm | Abstand zu verlegen von der Spindelnase: | 200~1100mm |
| X-/Y/Zreise: | 1050/900/900 Millimeter | L×W×H: | 5145*3342*3355mm |
| Hervorheben |
Horizontale CNC MDH65 maschinelle Bearbeitung,Doppelte Palette horizontale CNC maschinelle Bearbeitung |
||
Beschreibung des Produkts
Hochleistungspaletten Maschine MDH65 China doppelte horizontale Mitte maschineller Bearbeitung
Produkt-Eigenschaften

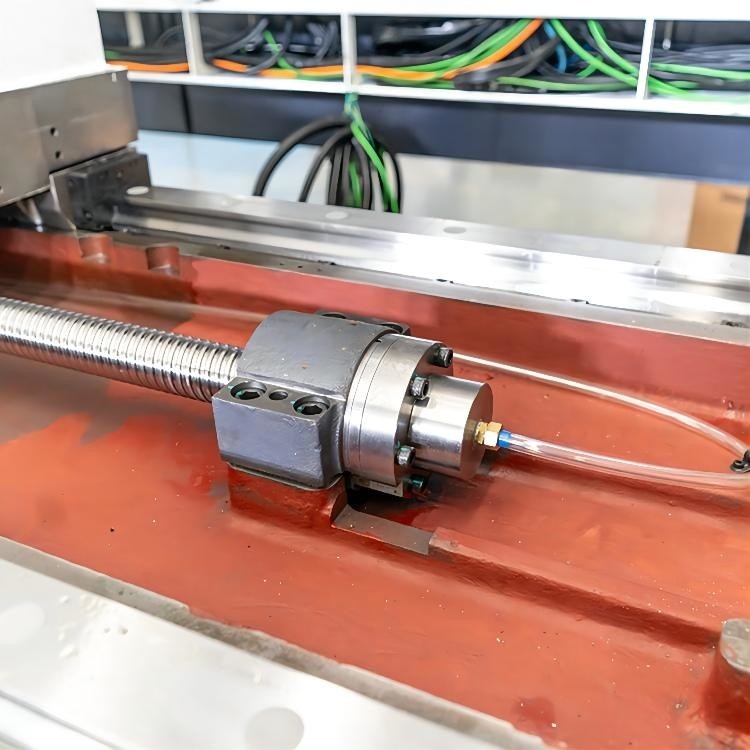

(1) hohe Präzision -- Schraube der x-, y- und z-Koordinate der Werkzeugmaschine nimmt ganz moderne hohle Kühltechnik an, die effektiv die Hitzedeformation bei der verarbeitenden Werkzeugmaschine steuert und die Genauigkeit der maschinellen Bearbeitung der Werkzeugmaschine verbessert. Darüber hinaus hat die Werkzeugmaschine die Funktion des Temperaturausgleiches. Der Temperaturfühler ist in die Hauptposition des Maschinenkörpers installiert, und die Präzision der Werkzeugmaschine wird verwirklicht, indem man die beigeordnete Position des CNC-Systems analysiert und kompensiert.

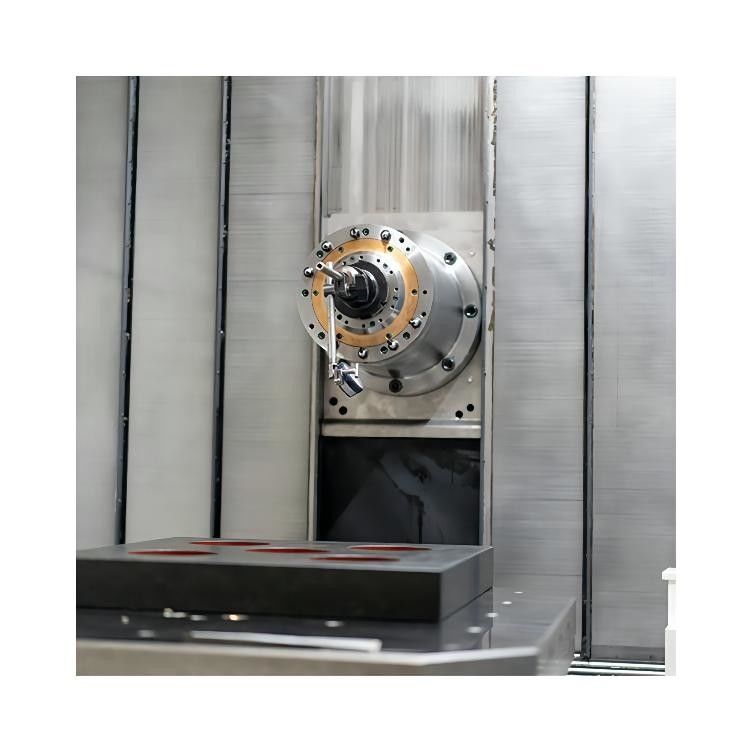

(2) Hochgeschwindigkeits -- die Maschinenspindel nimmt motorisierte Spindelstruktur, mit einer Höchstgeschwindigkeit von 12000rpm und internen von zwei - Geschwindigkeitsänderungen an, die die Bedingungen des langsamen Ausschnitts und der Hochgeschwindigkeitsmaschinellen Bearbeitung erfüllen können; X, Y, des beigeordneten hohe steife lineare Gleitführung Führer-Gebrauches Z drei, sein sich schnell bewegendes beschleunigen zu 60m/min; Die Maschine nimmt ändernden Mechanismus des Verknüpfungswerkzeugs an (ändernde Zeit des Werkzeugs: 2 Sekunden). Die oben genannten Parameter sind im inländischen führenden Niveau und im internationalen hohen Niveau.
(3) hohe Starrheit - das Hauptteil der Werkzeugmaschine wird ganz vom Harzsandguss gemacht, ist der Bettkörper ein integrales Casting und das Spalten-, Ausziehtisch- und Werktischverschiebung auf ihm. Der Kurstabelle- und Messerspeichermanipulator werden auf dem Bettkörper geregelt, um die Gesamtstarrheit der Werkzeugmaschine sicherzustellen. Darüber hinaus ist die Struktur der Werkzeugmaschine angemessenere durchgehende Finit-Element-Methode im Designprozess.
| Standardkonfigurationen | Optionale Konfigurationen |
| • interne Getriebespindel der Zwei-Geschwindigkeit | •HELLE CNC-Drehscheibe |
| • Kühlsystem der Schraubenhöhle | • Sprühen Sie das abkühlen |
| •Automatisches Werkzeugänderungssystem | •Hochdruckluftkühler |
| • Schraubenspäneförderer (beide Seiten) | • Abkühlendes Gerät der Spindel |
| •Automatisches Schmiersystem (Spindel) | •Elektrisches Kabinettthermostatregelungsgerät |
| • Steifes Klopfen | • Anhebender Späneförderer |
| •Elektrischer Kabinettwärmetauscher | •Kratzender Machthaber |
| • Abkühlendes Gerät der Spindel | •Automatisches macht--weg Gerät M30 |
| •Geschlossene Schutzhaube | |
| • Datenübertragungssystem RS-232 |
Technische hauptsächlichparameter
| Produkt-Modell | Einheit | MDH65 | MDH65A | MDH80S |
| Worktablegröße (L*W) | Millimeter | 630X630 | 630X630 | 800X800 |
| No.of-Palette | 2 | Einzelne Tabelle | 2 | |
| Tabellenart | Es entscheidet: HELL | |||
| Tabellenindex-bewegung | IT (1° X360°) HELL (0.001° X360°) |
|||
| Tabelle, die Zeit indexiert | S | 1,7 (90°) | ||
| Ändernde Zeit der Palette | S | 12 | — | 12 |
| Max. Tabellenlast | Kilogramm | 1300 | ||
| X/Y/Z-axis Reise | Millimeter | 1050/900/900 | 1050/900/800 | |
| X-/Y/Zachsenführer-Weisenart | Lineare Rollenführungsschiene | |||
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 80-980 | ||
| Abstand zu verlegen von der Spindelnase | Millimeter | 200-1100 | 300-1100 | |
| Schnelle Durchquerung von X-/Y/Zachse | m/min | 54 | ||
| Schnitt von Vorschubzahl | 1-20000 | |||
| Spindelkonus | No.50 (7:24) | |||
| Maximale Spindelgeschwindigkeit | U/min | 8000 (Bewegungsspindel) Entscheiden Sie: 12000 (Bewegungsspindel) Entscheiden Sie: 6000 (Getriebe) |
||
| Spindelleistungsstärke (Minute Continueous/30) |
Kilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Werkzeugmagazinkapazität | T | 40 (entscheiden Sie: 60/80/120) | ||
| Werkzeugschaftart | BT50 | |||
| Max. Werkzeuglänge | Millimeter | 500 | ||
| Max. Werkzeuggewicht | Kilogramm | 25 | ||
| Max. Werkzeugdurchmesser (w/oadjacenttools) | Millimeter | Ø115 (Ø270) | ||
| Bearbeiten Sie die ändernde Zeit (T-T) | 2 | |||
| X-/Y/Zachse, die Genauigkeit in Position bringt | 0,01 | |||
| X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit | 0,006 | |||
| Cnc-Prüfer | FANUC 3li | |||
| Maschinenmaße (LXWXH) | Millimeter | 5145X3342X3355 | 5100X3342X3350 | 5145X3342X3350 |
| Maschinengewicht | Kilogramm | 18000 | 16500 | 18000 |
Werkstück-Probe
