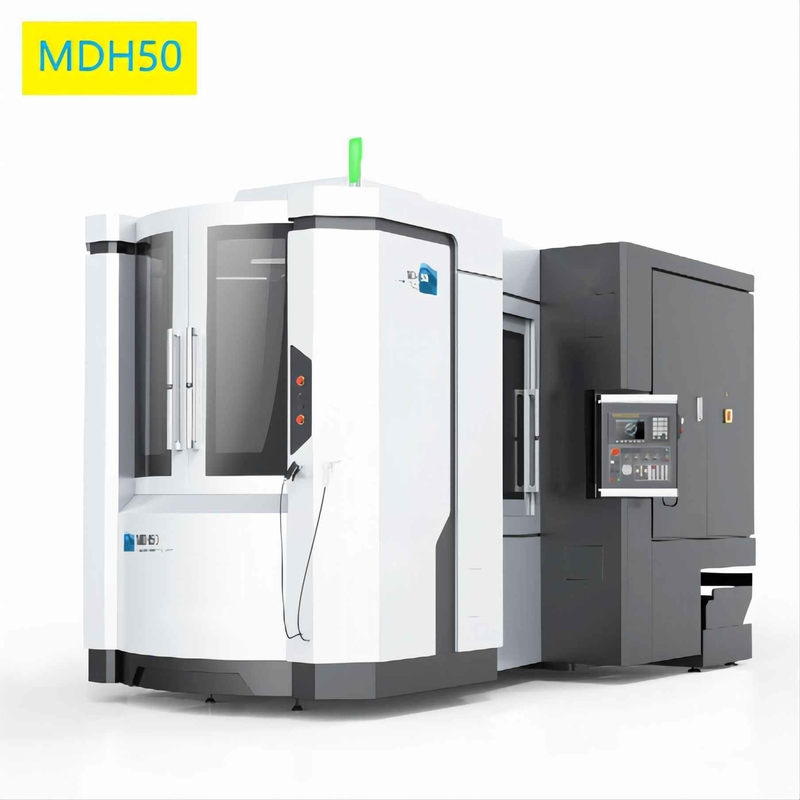

CNC MDH50 verdoppeln horizontale Mitten maschineller Bearbeitung Paletten für Schiffbau
Einzelheiten zum Produkt
| Produktname: | Paletten des Doppelten MDH50 horizontale Mitte maschineller Bearbeitung | Worktablegröße: | 500×500 Millimeter |
|---|---|---|---|
| Nr. der Palette: | 2 | Max.table-Last: | 800kg |
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen: | 80-830mm | Abstand zu verlegen von der Spindelnase: | 150~950mm |
| X-/Y/Zreise: | 780/750/800 Millimeter | L×W×H: | 4891*3200*3125mm |
| Hervorheben |
Horizontale Mitten der maschinellen Bearbeitung MDH50,Mitten der Schiffbau-horizontale maschinellen Bearbeitung,Doppelte Mitte Paletten CNC maschineller Bearbeitung |
||
Beschreibung des Produkts
Doppelte Großhandelspaletten MDH50 horizontale Mitte-China-Maschine maschineller Bearbeitung
Produkt-Eigenschaften
- MDH-Reihe ist die ideale horizontale Mitte maschineller Bearbeitung cnc für das Produzieren von kastenähnlichen und unregelmäßigen Werkstücken für Automobil, Schiffbau, Maschine und allgemeine Fertigungsindustrien.
- Die Maschine ist ein leistungsstarkes, eine Hochzuverlässigkeit und ein Hochpräzisionsprodukt, das durch kompakte Konfiguration und schnelle Antwortquoten gekennzeichnet wird.
- Der Spindelentwurf lässt es besonders passend für schweren Energieausschnitt während das ausgezeichnete Kühlsystem der Kugelumlaufspindel und der Spindel großartige Fähigkeit für flexible Herstellung zur Verfügung stellen.
- Starke Hochgeschwindigkeitsspindel;
- Kompakte Konfiguration und konkurrenzlose Starrheit;
- Hochgeschwindigkeits-ATC;
- Hochgeschwindigkeits-APC;
- Mit CER Zertifikat;
- Nationale Inspektion-freie Produkte;
| Standardkonfigurationen | Optionale Konfigurationen |
| • interne Getriebespindel der Zwei-Geschwindigkeit | •HELLE CNC-Drehscheibe |
| • Kühlsystem der Schraubenhöhle | • Sprühen Sie das abkühlen |
| •Automatisches Werkzeugänderungssystem | •Hochdruckluftkühler |
| • Schraubenspäneförderer (beide Seiten) | • Abkühlendes Gerät der Spindel |
| •Automatisches Schmiersystem (Spindel) | •Elektrisches Kabinettthermostatregelungsgerät |
| • Steifes Klopfen | • Anhebender Späneförderer |
| •Elektrischer Kabinettwärmetauscher | •Kratzender Machthaber |
| • Abkühlendes Gerät der Spindel | •Automatisches macht--weg Gerät M30 |
| •Geschlossene Schutzhaube | |
| • Datenübertragungssystem RS-232 |
Technische hauptsächlichparameter
| Produkt-Modell | Einheit | MDH50 | MDH50A | MDH65S |
| Worktablegröße (L*W) | Millimeter | 500X500 | 500X500 | 630X630 |
| No.of-Palette | 2 | Einzelne Tabelle | 2 | |
| Tabellenart | Es entscheidet: HELL | |||
| Tabellenindex-bewegung | IT (1° X360°) HELL (0.001° X360°) |
|||
| Tabelle, die Zeit indexiert | S | 1,7 (90°) | ||
| Ändernde Zeit der Palette | S | 6 | - | 6 |
| Max. Tabellenlast | Kilogramm | 800 | ||
| X/Y/Z-axis Reise | Millimeter | 780/750/800 | ||
| X-/Y/Zachsenführer-Weisenart | Lineare Rollenführungsschiene | |||
| Abstand von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 80-830 | ||
| Abstand zu verlegen von der Spindelnase | Millimeter | 150-950 | ||
| Schnelle Durchquerung von X-/Y/Zachse | m/min | 54 | ||
| Schnitt von Vorschubzahl | 1-20000 | |||
| Spindelkonus | No.50 (7:24) | |||
| Maximale Spindelgeschwindigkeit | U/min | 8000 (Bewegungsspindel) Entscheiden Sie: 12000 (Bewegungsspindel) Entscheiden Sie: 6000 (Getriebe) |
||
| Spindelleistungsstärke (Minute Continueous/30) |
Kilowatt | 8000rpm: 18.5/22 12000rpm: 25/30 6000rpm: 22/26 |
||
| Werkzeugmagazinkapazität | T | 40 (entscheiden Sie: 60/80/120) | ||
| Werkzeugschaftart | BT50 | |||
| Max. Werkzeuglänge | Millimeter | 500 | ||
| Max. Werkzeuggewicht | Kilogramm | 25 | ||
| Max. Werkzeugdurchmesser (w/oadjacenttools) | Millimeter | Ø115 (Ø270) | ||
| Bearbeiten Sie die ändernde Zeit (T-T) | 2 | |||
| X-/Y/Zachse, die Genauigkeit in Position bringt | 0,008 | |||
| X-/Y/Zachsen-Wiederholbarkeitsgenauigkeit | 0,005 | |||
| Cnc-Prüfer | FANUC 3li | |||
| Maschinenmaße (LXWXH) | Millimeter | 4891X3200X3125 | 4190X3200X3125 | 4891X3200X3125 |
| Maschinengewicht | Kilogramm | 15000 | 14000 | 15000 |
