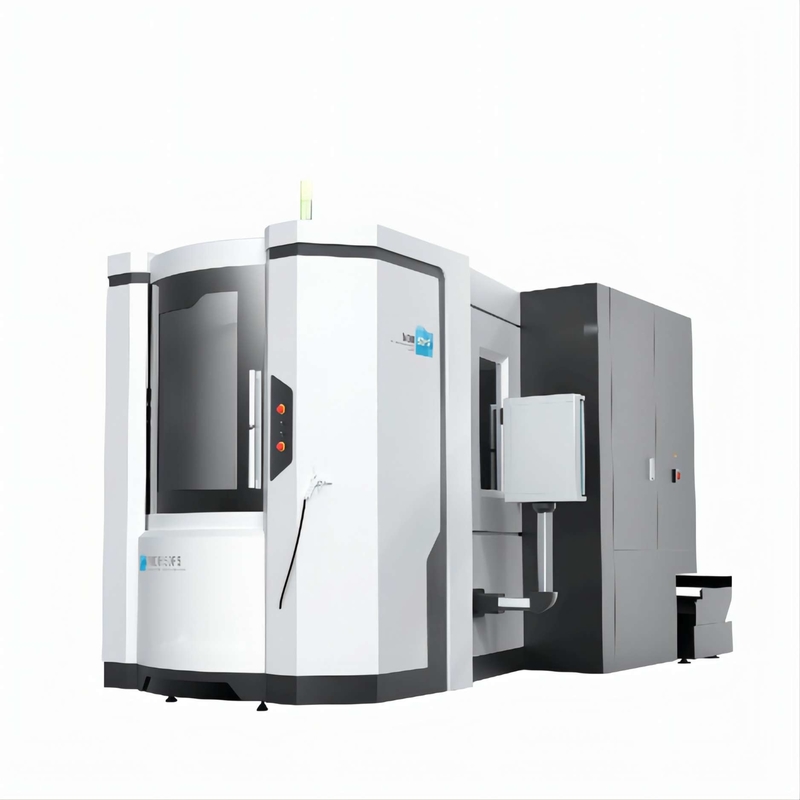

CNC horizontale Doppelt-Palette maschineller Bearbeitung Hochleistungs-MDH 50PS der Mitte-
Einzelheiten zum Produkt
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Hervorheben |
CNC horizontale Mitten maschineller Bearbeitung,MDH horizontale Mitten maschineller Bearbeitung,Doppelte Palette horizontale CNC-Maschine |
||
Beschreibung des Produkts
Hochgeschwindigkeit China MDH50PS Doppelpaletten Horizontales Bearbeitungszentrum Schwerlast
Produktmerkmale
- Die MDH-Serie ist ein ideales CNC-Horizontalbearbeitungszentrum für die Herstellung von boxförmigen und speziell geformten Werkstücken in der Automobil-, Schiffbau-, Motor- und allgemein fertigenden Industrie.
- Diese Maschine ist ein leistungsfähiges, zuverlässiges und präzises Produkt mit kompakter Struktur und schneller Reaktion.
- Das Spindeldesign macht es besonders geeignet für Hochleistungsschnitte, und die hervorragende Kugelschraube und das Spindelkühlsystem bieten hervorragende Möglichkeiten für eine flexible Fertigung.
- Hochgeschwindigkeits- und Hochleistungsspindel;
- Kompakte Konfiguration und beispiellose Steifigkeit;
- Hochgeschwindigkeitsluftverkehrssteuerung;
- Hochgeschwindigkeits-PVC;
- Besitz eines CE-Zertifikats;
- nationale Produkte, die frei von Inspektionen sind;
Konfigurationen
| Standardkonfigurationen | Zusätzliche Konfigurationen |
|---|---|
| • Zwei-Gang-Innengetriebe | •BRT-CNC-Turntable |
| • Schraubholzkühlsystem | • Sprühkühlung |
| •Automatisches Werkzeugwechselsystem | •Hochdruckkühlgerät |
| • Schraubsplitterförderer (beide Seiten) | • Spindelkühlvorrichtung |
| •Automatisches Schmiersystem (Spindel) | •Elektrische Thermostatsteuerung des Schranks |
| • Starres Klopfen | • Splitterförderer |
| •Wärmetauscher für elektrische Schränke | •Gratzherrscher |
| • Spindelkühlvorrichtung | •Automatische Abschaltvorrichtung M30 |
| •Sperrkappe geschlossen | |
| • RS-232-Datenübertragungssystem |
Haupttechnische Parameter
| Produktmodell | Einheit | MDH40P | MDH50PS |
|---|---|---|---|
| Größe des Arbeitstisches (L*W) | mm | 400X400 | 500X500 |
| Nummer der Palette | 2 | ||
| Tabellentyp | Es ist Opt:BRT | ||
| Tabellenindexierung | IT (1° X360°) BRT (0,001° X360°) | ||
| Zeit der Tabellenindexierung | S | 1.9 ((90°) | |
| Zeit des Palettenwechsels | S | 5 | |
| Max. Tischlast | Weigerung | 400 | |
| X/Y/Z-Achsenbewegung | mm | 630/620/710 | |
| X/Y/Z Achsen Führungswegart | Lineare Rollenführung | ||
| Abstand von der Tischoberfläche bis zur Spindelmitte | mm | 80 bis 700 | |
| Entfernung von der Spindelnose zum Tisch | mm | 150 bis 860 | |
| Schnelle Durchfahrt der Achse X/Y/Z | m/min | 60 | |
| Verringerung der Zufuhrrate | 1-40000 | ||
| Spindelverstärker | Nr. 40 (7:24) | ||
| Höchstdrehzahl der Spindel | Umdrehungen pro Minute | 10000 (Direktbetrieb) Opt:12000 ((Direct-Drive)) | |
| Spindelmotorleistung (Weiterlesen / 30 min) | kW | Bei der Ausrüstung:7.5/11 12000 Dreh/min:7.5/11 | |
| Kapazität des Werkzeugmagazins | T | 40 ((Opt:60/80/120) | |
| Typ der Werkzeugstäbe | USE Gewerbewirtschaft | ||
| Max. Werkzeuglänge | mm | 350 | |
| Max. Werkzeuggewicht | Weigerung | 8 | |
| Maximaler Werkzeugdurchmesser (w/anliegende Werkzeuge) | mm | Ø82(Ø150) | |
| Zeit für den Werkzeugwechsel ((T-T) | 1.2 | ||
| X/Y/Z-Achsen-Positionierungsgenauigkeit | 0.008 | ||
| Genauigkeit der Wiederholbarkeit der Achse X/Y/Z | 0.005 | ||
| CNC-Steuerung | FANUC 3li | ||
| Maschinendimensionen ((LXWXH) | mm | Der Wert der Verbrennungsmenge ist zu berücksichtigen. | Der Wert der Verbrennungsmenge ist zu berücksichtigen. |
| Maschinengewicht | Weigerung | 8000 | 8000 |
Häufig gestellte Fragen
1. was ist das Material für Teile?
Der Anteil der in der Union produzierten Erzeugnisse an den Einfuhren aus Drittländern beträgt jedoch nicht mehr als 10%.
2Was ist die Verarbeitung?
Die CNC-Werkzeugmaschinenprodukte meiner Firma haben verschiedene Modelle mit unterschiedlichen Eigenschaften. Bitte kontaktieren Sie mich, um detaillierte Informationen zu erhalten.
3- Wie wählt man den Besitzfit für seine Maschine?
Wenn Sie eine spezielle Anfrage für die Konfiguration der Werkzeugmaschine haben und das Budget begrenzt ist, können wir auch entsprechend Ihrem Bedarf die Konfiguration ändern.
Bitte stellen Sie uns Ihre Bearbeitung Zeichnung, wir sind sehr glücklich, eine spezifische Prozesslösung für Sie zu entwerfen und empfehlen Ihnen eine richtige CNC-Maschine Modell.
4.Akzeptiert Ihre Firma maßgeschneiderte Angebote?Wir haben besondere Bedürfnisse.
Unser Unternehmen konzentriert sich auf die Erforschung und Herstellung von modularen CNC-Maschinen. Wir haben eine sehr reiche Erfahrung und starke Forschung und Entwicklung von Werkzeugmaschinen.Wir sind sehr bereit, Ihnen maßgeschneiderte hoch effiziente Geräte anzubieten, solange Sie eine bestimmte Menge an Bedürfnissen haben.
5- Bestätigen Sie den Kauf.
FOB CFR oder CIF, LCL oder FCL.
Zahlungsbedingungen: T/T oder LC oder andere Möglichkeiten, um uns zu kontaktieren.
Paket: Sperrholzgehäuse.
Lieferzeit: Innerhalb von 30-45 Werktagen nach der Anzahlung. (Die tatsächliche Lieferzeit hängt von der tatsächlichen Bestellung ab.
6- Trinkgeld und andere
Garantiezeit: Ein Jahr.
Wenn die Außenverpackung beschädigt ist, Leckage auftritt und wenn die Ware beschädigt ist;
Überprüfen Sie die Verpackungsliste, die Produktliteratur und die Garantie-Karten, ob sie einwandfrei sind.
Überprüfen Sie den Inhalt der Verpackungsliste, die Produktmenge, ob sie konsistent ist, und die Zubehörteile;
Das Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen- und Werkzeugmaschinen-
Falls etwas passiert, bitte machen Sie Fotos und kontaktieren Sie uns sofort.
