SP2560F-Doppelt-Spalte, die DCMC-Bock-Art für Metall maschinell bearbeitet
Einzelheiten zum Produkt
| Produktname: | SP2560F-dcmc doppelte Mitte der Spalten-maschinellen Bearbeitung für die Metallmaschinelle bearbeitu | Worktablegröße: | 6000x2500mm |
|---|---|---|---|
| Längsachse der reise X: | 6200mm | Achse des Katzfahrens Y: | 2900mm |
| Vertikale Achse der Reise Z: | 1000mm | Maximum lastentragend vom Worktable: | 20000kg |
| Max.Spindle-Geschwindigkeit: | 6000rpm | Abstand zwischen zwei Spalten: | 3000mm |
| Abstand von der Tischplatte, zum der Nase in die Höhe zu schießen: | 250-1250mm | T-Schlitzgröße: | 11*28*200mm |
| Hervorheben |
SP2560F-Doppelt-Spalten-maschinelle Bearbeitung,Bock-doppelte Spalten-maschinelle Bearbeitung |
||
Beschreibung des Produkts

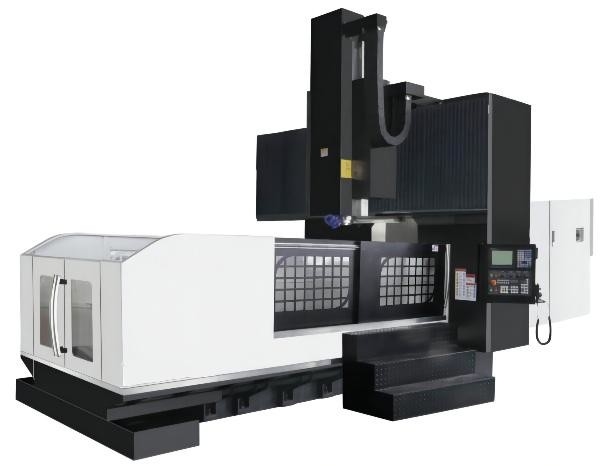

SP2560F-dcmc doppelte Mitte der Spalten-maschinellen Bearbeitung für die Metallmaschinelle bearbeitung
Produkt-Anzeige
Mitte der SP2560F-Bock-maschinellen Bearbeitung erbt die Vorteile der traditionellen starken Starrheit des Grundrahmens der BockWerkzeugmaschine, symmetrische Struktur, starke Stabilität und so weiter und stellt modernes dynamisches steifes Konzept des Entwurfes vor, um den Entwurf von beweglichen Teilen zu optimieren. Die Maschine hat die drehmomentstarken und guten schnellen Ansprechcharakteristika, die für Automobil, Form, Aerospace, Hardware und andere Felder der mechanischen Verarbeitung passend sind.
Die Mitte der Bockmaschinellen bearbeitung SP2560F nimmt eine geschlossene Klappenstruktur an, die stabiler und steif als die offene Struktur des C von gewöhnlichen Mitten der maschinellen Bearbeitung ist. Der Worktable wird vom hochfesten Roheisen hergestellt, und alle Bett, Strahlen, Dias, RAMs und andere strukturelle Schlüsselteile werden von den geschweißten Stahlteilen gemacht. Finit-Element-Methode wird verwendet, um zu analysieren und zu berechnen, um das Qualitäts- und Steifheitsverhältnis und ausgezeichnete statische und dynamische Leistung sicherzustellen. Thermische Leistung, der Roheisen Worktable wird mit einem Standardt-schlitz ausgerüstet, der verschiedene Befestigungen und Werkstücke leicht finden und installieren kann.
WERKZEUGMASCHINENgesamtplan der SP2560F-Bockmaschinellen bearbeitung Mittelfür Spaltenbockrahmenkonstruktion des örtlich festgelegten Strahls örtlich festgelegte, hauptsächlich bestanden aus Bett, Tabelle, Spalte, Strahl, Sattel, RAM, Hydrauliksystem, Schmiersystem, Abkühlen und Filtrationssystem, Chipabbaugerät, freitragende Zugleitung und elektronische Kontrollsystemkomponenten. Das Bett und der Worktable werden vom hochfesten Roheisen- und Harzsand hergestellt. X-Achsenführer nimmt Hochleistungsführerstützstruktur, die Position an und Zahl des Hochlagerdiablockes werden angemessen auf jedem linearen Führer der Rolle entsprechend mechanischem Prinzip vereinbart, damit die Werkzeugmaschine hohe Starrheit und langfristige stabile Genauigkeit erhalten kann.
Zubehör
schraubenartige VerdoppelungSpäneförderer, eine Kettenart Späneförderer
SpindelÖlkühler, Diskettenölabstreicheisen, freier mainlenance 10years Reduzierer
Fußbremse, Leiter
Technische hauptsächlichparameter
| Einzelteil | Einheit | SP2560F |
| X-Achsenreise | Millimeter | 6200 |
| Y-Achsenreise | Millimeter | 2900 |
| Z-Achsenreise | Millimeter | 1000 |
| Abstand von der Tischplatte zu Spindelnase |
Millimeter | 250-1250 |
| Abstand von der Tischplatte zu Boden |
Millimeter | 855 |
| Abstand zwischen zwei Spalten | Millimeter | 3000 |
| Worktablelänge | Millimeter | 6000 |
| Worktablebreite | Millimeter | 2500 |
| Max. ladendes Lager der Tabelle | Kilogramm | 20000 |
| T-Schlitzgröße | Millimeter | 11*28*200 |
| Quadratische RAM-Größe | Millimeter | 400x400 |
| Hauptleistungsstärke | Kilowatt | 30/37 |
| Spindelgeschwindigkeit | U/min | 6000 |
| Spindeldrehmoment | Nanometer | 1000 |
| Spindelkonus | # | 50 |
| Werkzeugspannkraft | kgf | 1800±10% |
| Schnelle Vorschubgeschwindigkeit (X/Y/Z) | m/min | 10/10/10 |
| Maschinengewicht | T | 43 |
Produkt-Highlights
SP2560F-dcmc doppelte Mitte der Spalten-maschinellen Bearbeitung für die Metallmaschinelle bearbeitung Produkt-Anzeige Mitte der SP2560F-Bock-maschinellen Bearbeitung erbt die Vorteile der traditionellen starken Starrheit des Grundrahmens der BockWerkzeugmaschine, symmetrische Struktur, starke ...
